一、视频学习

二、ppt课件

三、知识点总结

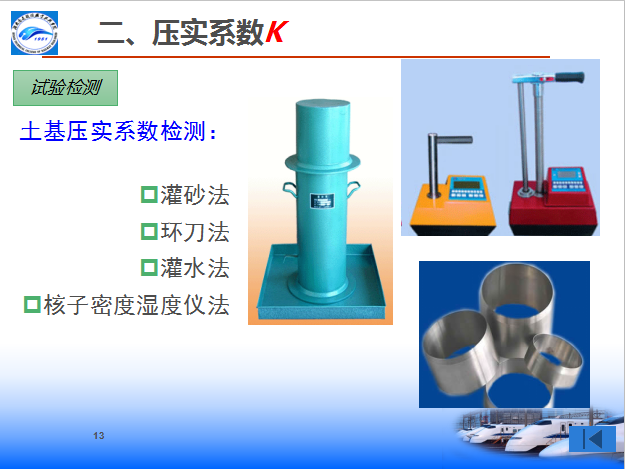

 灌砂法

本方法适用于在现场测定各种路基土填料的密度和压实度，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。

1、用挖坑灌砂法测定密度和压实度时，应符合下列规定：

①当集料的最大粒径小于15mm、测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试。

②当集料的最大粒径等于或大于15mm，但不大于40mm，测定层的厚度超过150mm，但不超过200mm时，应用φ150mm的大型灌砂筒测试。

2、试验步骤

1）在试验地点，选一块平坦的表面，面积约40×1000px²的一块地面，并将其清扫干净。

2）将基板放在平坦的地面上，当表面的粗糙度较大时，则将盛有量砂m₅（g）的灌砂筒放在基板中间的圆孔上。打开灌砂筒开关，让砂流入基板的中孔内，直到储砂筒内的砂不再往下六时关闭开关。取下罐砂筒，并称筒内质量m₆准确至1g。

3）取走基板，将留在试验地点的量砂收回，重新将表面清扫干净。

4）沿基板中孔凿洞，在凿洞过程中，应注意不使凿出的材料丢失，并随时将凿松的材料取出装入塑料袋中，不使水分蒸发。洞内的全部凿松材料取出。

5）试洞的深度应等于测定层厚度，但不得有下层材料混入，最后将全部取出材料总质量为m_w,准确至1g。试洞尺寸间表6-2。

6）从挖出的全部试样中取有代表性的试样，放入铝盒中测定含水量w。

7）将基板安放在试坑上，罐砂筒放在基板中间（储砂筒内放满砂至恒量m₁），使罐砂筒的下口对准基板的中孔及试坑。打开灌砂筒开关，让砂流入试筒内，在此期间，应注意勿碰动罐砂筒。直到储砂筒内的砂不再往下流时，关闭开关。取走罐砂筒，称量筒剩余砂的质量m₄准确至1g。

 8）试坑体积装砂入坑，使砂面与套环边缘齐平。注意装砂时应使砂从漏斗中下落速度基本一致。将多余的砂放回容器内。称剩余量砂及容器质量。如坑内有尺寸较大的空洞，可松驰地放入一层柔软纱布。

9）回收量砂把试坑中量砂取出，过筛、烘干，以备以后使用。如量砂的湿度已发生变化或量砂中混杂有杂质，则应重新烘干，过筛，并放置一段时间，使其与空气的湿度达到平衡后再用。
