情境五  自动变速器常见故障与排除

一、汽车不能行驶

故障诊断流程如图3-43所示。

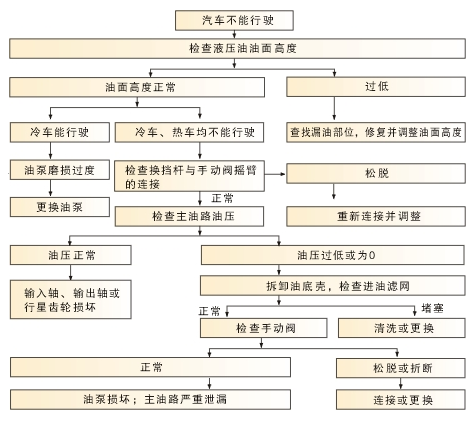

                                                    图3-43  汽车不能行驶故障诊断流程

二、自动变速器打滑

故障诊断流程如图3-44所示。

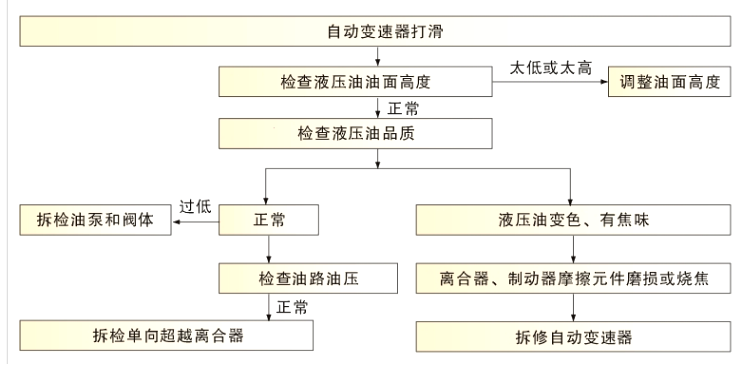

                                             图3-44  自动变速器打滑故障诊断流程图

三、换挡冲击大

故障诊断流程如图3-45所示。

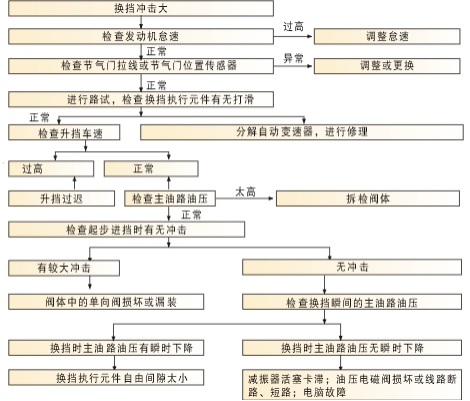

                                                图3-45  换挡冲击大故障诊断流程

四、不能升档

故障诊断流程如图3-46所示。

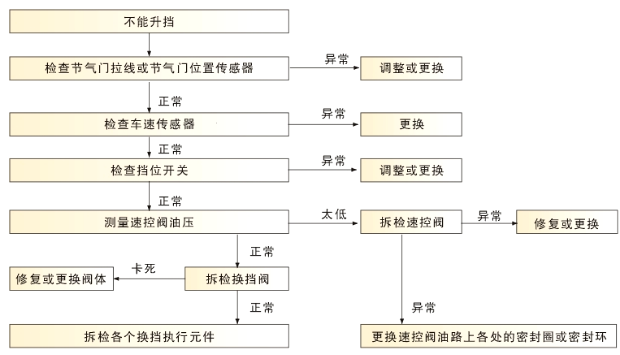

                                                  图3-46  不能升档故障诊断流程

五、升档过迟

故障诊断流程如图3-47所示。

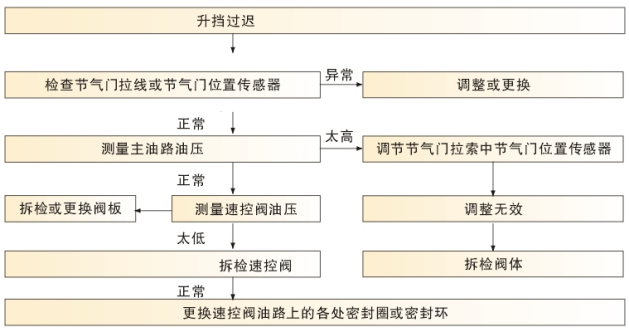

                                                    图3-47  升挡过迟故障诊断流程

六、无前进档

故障诊断流程如图3-48所示。

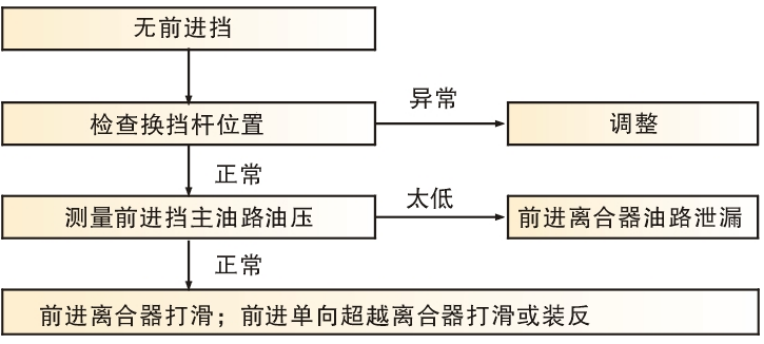

                                                   图3-48   无前进档故障诊断流程图

七、无超速档

故障诊断流程如图3-49所示。

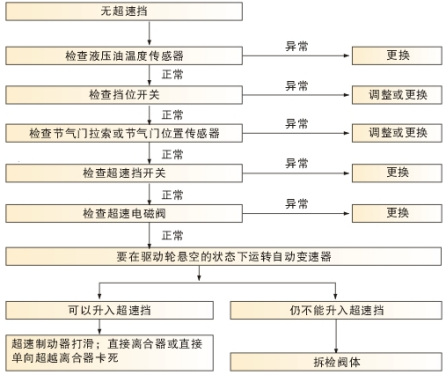

                                                          图3-49  无超速档故障诊断流程图

八、无倒档

故障诊断流程如图3-50所示

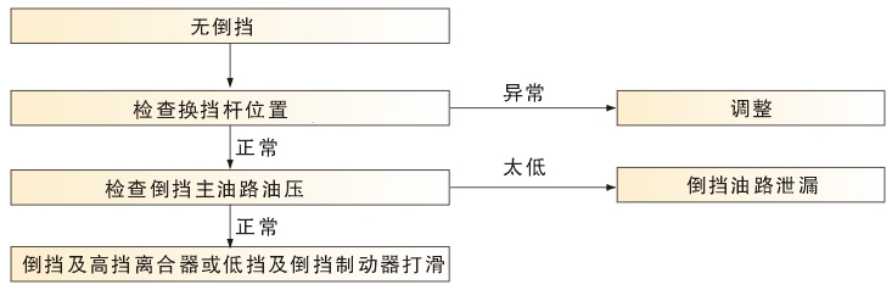

                                                         图3-50  无倒档故障诊断流程图

九、频繁跳档

故障诊断流程如图3-51所示。

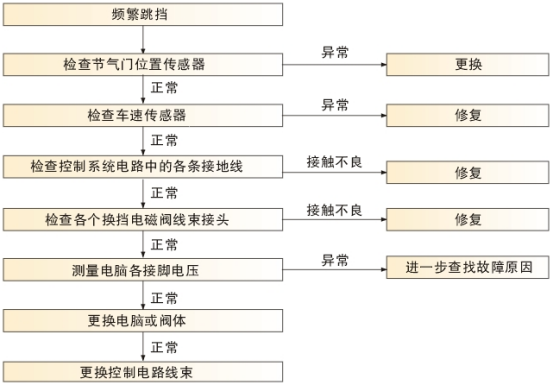

                                                  图3-51  频繁跳档故障诊断流程

十、挂档后发动机怠速熄火

故障诊断流程如图3-52所示。

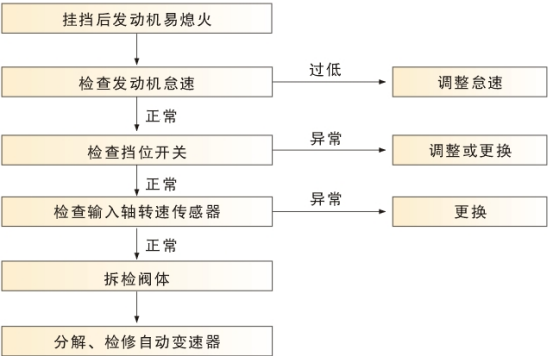

                                    图3-52  挂档后发动机怠速熄火故障诊断流程图

十一、无发动机制动

故障诊断流程

如图3-53所示。

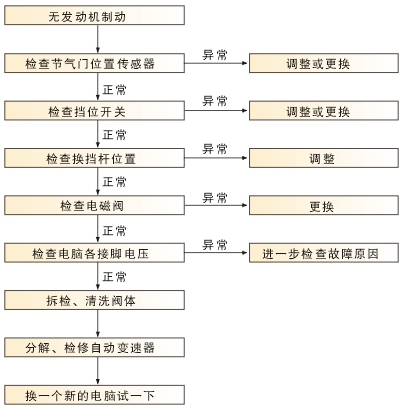

                                           图3-53  无发动机制动故障诊断流程图

十二、不能强制降档

故障诊断流程如图3-54所示。

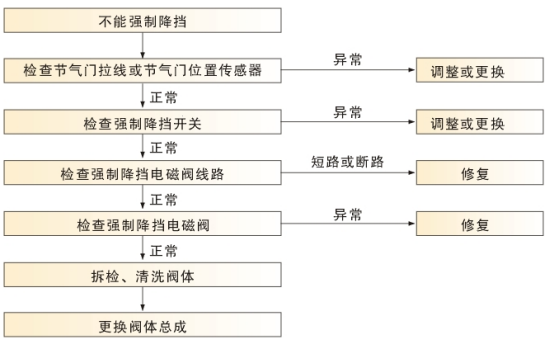

                                                图3-54  不能强制降档故障诊断流程图

十三、无锁止

故障诊断流程如图3-55所示。

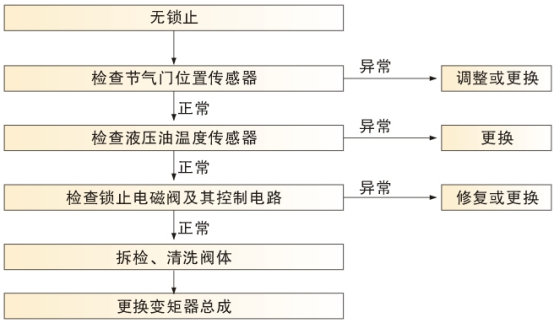

                                                 图3-55  无锁止故障诊断流程图

十四、液压油易变质

故障诊断流程如图3-56所示。

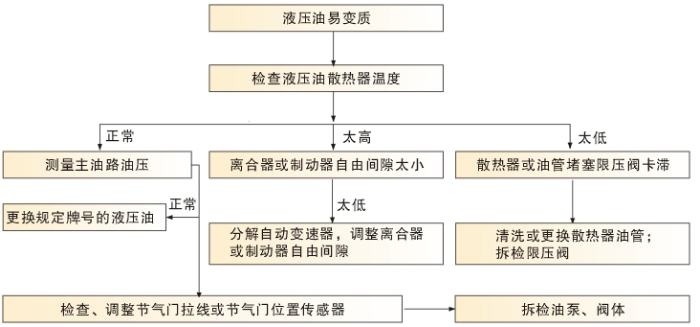

                                                      图3-56  液压油易变质故障诊断流程图
