任务三  认知电空制动机

通过认知电空制动机，使学生了解电空制动机的结构组成及工作原理，了解电空制动机的特点。

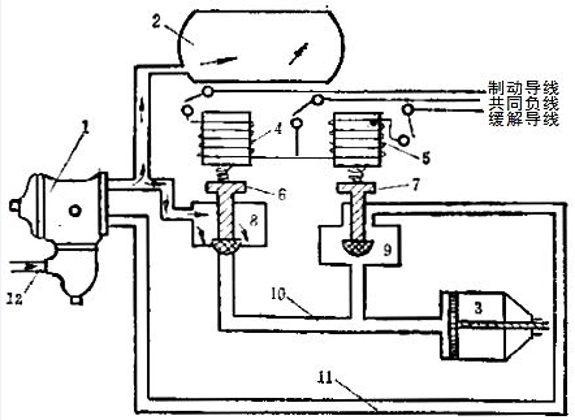

1．缓解位

制动导线和缓解导线均不供电，制动线圈和缓解线圈均失电，制动阀和缓解阀均处在下端位，形成两条气路，一路是制动缸的压缩空气经缓解阀室、缓解管、三通阀或分配阀排入大气，制动缸缓解；另一路是制动管里的压缩空气经三通阀或分配阀进入副风缸储存。

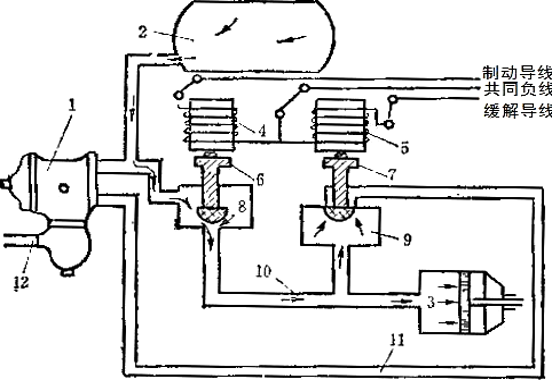

2．制动位

制动导线和缓解导线均供电，制动线圈和缓解线圈均得电，由于制动线圈和缓解线圈所产生的磁力，使制动阀和缓解阀均处在上端位，副风缸里的压缩空气依次经制动阀室、制动缸管进入制动缸，产生制动力。此时由于缓解阀处在上端位，堵住了缓解阀室上端口，也就切断了制动缸里压缩空气排大气的通路。


3、保压位

保压位时，制动线圈失电，而缓解线圈仍得电，此时，制动阀处在下端位，切断了副风缸往制动缸的通路，缓解阀处在上端位，切断制动缸到缓解管的通路。制动缸成为一个封闭的空间，制动缸里面的压缩空气的压力保持不变，从而形成保压位。


电空制动机的特点

1．电空制动机用电作为信号来控制制动缸的空气压力。

2．列车制动和缓解的一致性好。

3．有阶段制动功能，也有阶段缓解功能。
