任务一  单元制动机

认知单元制动机基本结构和作用原理

了解单元制动机日常检查与保养方法

一、PC7Y型及PC7YF型踏面单元制动器

Knorr公司生产的踏面制动单元有两种型式，一种为不带弹簧停放制动的制动单元PC7Y型，另一种是带弹簧停放制动的PC7YF型踏面单元制动器。

                                                PC7Y型踏面单元制动器

1-吊杆；2-扭簧；3-活塞涨圈；4-滑动环；5-活塞；6-活塞杆；7-缓解弹簧；8-止推片；9-凸头；10-杠杆；11-导向杆；12-外体；13-闸调器外壳；14-压紧弹簧；15-滤尘器；16-离合器套；17-主轴；18-调整螺母；19-轴承；20-轴承；21-波纹管；22-引导螺母；23-止环；24-调整弹簧；25-止推螺母；26-回程螺母；27-摩擦联轴器；28-闸瓦托；29-销；30-主轴鼻子；31-波纹管安装座。

                                PC7YF型踏面单元制动器（带停放制动）

1-制动缸；2-制动活塞；3-活塞杆；4-制动杠杆；5-闸瓦间隙调整器；6-闸瓦托；7-闸瓦托吊；10-吊销；31-缓解风缸；32-活塞；33-活塞杆；34-螺纹套筒；35-弹簧；36-缓解拉簧；37-停放制动杠杆。

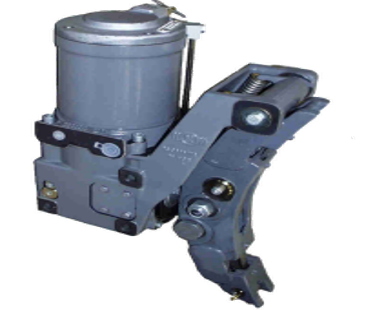

二、PEC7型和PEC7F型单元制动机

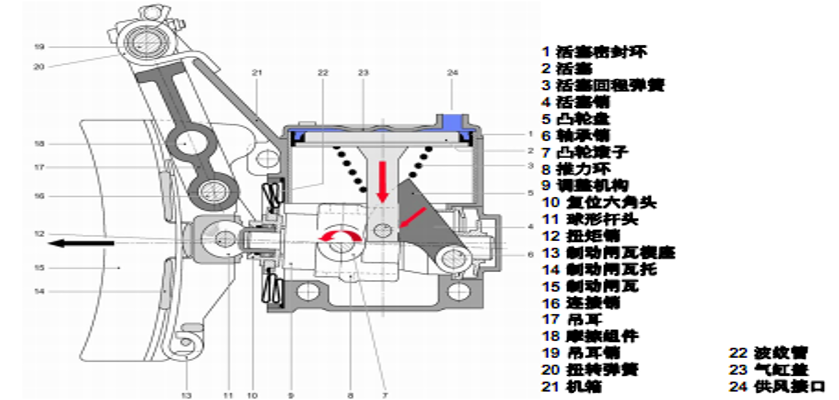

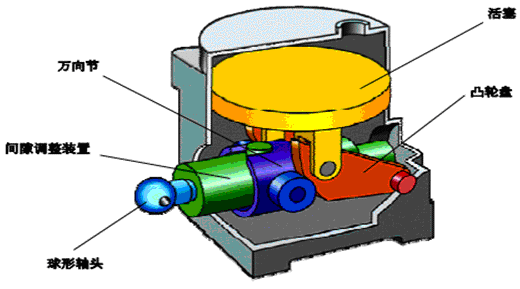

 制动时，压缩空气通过气孔24进入制动缸，活塞2压缩活塞回程弹簧3，通过活塞杆使凸轮盘5逆时针转动。凸轮盘沿着凸轮滚子7转动并将整个调节机构9、主轴和闸瓦垫一起向前推，当闸瓦15与轮对接触时，制动力就产生了。调节机构9由球形杆头11和推力环8固定，这样可使力平均分布到两个凸轮滚子7上，并防止在调节机构9的主轴上形成弯矩。

缓解时，制动缸排气，复位弹簧3推动活塞2上移，通过活塞销4使凸轮盘5顺时针转动，调节机构9在其内部弹簧的作用下回移（右移），吊杆17在扭簧20作用下逆时针转动，闸瓦15回移离开车轮踏面，制动缓解。闸瓦垫14由一个装有弹簧的壳形联轴节和摩擦构件18固定在吊杆17上与轮对平行的位置。这样设置可防止在缓解制动时，闸瓦只在一端摩擦引起列车倾斜。

@年轻干部，习近平总书记谈发扬担当和斗争精神

来源：求是网 作者：学而时习工作室

　　年轻干部健康成长关系党和人民事业后继有人。习近平总书记高度重视年轻干部成长成才，从2019年3月以来，6次出席“中青班”开班式并亲授“开班第一课”。总书记指出：“我每次讲话有所侧重，但要求是一致的，就是希望年轻干部成长为对党和人民忠诚可靠、堪当时代重任的栋梁之才。”总书记的重要讲话饱含着对年轻干部的关怀与期望。

　　在2023年第13期《求是》杂志刊发的习近平总书记重要文章《努力成长为对党和人民忠诚可靠、堪当时代重任的栋梁之才》中，总书记深刻阐释“担当和斗争精神”，强调“只有全党继续发扬担当和斗争精神，才能实现中华民族伟大复兴的宏伟目标”，“年轻干部一定要挺起脊梁、冲锋在前，在斗争中经风雨、见世面”。

请同学们完成单元制动机相关小练习：
