直接启动电路绘制
  • 1 理论知识
  • 2 作业

直接启动电路

     直接启动是一种最简单的启动方式，启动时，通过一些直接启动设备把全部电源电压（即全压）直接加到电动机的定子绕组。一般规定异步电动机的功率低于7.5Kw时允许启动。

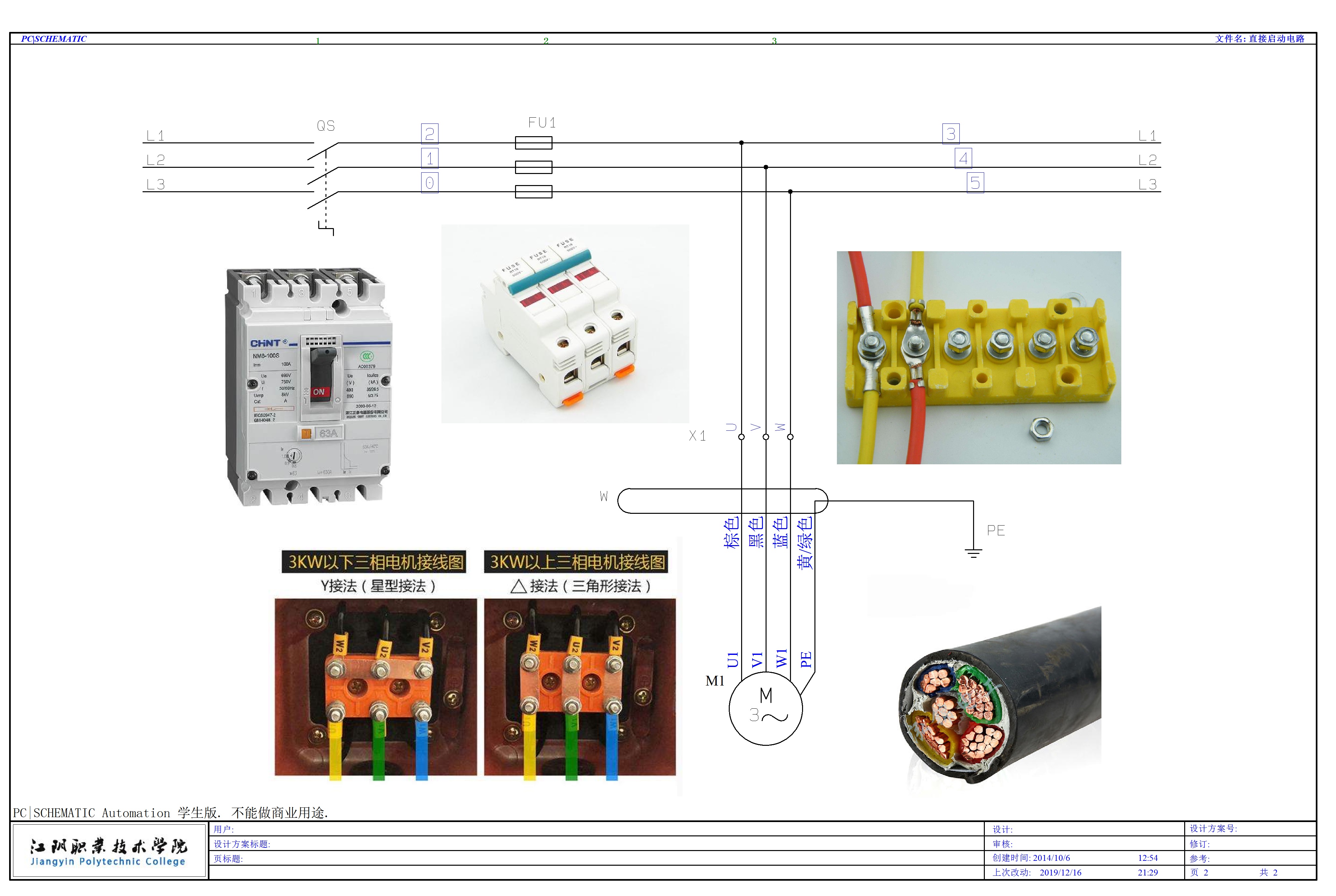

练习图

直接启动电路元件库表

           序号
       名称        电气符号     符号库编号
           1      断路器           QS      H7307-04
           2      熔断器           FU1       H7321-01
           3      接线排
            X1       03-02-02
           4    三相异步电机           M        06-08-01
           5         电缆           W       03-01-09
