电柜电路

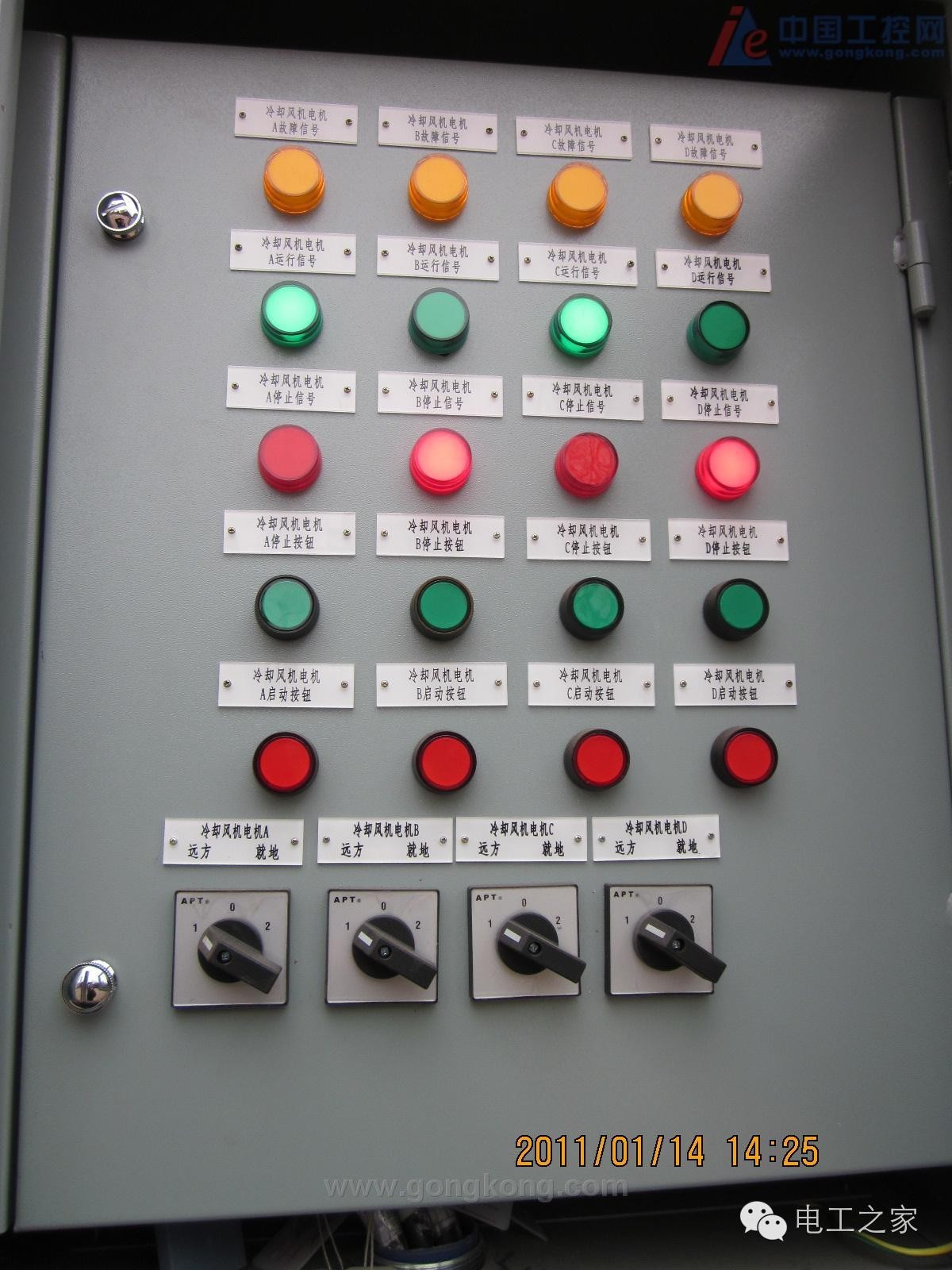

1、指示灯

绿色是安全色，比如设备停止运行，没有危险的情况下就是用绿色，比如电机的停止就可以使用绿色；

白色是状态色，如果设备投入运行，并没有危险的情况下，只是表示一种状态，就是用白色，比如电机的运行就可以使用白色表示；

红色是危险状态色，比如急停后的状态或者故障后的状态颜色就是使用红色。

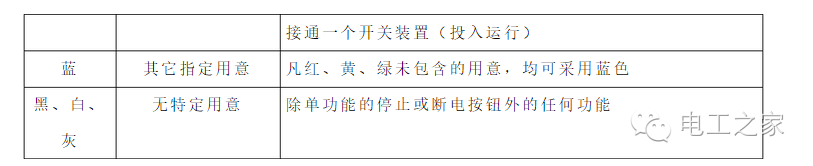

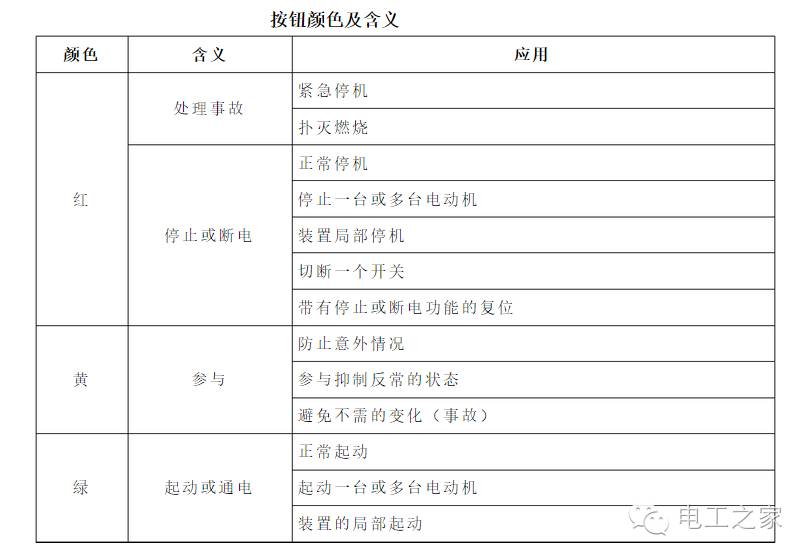

2、按钮

红色按钮，比如急停使用的蘑菇头按钮就肯定使用红色；

黑色按钮，用于停止设备的运行；

白色按钮，用于设备启动；

蓝色按钮用于故障或警告复位

3、导线

成套配电柜电源线颜色使用标准规定根据国家标准（GB681）规定，为便于识别成套装置中各种导线的作用和类别，明确规定各类导线的颜色标志如下：

1）、黑色——装置和设备的内部布线；

2）、棕色——直流电路的正极；

3）、红色——交流三相电路的第三相；半导体三极管的集电极；半导体二极管、整流二极管、晶闸管的阴极；

4）、黄色——交流三相电路的第一相；半导体三极管的基极；晶闸管和双向晶闸管的门极；

5）、绿色——交流三相电路的第二相

6）、蓝色——直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管、晶闸管的阳极；

7）、淡蓝色——交流三相电路的零线或中性线；直流电路的接地中间线；

8）、白色——双向晶闸管的主电极；无指定用色的半导体电路；

9）、黄绿——双色安全用的接地线；

10）、红、黑色并行——用双芯导线或双根绞线连接的交流电路

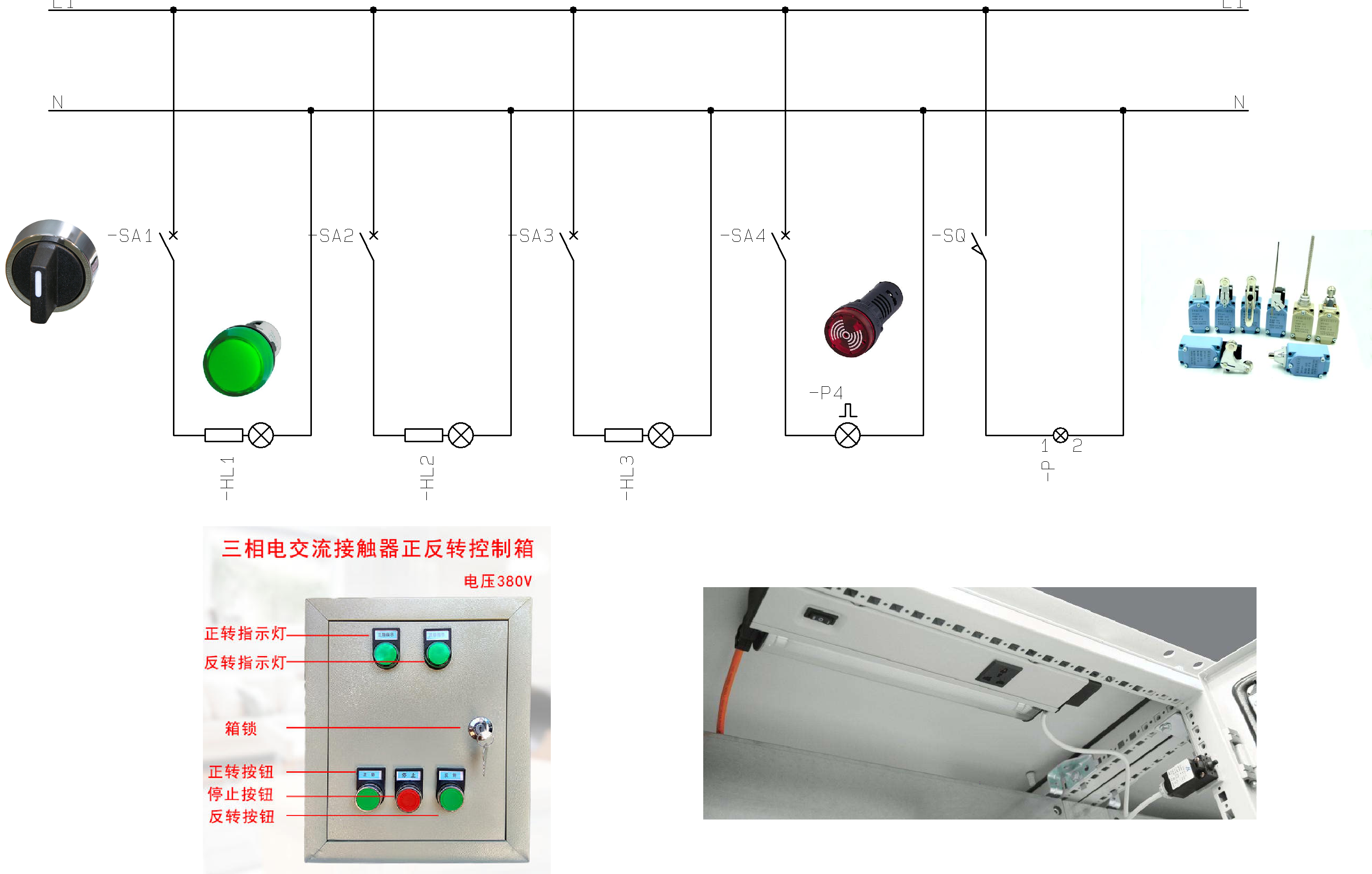

电柜指示电路

电柜指示电路元件表

绘图步骤

1、绘制电源线，相线和零线

2、选用符号

3、连线

根据下图所示，在PCschematic软件中完成原理图绘制。
