电气柜布局

  电气控制系统的作用：对于一台机床或者一个设备来说，运动的控制，状态的监控，以及其他开关量的控制都需要电气控制系统来完成，可以说电气控制系统是机床的大脑。而这个系统建立的基础是选定设计合适的电气控制柜。

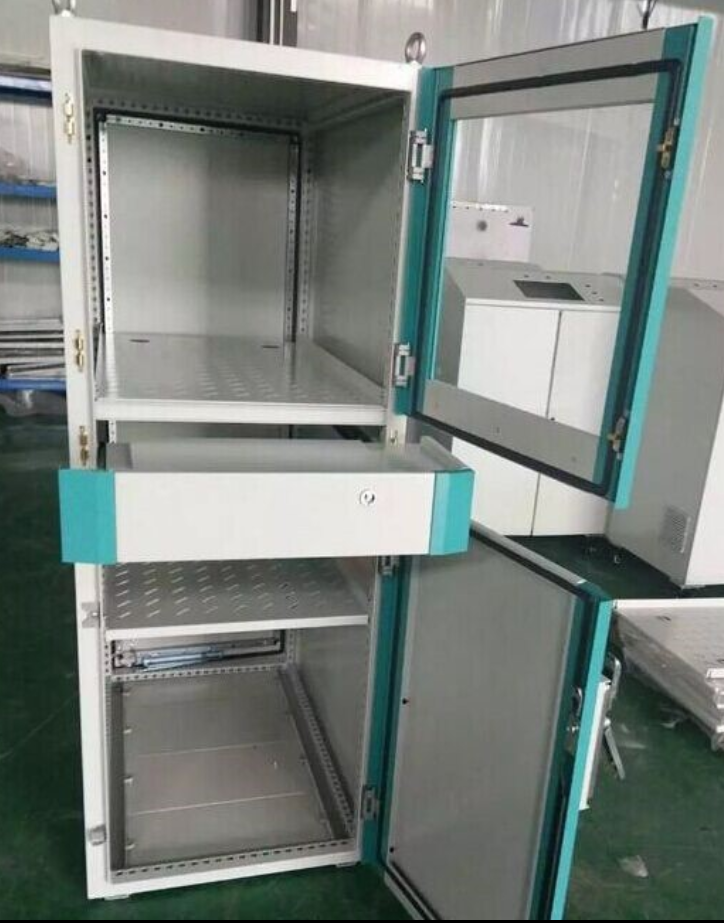

  电气控制柜的主要组成包括柜体，安装板，层板，散热装置，操作面板部分（需要在柜体上开孔），柜体移动装置（是否需要移动，如在使用过程中需要改变位置，可安装万向轮），吊环等，前门、后门、左门、右门。

确定好所要使用的电气控制柜类型之后，需要先确定柜体的总体尺寸，在确定柜体尺寸前，需要完成电气设计，电气设计完成后，会得到电气原理图与电气布置图，电气布置图会告诉我们电气元器件的摆放及走线形式。柜体的布局及柜内元件的安装布局由电气布置图决定。

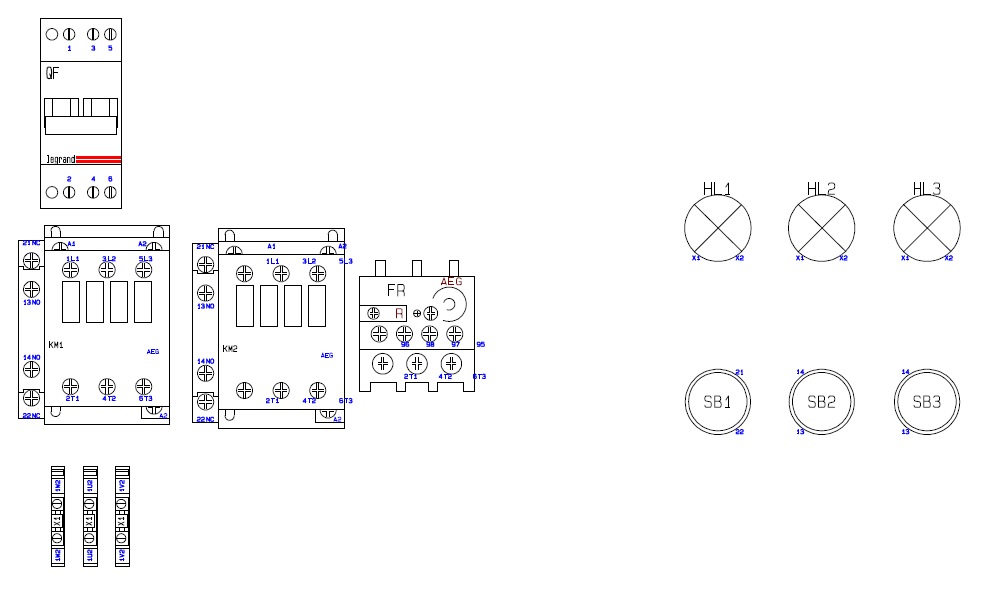

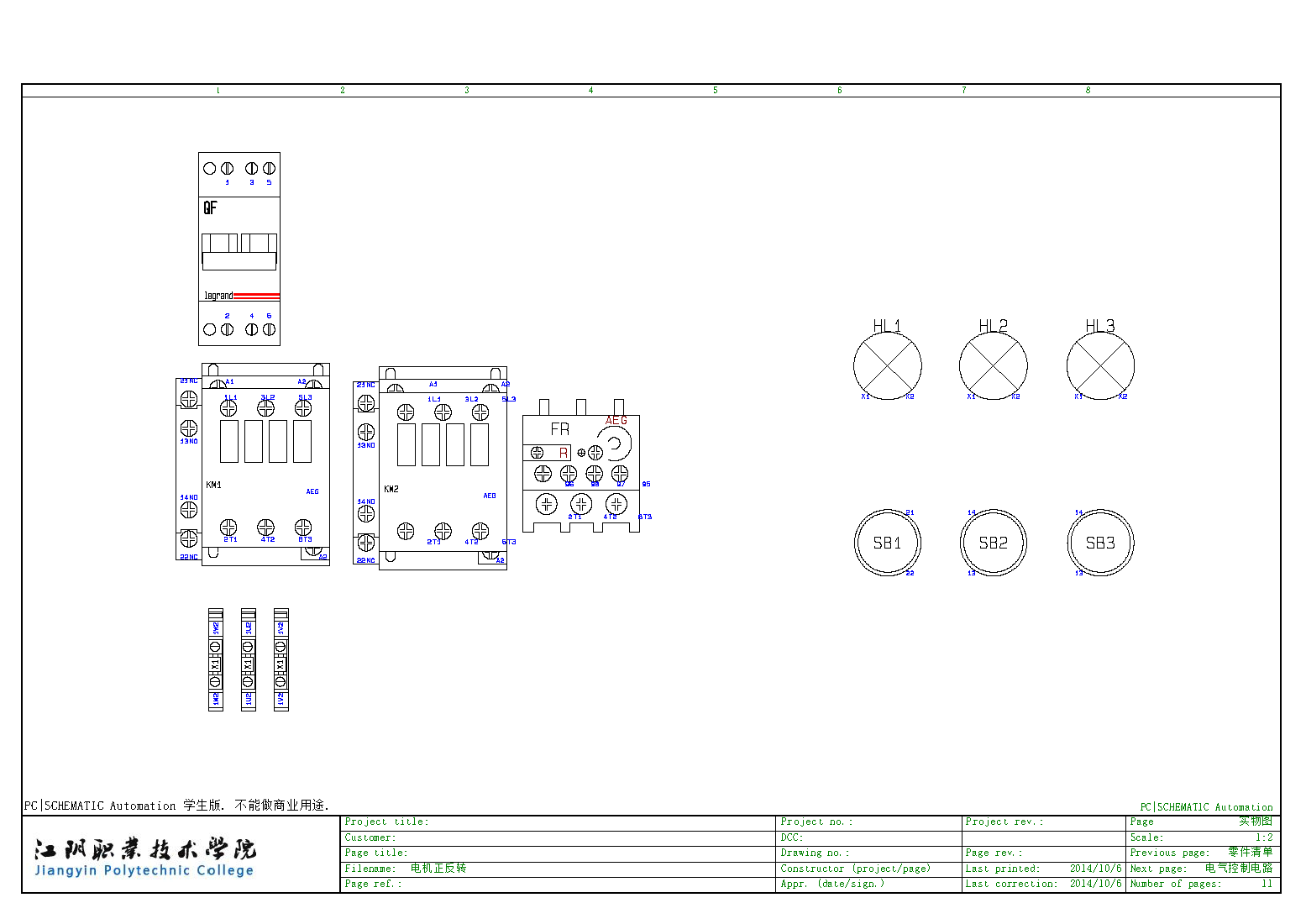

根据下图所示，在PCschematic软件中完成原理图绘制。
