电气接线图

  电气接线图是根据电气设备和电器元件的实际位置和安装情况绘制的，只用来表示电气设备和电器元件的位置、配线方式和接线方式，而不明显表示电气动作原理。主要用于安装接线、线路的检查维修和故障处理的指导。

  1、接线图中一般示出如下内容：电气设备和电器元件的相对位置、文字符号、端子号、导线号、导线类型、导线截面、屏蔽和导线绞合等。

  2、所有的电气设备和电器元件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与电路图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与电路图中的标注一致，以便对照检查接线。

  3、接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。凡导线走向相同的可以合并，用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。另外，导线及套管、穿线管的型号、根数和规格应标注清楚。

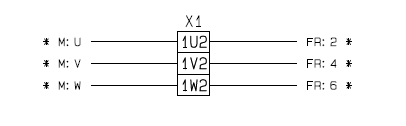

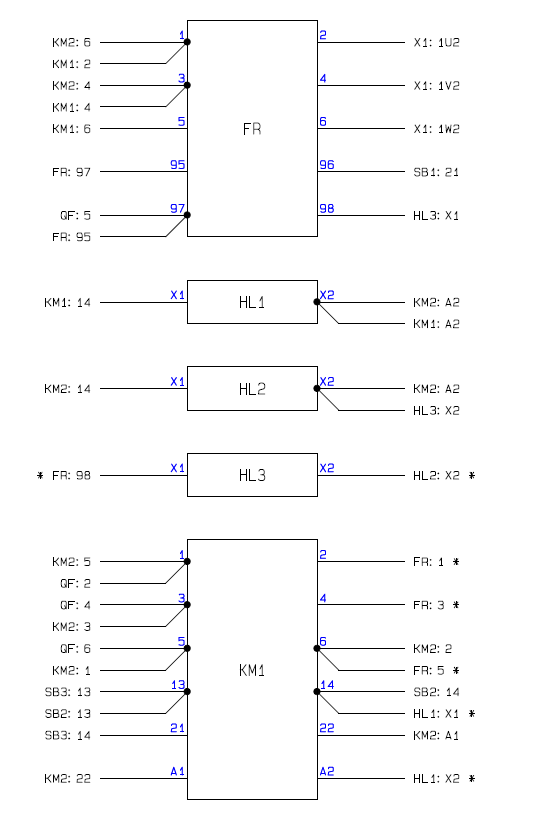

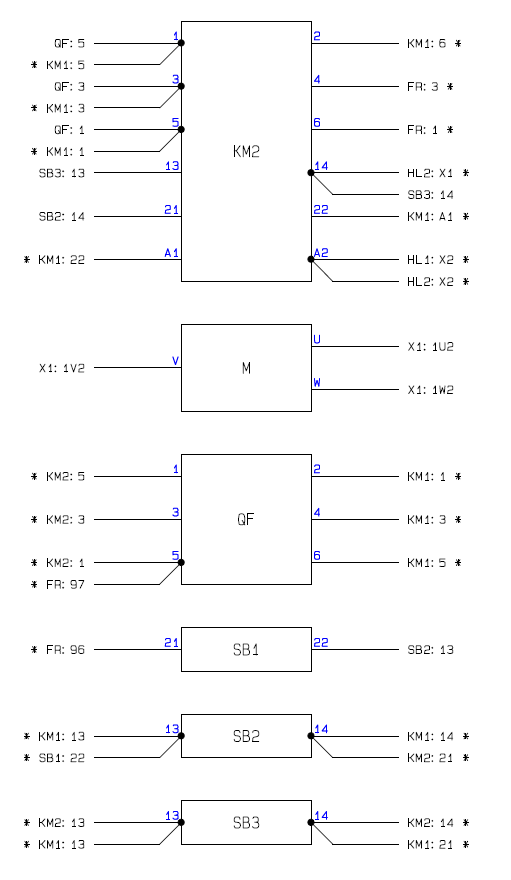

根据下图所示，在PCschematic软件中完成原理图绘制。
