电气导线线号标注
  • 1 理论知识
  • 2 视频演示

电气导线线号标注

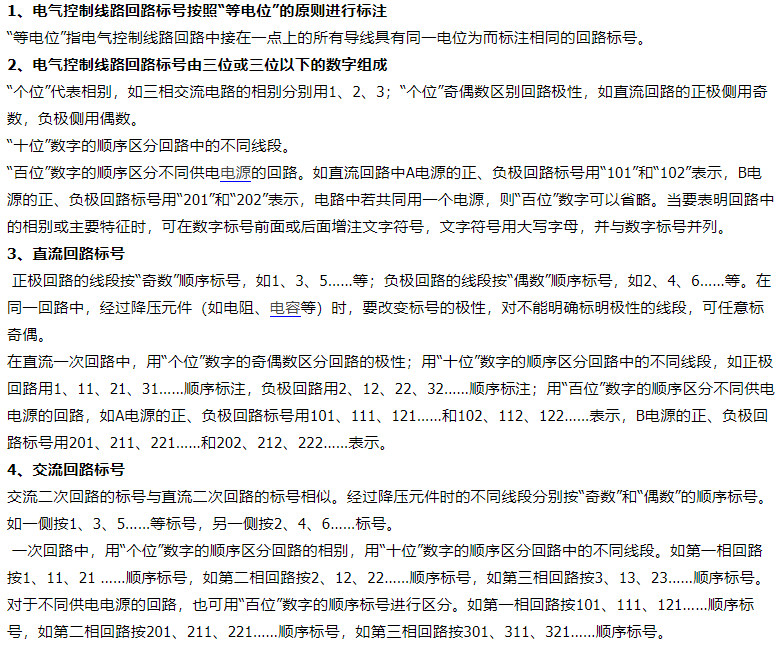

绘图中标识连接点的方式有如下优点：

  1. 1> 降低对电工的技能水平的要求，不需要分析电路，照着图纸接线即可

  • 2> 提高接线的一致性和质量

      3> 依据图纸，方便线路的检查/故障排除

《电气二次接线识图》P207--217.可在网上下载。 也可以在百度文库免费下载《电气接线原理及运行》
