      任务5 两台三相异步电动机控制隧道排风系统

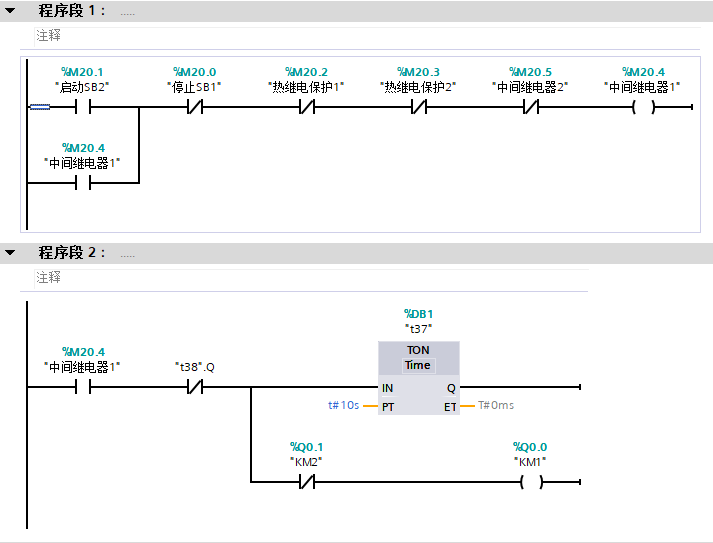

参考程序：

1.【测-测】

   在规定的时间内完成【在线测试】。

2.【论一论】

3.【列一列】

根据两台三相异步电动机控制隧道排风系统控制要求列出PLC的I/O分配表。

4.【画一画】

根据任务要求绘制PLC的硬件接线图。在组长组织下，对课前设计的电路进行纠错，完善优化电路。

5.【做一做】

小组合作设置变量表。

学生小组讨论，完成功电路绘制、程序编写、将程序下载到PLC，进行软硬件综合调试，找出调试过程中出现的问题。

6.【找茬游戏】

每个小组派出一名同学找另一组同学变量表设置、程序编写存在的问题。

7.【评一评】

小组间交叉互评，小组内互评。

投票选出最佳小组。

请使用1500PLC制作3台三相异步电动机控制隧道排风系统，三相异步电动机的额定电压是交流380V，该电路必须具有必要的短路保护过载保护等功能，控制要求如下：
1.按下启动按钮SB2，第一台三相异步电动机电动机启动运转，过10秒后，第一台三相异步电动机停止运转；第二台启动运转。第二台三相异步电动机启动运转，过10秒后,第二台三相异步电动机停止转动；第三台启动运转，过10秒后,第三台三相异步电动机停止转动；第一台启动运转，如此循环5次。
2.如果按下停止按钮SB1，两台三相异步电动机在转动过程中停止转动，并且系统复位；
请你和组员一起，设计并安装该电气控制系统，编写PLC控制程序，下载并调试成功！
