任务一 水准测量基本原理

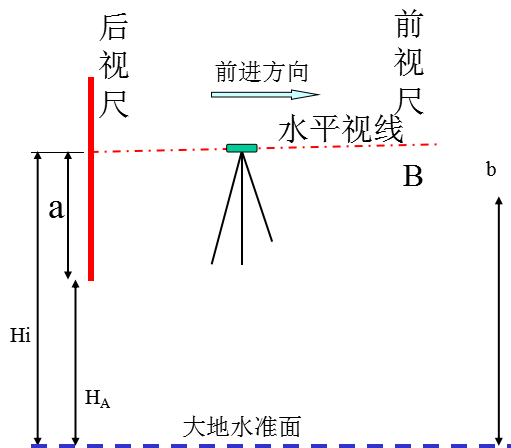

     利用水准仪提供水平视线,读取水准尺的读数,测定两点间的高差,由已知点高程推求未知点高程。

                hAB = a – b

                 HB =  HA + hAB


高差法:利用高差计算高程。

(安置一次仪器测定一个前视点高程时采用)

   视线高法:利用视线高计算高程。

(安置一次仪器测定多个前视点高程时采用)

要测算地面上两点间的高差,所依据的就是一条水平视线,如果视线不水平,上述公式不成立。因此,视线必须水平,是水准测量中要牢牢记住的操作要领。
