水准点及水准测量路线形式

(1) 水准点

    通过水准测量方法获得其高程的高程控制点，称为水准点，一般用BM表示。

    有永久性和临时性两种。

水准路线依据测区的情况，一般布设成单一水准路线和水准网。

     单一水准路线可布设成以下几种形式：

1、附合水准路线

2、闭合水准路线

3、支水准路线

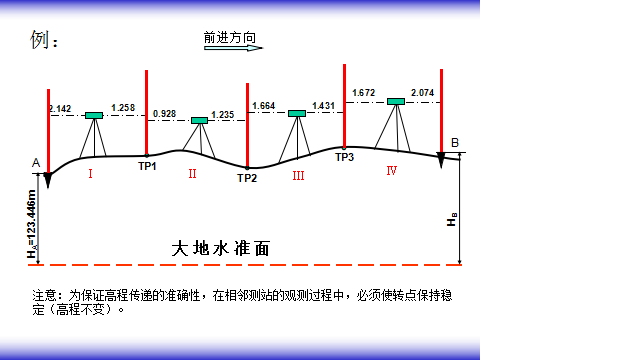

当欲测的高程点距水准点较远或高差很大时，就需要连续多次安置仪器以测出两点的高差。

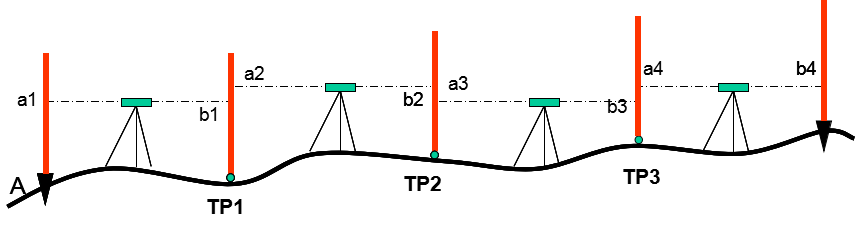

为测A、B点高差，在AB线路上增加ZD1、ZD2、ZD3、ZD4等中间点，将AB高差分成若干个水准测站。其中间点仅起传递高程的作用，称为转点，简写为TP。

水准测量的检核

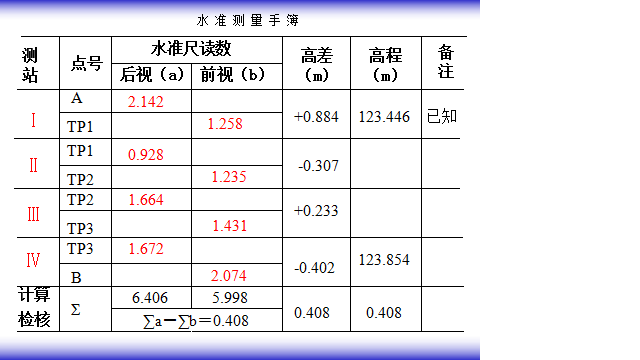

 (1) 计算检核

         ∑h=∑a – ∑b ＝ HB – HA

即：B点对A点的高差等于各转点之间高差的代数和，也等于后视读数之和减去前视读数之和，说明高差和各转点高程的计算是正确的。

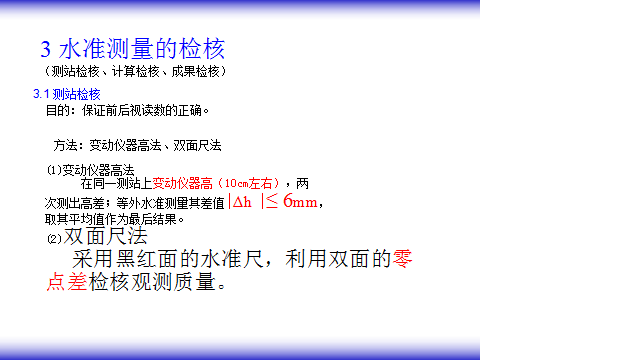

测站检核

    B点的高程是根据A点的已知高程和转点之间的高差计算出来。若其中测错任何一个高差，B点高程就不会正确。因此，对每一站的高差，都必须采取措施进行检核测量。

变动仪器高法：同一测站用两次不同的仪器高度，测得两次高差以相互比较进行检核。

双面尺法：仪器高度不变，立在前视点和后视点上的水准尺分别用黑面和红面各进行一次读数，测得两次高差，相互进行检核。

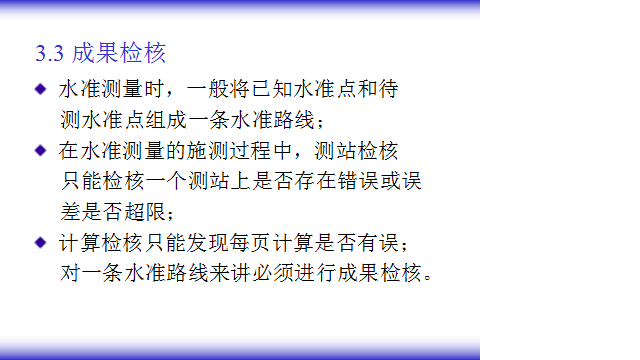

 成果校核

检核水准路线的高差闭合差fh是否超限

高差闭合差的计算公式：

(1)附合水准路线： fh=∑h – （H终– H始）

2)闭合水准路线： fh=∑h

(3)支水准路线： fh＝｜h往｜ – ｜h返｜

校核方法：如果fh≤fh容，说明外业观测成果合格，否则须进行重测。

水准测量外业工作内容回顾与延伸

  一个测站的水准测量工作

（1）安置仪器于AB之间， 立尺于A、B点上；

（2）粗略整平；

（3）瞄准A尺，精平、读数a，

      记录1.568m；

（4）瞄准B尺，精平、读数b，

      记录1.471m；

（5）计算：hAB = a – b = 1.568-1.471=0.115m

      即B点比A点高0.115m。

     hBA = – hAB= – 0.115m，即 A点比B点低0.115m

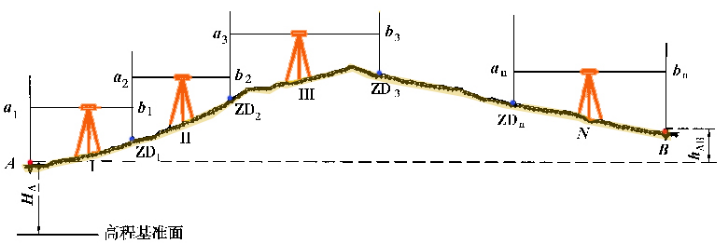

连续水准测量

        当两点相距较远或高差较大时，需连续安置水准仪测定相邻各点间的高差，最后取各个高差的代数和，可得到起终两点间的高差。
