AutoCAD的工作界面

1.2 AutoCAD的工作界面


讲课视频


AutoCAD 的工作界面有三种:AutoCAD经典、二维草图与注释、三维建模。

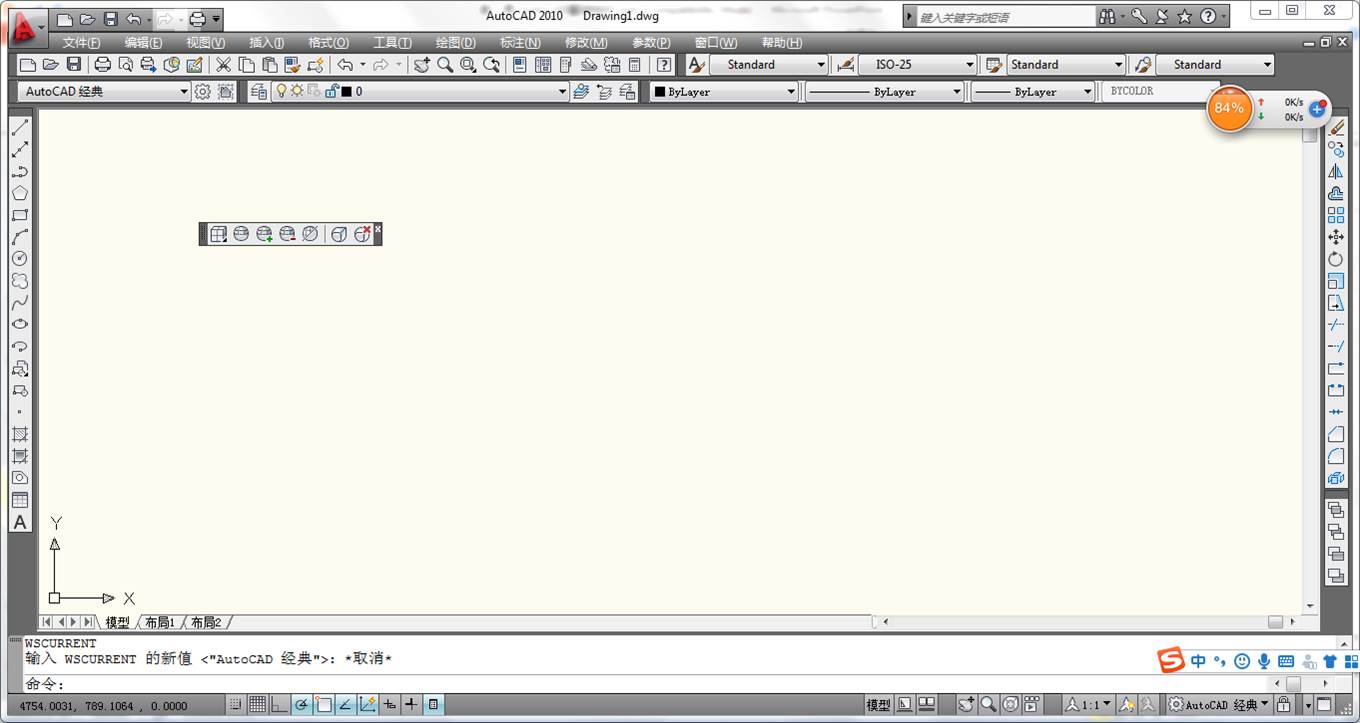

AutoCAD经典工作界面

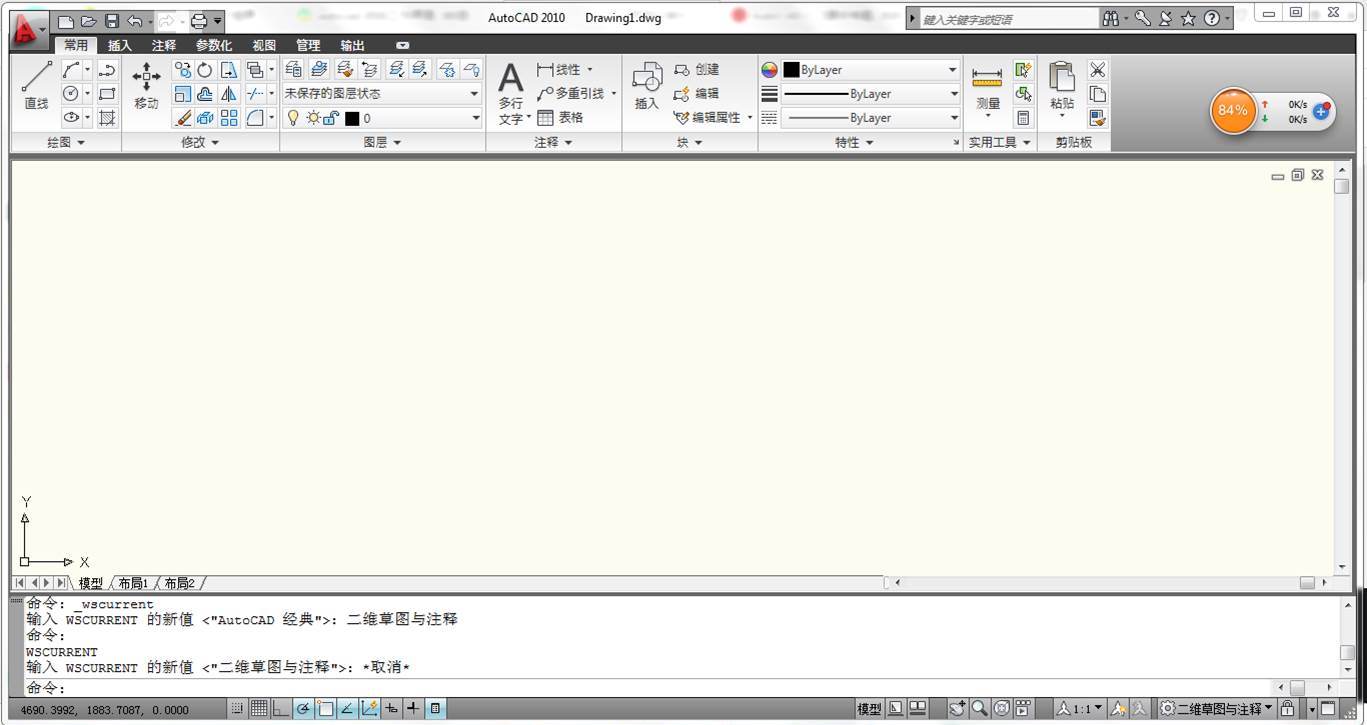

二维草图与注释工作界面

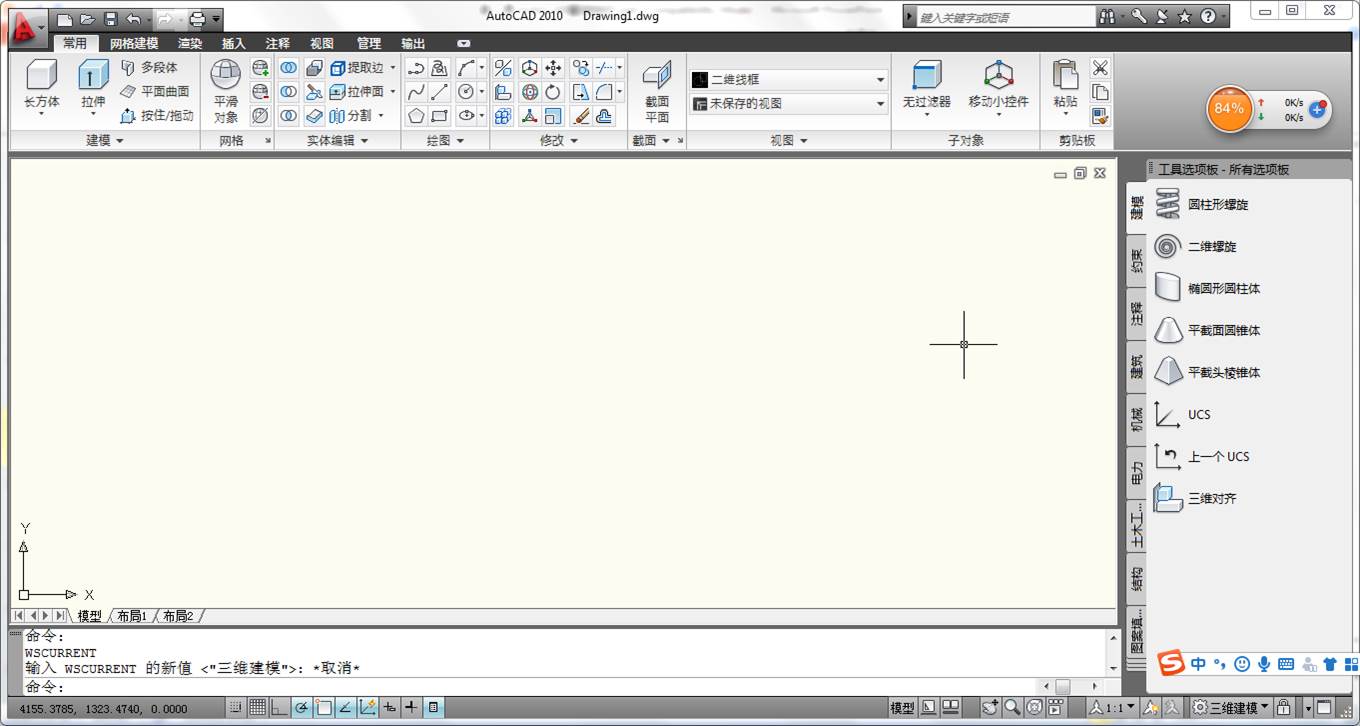

三维建模工作界面

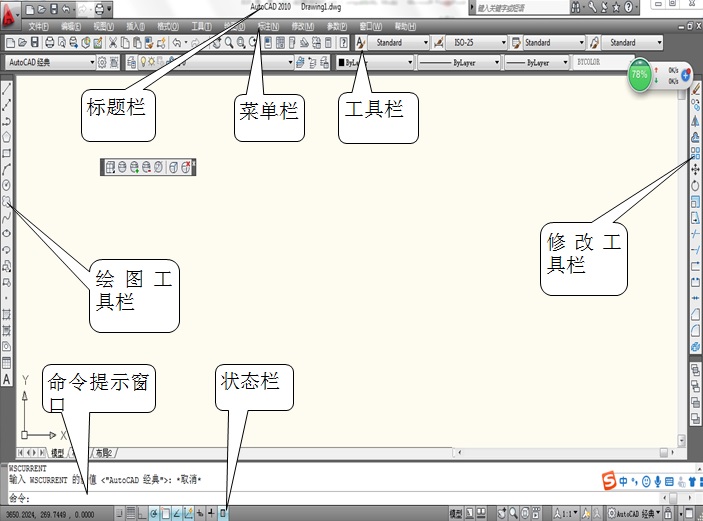

AutoCAD的工作界面包括标题栏、菜单栏、各种工具栏、绘图窗口、光标、命令窗口、状态栏、坐标系图标、模型/选项卡和菜单浏览器等组成。


(1)标题栏

在程序窗口的最上方,它上面显示了AutoCAD的程序图标及当前所操作的图形文件名称和路径。和一般Windows应用程序相似,用户可通过标题栏最右边的3个按钮使AutoCAD最小化、最大化或关闭。

(2)菜单栏

菜单选项3种形式:

●菜单项后面有三角形标记。选取后,将弹出新菜单。

●菜单项后有省略号标记“¼。选取后将打开对话框。

●单独的菜单项。

还可以使用快捷菜单。单击鼠标右键,在光标的位置上将弹出快捷菜单。

 (3)工具栏

工具栏包含许多命令按钮,用户只需单击工具栏上某个按钮,AutoCAD就会执行相应命令。

AutoCAD 2010提供了很多工具栏,在“二维草图与注释”工作空间中,系统仅显示“工作空间”及“标准注释”工具栏。用户根据需要可以打开或关闭某个工具栏,还可以移动工具栏,将它们放置在适当的位置。

 (4)绘图窗口

绘图窗口是用户绘图的工作区域。AutoCAD提供的绘图区是无穷大的,用户可根据需要自行设置显示在屏幕上的绘图区域的大小,即长、高各有多少数量单位。在绘图窗口左下方有一个表示坐标系的图标,它表明了绘图区的方位,图标中“X、Y”字母分别指示x轴和y轴的正方向。默认情况下,AutoCAD使用世界坐标系,如果有必要,用户也可通过UCS命令建立自己的坐标系。

 (5)命令提示窗口

位于AutoCAD程序窗口的底部。用户通过键盘输入的命令、AutoCAD的提示及相关信息都反映在此窗口中,该窗口是用户与AutoCAD进行命令交互的窗口。

 (6)状态栏

状态栏适用于显示坐标值、绘图工具、导航工具以及快速访问工具和注释工具等,也叫应用程序状态栏。通过捕捉工具、极轴工具、对象捕捉工具和对象追踪工具的快捷菜单,可以轻松地更改这些绘图工具的设置。
