绘制直线

2.1 绘制直线


讲课视频


直线是绘图过程中使用最为频繁的图形元素。

LINE命令可在二维或三维空间中创建线段,发出命令后,用户通过鼠标光标指定线段的端点或利用键盘输入端点坐标,AutoCAD就将这些点连接成线段。此外,还可利用对象捕捉、极轴追踪等工具快速精确地画线。

绘制直线的方法:

n  命令行:line 或者L

n  菜单:绘图-〉直线

n  工具栏:绘图-〉直线

(1)输入点的坐标画直线

(2)利用正交模式辅助画线

单击状态栏上的正交按钮,打开正交模式。在正交模式下鼠标光标只能沿水平或竖直方向移动。画线时若同时打开该模式,则只需输入线段的长度值,AutoCAD就自动绘制出水平或竖直线段。


(3)使用对象捕捉功能精确画线

用LINE命令绘制线的过程中,可启动对象捕捉功能以拾取一些特殊的几何点,如端点、圆心及切点等。“对象捕捉”工具栏中包含了各种对象捕捉工具。

(4)极轴追踪绘制线段

打开极轴追踪功能并启动LINE命令后,鼠标光标就沿用户设定的极轴方向移动,AutoCAD在该方向上显示一条追踪辅助线及光标点的极坐标值,如下图所示。输入线段的长度,按Enter键,即可绘制出指定长度的线段。

(5)用offset命令偏移直线

OFFSET命令可将对象平移指定的距离,创建一个与原对象类似的新对象。

使用该命令时,用户可以通过两种方式创建平行对象,一种是输入平行线间的距离,另一种是指定新平行线通过的点。

(6)画垂线

若是过线段外一点作已知线段的垂线,则可以使用line命令并结合垂足捕捉”per”绘制该垂线。

  命令: line

  指定第一点:

  指定下一点或[放弃(U)]: per

  需要点或选项关键字。

  指定下一点或[放弃(U)]:

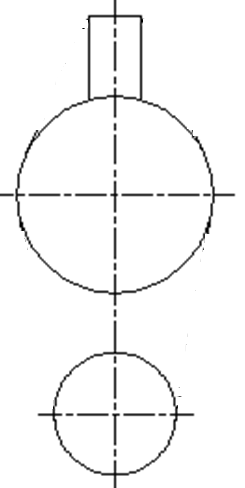

(7)画切线

画切线一般有以下两种:

1)过圆外的一点作圆的切线

2)绘制两个圆的公切线

练习

  命令:line

  指定第一点:

  指定下一点或[放弃(U)]: tan

  到

  指定下一点或[放弃(U)]:

  命令: l

  LINE指定第一点:

  指定下一点或[放弃(U)]: tan

  到

  指定下一点或[放弃(U)]:

  命令:line

  指定第一点: tan

  到

  指定下一点或[放弃(U)]: tan

  到

  指定下一点或[放弃(U)]:

  命令: l

  LINE指定第一点: tan

  到

  指定下一点或[放弃(U)]: tan

  到

  指定下一点或[放弃(U)]:
