1.6 图形文件管理

讲课视频

AutoCAD的图形文件管理主要包括新建文件、打开文件、保存文件等操作。

1.6.1  新建文件

命令启动方法

n  菜单命令：“文件”/“新建”。

n  工具栏：“标准”工具栏上的新建文件按钮。

n  命令：NEW。

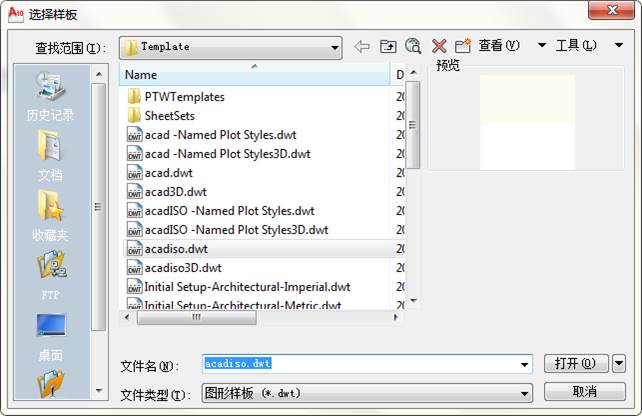

在文件类型下拉列表框中有下面三种后缀的图形样板：

—.dwt，是标准的样板文件，通常将一些规定的标准性的样板文件设置成.dwt文件（acadiso.dwt为默认的样板文件）。

—.dwg，是普通的样板文件。

—.dws，是包含标准图层、标注样式、线型和文字样式的样板文件。

1.6.2  打开文件

命令启动方法

• 下拉菜单：“文件”/“打开”。

• 工具栏：“标准”工具栏上的打开文件按钮。

• 命令：OPEN。

1.6.3 保存图形文件

将图形文件保存时，一般采取两种方式，一种是以当前文件名保存图形，另一种是指定新文件名存储图形。

（1）快速保存

命令启动方法

• 下拉菜单：“文件”/“保存”。

• 工具栏：“标准”工具栏上的保存按钮。

• 命令：QSAVE。

（2）换名存盘

命令启动方法

• 下拉菜单：“文件”/“另存为”。

• 命令：SAVEAS。

1.6.4 输出文件

命令启动方法

• 菜单命令：“文件”/“输出”。

• 命令：EXPORT。

编辑的文件可以转换成其他格式的文件供其他软件读取。AutoCAD提供了多种输出格式。执行该命令后，弹出“输出数据”对话框。

在该对话框中可以选择不同的存储格式，同样可以改变存储位置。

1.6.5 密码与数字签名

密码有助于进行工程协作时确保图形数据的安全。如果保留图形密码，当将该图形发送给其他用户时，可以防止未经授权的人员对其进行查看。

加设密码及数字签名的方式为：

（1）命令行：securityoptions

在密码和数字签名两个选项卡，分别用于在保存图形时为图形添加密码，发布图形时为图形添加数字签名。

（2）在图形另存为对话框的“工具”下拉列表中选择“安全选项”命令，打开“安全选项”对话框。
