2.4 绘制多线

讲课视频

多线是一种复合线，它由1至16条平行线组成，这些平行线称为元素。通过创建多线的样式，可以控制元素的数量及特性。

这种线的一个突出优点是，能够提高绘图效率，保证图线之间的统一性。

应用举例：墙体、窗户、道路等。

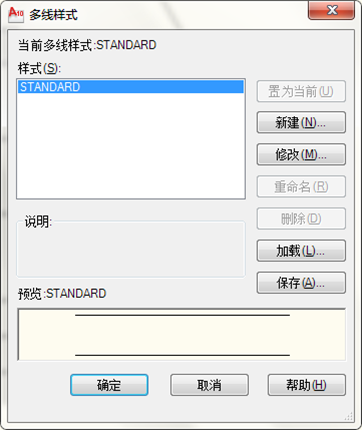

（1）创建多线样式方法

1）命令行：mlstyle

2) 菜单：格式-〉多线样式

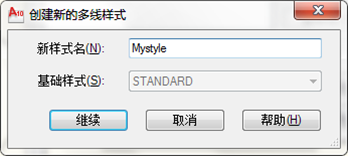

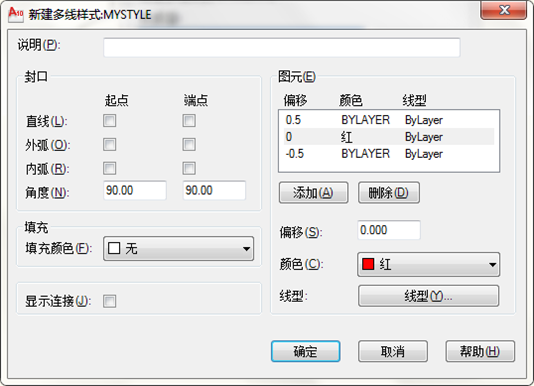

（2）新建多线样式及多线绘制

  命令:mline

  当前设置:对正=上，比例=2.00，样式=MYSTYLE

  指定起点或[对正(J)/比例(S)/样式(ST)]:  s

  输入多线比例<2.00>:  10

  当前设置:对正=上，比例=10.00，样式=MYSTYLE

  指定起点或[对正(J)/比例(S)/样式(ST)]:  st

  输入多线样式名或[?]:  mystyle

  当前设置:对正=上，比例=10.00，样式=MYSTYLE

  指定起点或[对正(J)/比例(S)/样式(ST)]:

  指定下一点:  50

  指定下一点或[放弃(U)]:  90

  指定下一点或[闭合(C)/放弃(U)]:  30

  指定下一点或[闭合(C)/放弃(U)]:  40

  指定下一点或[闭合(C)/放弃(U)]:  20

  指定下一点或[闭合(C)/放弃(U)]:  c
