2.12 绘制点

讲课视频

在AutoCAD中，点可以作为实体，用户可以像创建直线、圆和圆弧一样创建点，点具有各种实体属性，可以进行编辑。

启动“点”命令的方法：

（1）命令行：point

（2）菜单：绘图-〉点-〉单点/多点

（3）工具栏：绘图-〉点

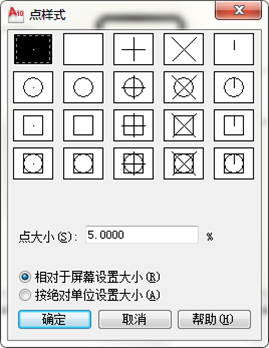

点的样式

点在图形中的样式共有20种，可以通过命令“DDPTYPE”或者菜单命令“格式-〉点样式”。在弹出的“点样式”对话框中进行设置。

注意：如果需要标出具体的点，最好选择有形状的点，不要选默认的点。

定数等分

将对象按照指定的数量进行等分。等分数范围2-32767。在等分点处，按照当前点样式设置画出等分点。

启动方法：

（1）命令行：divide

（2）菜单-〉绘图-〉点-〉定数等分

定距等分

将选择的对象按照指定的间距分割，最后一份可能与指定的间距不同。

启动方法：

（1）命令行：measure

（2）菜单：绘图-〉点-〉定距等分

【练习】绘制如下图形

绘制一个半径为30的圆，圆心为（100，100）。画出直径，将直径三等分，分别绘制出以两个等分点为直径的圆。

绘图要点：

• 设置点的样式

• 定数等分线段

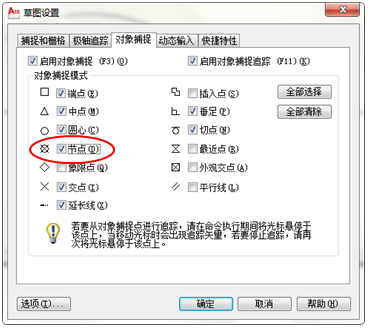

• 设置对象捕捉——节点

• 画圆的方式
