2.14 图案填充

讲课视频

当需要用一个重复的图案颜色填充一个区域时，可以使用图案填充命令建立一个相关联的填充对象，然后在指定的区域内进行填充。

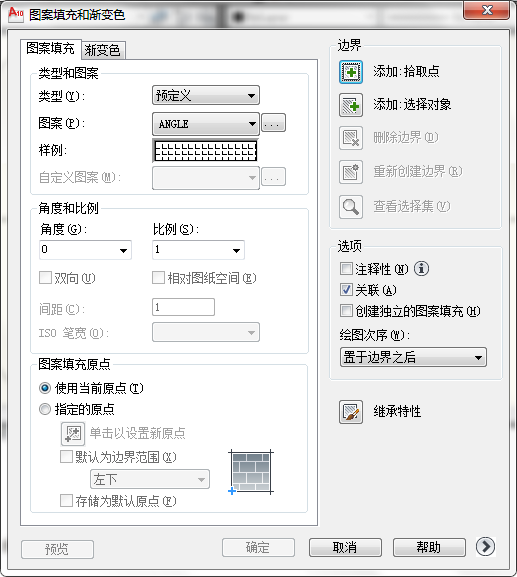

图案填充方法：

（1）命令行：bhatch或hatch

（2）菜单：绘图-〉图案填充

（3）工具栏：绘图-〉图案填充

边界：当进行图案填充时，首先要确定填充图案的边界。定义边界的对象可以是直线、射线、构造线、多段线、样条曲线、圆弧、椭圆、面域等。

1）添加：拾取点，以拾取点的形式自动确定填充区域的边界。在填充区域内任意取一点，AutoCAD会自动确定出包围该点的封闭填充边界，并以高亮度显示。

拾取点

亮显的填充区域

填充结果

2）添加：选择对象

以选择对象的方式确定填充区域的边界。被选择的边界也会以高亮度显示。但是如果选区的边界对象有部分重叠或交叉，填充后将会出现有些填充区域混乱或图案超出边界的现象，因此，最好少用这种方式来选择边界。

选择对象确定边界

选择对象交叉的填充结果
