复制类命令

3.2 复制类命令


讲课视频


复制命令即在指定方向上按指定距离复制对象,使用坐标、栅格捕捉、对象捕捉和其他工具可以精确复制对象,可以进行多重复制。

3.2.1 Copy复制命令

 启用复制命令的方法:

  命令行:COPY

  菜单:修改-〉复制

  工具栏:修改-〉复制

选项说明

(1)选择对象:用前面介绍的方法选择一个或多个对象

(2)指定基点或[位移(D)]:移动光标或在命令行确定一点,该点将作为复制对象的基点或复制对象的相对位移;位移:在命令行输入D,将继续提示指定位移,分别在XY方向移动相应的单位。

(3)指定第二点:系统确定基点与该点的位移矢量把选择的对象复制到第二点处。

(4)退出(E)或放弃(U):放弃上一个复制的对象,可以输入U,连续操作可实现重复放弃。

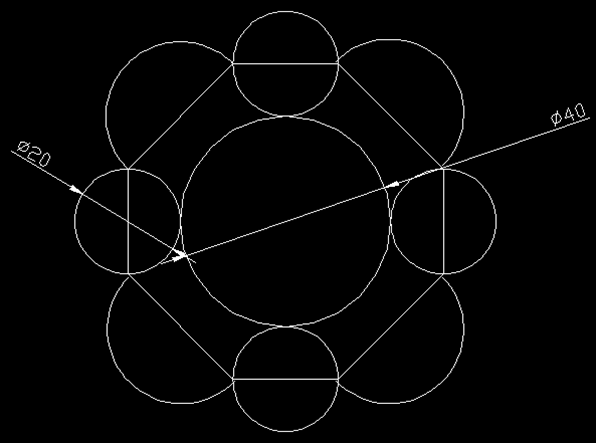

【练习】使用copy命令绘制下面的图形

3.2.2 镜像

绕指定轴翻转对象,创建对称的镜像图像。镜像对创建对称的图形非常有用,因为可以快速地绘制半个图形对象,然后将其镜像,而不必绘制整个图形。

启用“镜像”命令方法:

命令行:MIRROR

菜单:修改-〉镜像

工具栏:修改-〉镜像

【绘图步骤】

  命令:MIRROR

  选择对象:

  指定镜像线的第一点:

  指定镜像线的第二点:

  是否删除源对象?[是(Y)/否(N)]:

由镜像线的第一点和第二点确定一条镜像线,被选择的对象以该线为对称轴进行镜像。

【练习】绘制如图所示的平面图形

3.2.3 偏移

“偏移”命令用于创建的图形与选定的图形对象平行的新对象。可以创建偏移图形的对象有:直线、圆弧、圆、椭圆和椭圆弧、二维多线段和样条曲线等。

启用“偏移”命令的方法:

命令行:OFFSET

菜单:修改-〉偏移

工具栏:修改-〉偏移

【绘图步骤】

  命令:OFFSET

  指定偏移距离或[通过(T)]:

  选择要偏移的对象或<退出>

  指定点以确定偏移所在一侧:



3.2.4 阵列

  • 建立阵列是指多重复制图形对象,并把这些图形对象按矩形或环形排列。

  • 按矩形排列称为矩形阵列,按环形排列称为环形阵列。

  • 建立环形阵列,可以控制复制对象的数目和决定对象是否被旋转。

  • 对于矩形阵列,可以控制复制对象的行数和列数以及它们之间的距离。

启用“阵列”命令的方法:

  命令行:array

  菜单:修改-〉阵列

  工具栏:修改-〉阵列



         环形阵列                        矩形阵列

选项说明:

  • 按“矩形阵列”选项卡中的提示来指定矩形阵列的各项参数。行距和列距有正负之分,行距为正向上阵列,为负则向下阵列。

  • 创建环形阵列时,阵列按逆时针还是顺时针方向排列,取决于设置填充角度时输入的是正值还是负值。

  • 环形阵列的阵列相数包括原有实体本身。
