改变几何特性类命令

3.4 改变几何特性类命令

讲课视频



 这一类编辑命令在对指定对象进行编辑后,被编辑对象的几何特性将发生改变。包括修剪、延伸、圆角、倒角、拉伸、拉长、打断、分解、合并等命令。

3.4.1 修剪

“修剪”即按其他对象定义的剪切边修剪对象。启用“修剪”命令:

  命令行:trim

  菜单:修改-〉修剪

  工具栏:修改-〉修剪

【绘图练习】

  命令行输入:trim

  选择剪切边,回车

  选择边选项,回车;选择延伸模式,回车

  选择被剪切对象



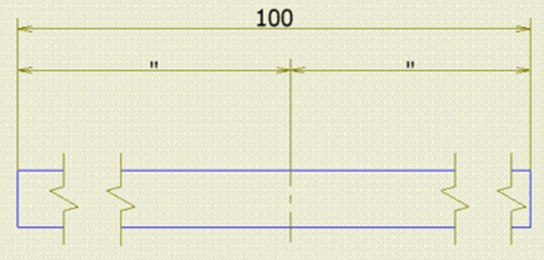

                 修剪前                        修剪后


3.4.2 延伸命令

延伸命令是指将对象的端点延伸到另一对象的边界线。

  命令行:extend

  菜单:修改-〉延伸

  工具栏:修改-〉延伸

提示】先选择延伸的边界,后选择延伸的对象



3.4.3 拉伸

拉伸命令可以拉伸或移动对象,拉伸对象是指拖拉选择的对象,使对象的形状发生改变。

  命令行:stretch

  菜单:修改-〉拉伸

  工具栏:修改-〉拉伸

Stretch命令提示:

(1)拉伸命令只能拉伸带顶点或端点的图形,圆和椭圆不会被拉伸

(2)使用拉伸命令时,选择对象必须用交叉窗口或交叉多变形的选择方式。

(3)使用拉伸命令时,如果选择对象用窗口方式或用拾取框单个选择,拉伸命令等同于移动命令。



3.4.4 拉长

拉长命令即修改对象的长度和圆弧的包含角。启用方法:

  命令行:lengthen

  菜单:修改-〉拉长

提示

拉长命令选项包括增量、百分数、全部和动态四种方式。



3.4.5 圆角

圆角是指用指定半径的一段圆弧平滑连接两个对象的作图。可以用一段平滑的圆弧连接一对直线段、多段线、样条曲线、构造线、射线、圆、圆弧和椭圆。

使用命令:

  命令行:fillet

  菜单:修改-〉圆角

  工具栏:修改-〉圆角

【绘图步骤】

命令: fillet

当前设置: 模式 = 修剪,半径 =0.0000

选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: r

指定圆角半径<0.0000>: 10

选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:

选择第二个对象,或按住 Shift 键选择要应用角点的对象:



3.4.6 倒角

倒角是用斜线连接两个不平行的线型对象。

倒角的画法:

  (1)指定两个斜线距离

  (2)指定斜线角度和一个斜线距离

命令:chamfer

3.4.7 打断

打断命令用于把选定对象两点之间的部分打断并删除。启用命令:

  命令行:break

  菜单:修改-〉打断

  工具栏:修改-〉打断



3.4.8 分解

分解命令用于将整体对象分解为个体对象。启用命令:

  命令行:explode

  菜单:修改-〉分解

  工具栏:修改-〉分解

选择对象的不同,分解结果也不同

  • 块:对图块的分解操作,一次分解会删除一个编组级。

  • 二维多段线:分解后会放弃所有关联的宽度或切线信息。

  • 三维多段线:分解成直线段。

  • 多行文本:分解成单行文本实体

  • 引线:可分解成直线、样条曲线、实体(箭头)、块插入(箭头、注释块)、多行文字

  • 多线:分解成多条直线

  • 三维实体:将平面表面分解成面域。

  • 面域:分解成直线、圆弧或样条曲线



3.4.9 合并

合并命令用于将对象合并以形成一个完整的对象。可以将直线、圆弧、椭圆弧和样条曲线等独立的线段合并为一个对象。

  命令行:join

  菜单:修改-〉合并

  工具栏:修改-〉合并

3.4.10 编辑多段线

该命令用于修改多段线。启用方法:

  命令行:pedit

  菜单:修改-〉对象-〉多段线

  快捷菜单:选择要编辑的多段线,右击鼠标,在打开的快捷菜单中选择“编辑多段线”命令。
