4.1 辅助定位

讲课视频

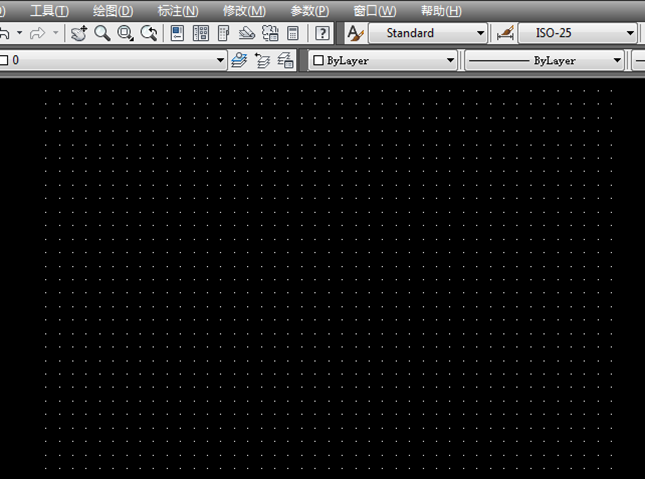

4.1.1 栅格命令

所谓栅格，是指在屏幕上显示的一些指定位置上的小点，类似于传统绘图中的坐标纸，可以向用户提供直观的距离和位置参照。用户可以通过计算栅格点的数目来确定距离。

在世界坐标系内，栅格点只在绘图极限范围内显示。栅格点只是视觉辅助工具，并不是图形的一部分，图样输出时没有栅格点。

命令行：grid

设置绘图环境

AutoCAD的图形都是在一定的绘图环境下进行的，如图形界限、图形单位、角度单位和精度等。在绘图过程中，需要对图形环境进行设置和修改。

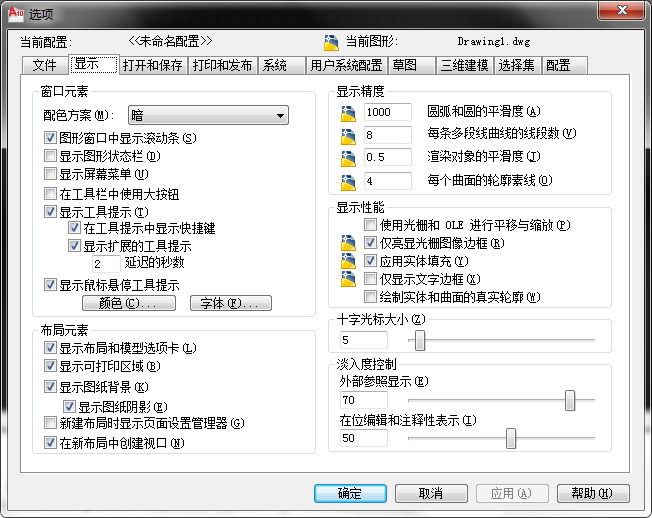

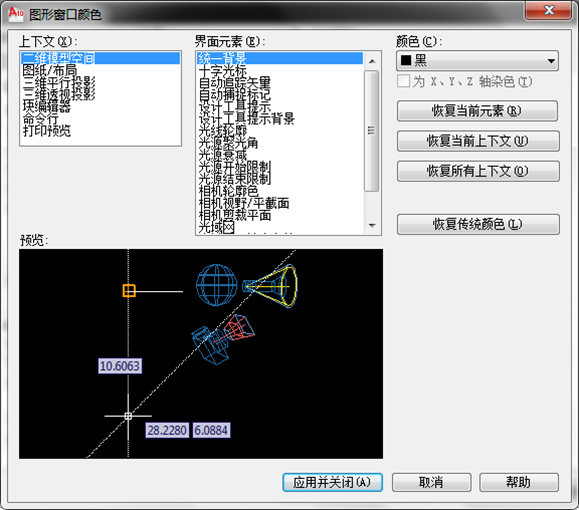

（1）设置绘图环境背景颜色

  命令行：op

  工具->选项

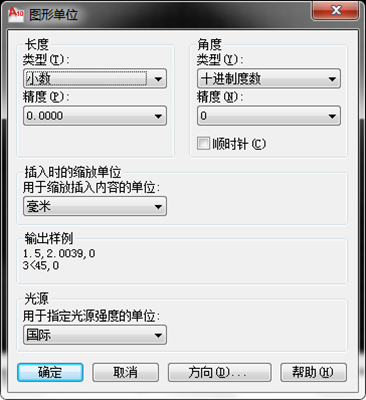

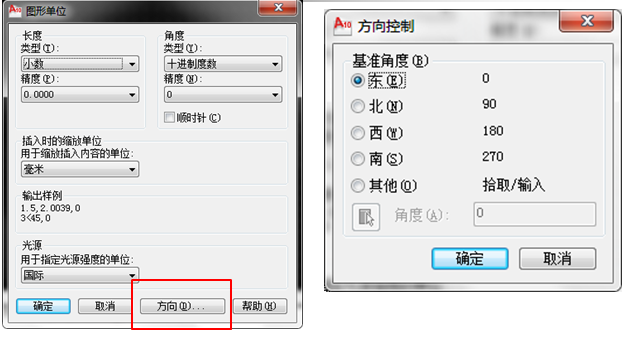

 （2）设置绘图单位

启动“单位”命令，可以使用下列方法之一：

  命令行：DDUNITS

  菜单：格式-〉单位

（3）设置图形界限

AutoCAD中图形界限的作用主要是确定绘图纸张的大小。

启动“图形界限”命令：

  命令行：LIMITS

  菜单：格式-〉图形界限

【选项说明】

开（ON）：打开界限检查，使绘图边界有效。在边界外拾取点无效，无法输入

关（OFF）:关闭界限检查，使绘图边界无效。可以在绘图边界外拾取点，但是保持当前的界限用于下一次打开检查。

【操作步骤】

命令：limits

输入图形左下角的坐标后回车

输入图形右上角的坐标后回车

4.1.2 捕捉命令

捕捉可以使光标按照事先设置的距离移动。由于捕捉命令能够强制光标按照设置的距离移动，因此可以精确地在绘图区域内拾取与捕捉间距成倍数的点。

但是，当用键盘输入坐标值时，输入数据不受捕捉的影响。

命令行：snap

参数说明

• 纵横向间距：分别在水平和垂直方向设置不同的间距。

• 样式：分为标准模式和等轴测模式

• 类型：两种类型，极轴捕捉和栅格捕捉

4.1.3 正交命令

该命令用于打开和关闭正交模式。在正交模式下，只能画出平行于x轴或者平行于y轴的直线。

命令行：ORTHO
