4.3 图形显示控制

讲课视频

在绘图过程中，有时需要绘制细部结构，而有时又要观看图形的全貌，因为受到视窗大小的限制，需要频繁地缩放或者移动绘图区域。因此，AutoCAD提供了视窗缩放功能，控制图形显示的大小，从而方便地绘制出各种大小的图形。

4.3.1 窗口缩放

该命令可以对图形的显示进行放大或缩小，而对图形的实际尺寸不产生影响。

启动方法：

   命令行：zoom

   菜单：视图-〉缩放

   工具栏：标准-〉缩放

   快捷菜单：缩放

命令选项说明：

   -实时(R)

   -窗口缩放(W)

   -对象(O)

   -全部缩放(A)

   -范围缩放(E)

全部缩放和范围缩放的区别

  范围缩放会缩放到显示全部图形，而全部缩放会同时考虑图纸界限LIMITS和图形，保证两者都能完全显示。

4.3.2 窗口平移

此命令用于移动视图，而不对视图进行缩放。

   命令：pan

   菜单：视图-〉平移-〉实时

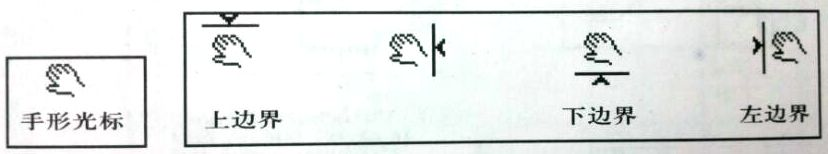

平移状态的光标

窗口平移

（1）实时平移

   命令行：PAN

   菜单：视图-〉平移-〉实时

（2）定点平移和方向平移

   命令：PAN

   菜单：视图-〉平移-〉定点
