4.4 对象捕捉

讲课视频

画图时经常要用到一些特殊的点，例如圆心、切点、线段的端点、中点等。用鼠标拾取或坐标输入，是十分困难的，为此，AutoCAD提供了识别并捕捉这些点的功能，这种功能称为“对象捕捉”。

• “捕捉自”模式

• 临时对象捕捉

• 自动对象捕捉设置

（1）“捕捉自”模式

该模式要求确定一个临时参考点作为指定后继点的基点，通常与其它对象捕捉模式及相关坐标联合使用。

命令：line

指定第一点：45，45

指定下一点：From

基点：100，100

偏移：@-20,20

结果绘制出从点（45，45）到点（80，120）的一条线段。

（2）临时对象捕捉

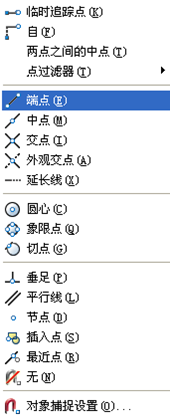

按下shift(或ctrl)键加鼠标右键，弹出对象捕捉快捷菜单，选择相应的捕捉模式。

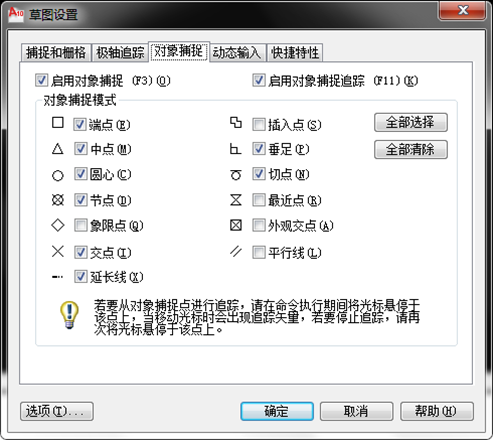

（3）自动对象捕捉

通过草图设置，事先设置自动对象捕捉模式，绘图时能自动捕捉这些点，从而加快绘图速度，提高绘图质量。
