创建和设置图层

5.1 创建和设置图层


讲课视频


图层是用户组织和管理图形的有力工具。所有图形对象都具有图层、颜色、线型和线宽这4个基本属性。用户可以使用不同的图层、颜色、线型和线宽绘制不同的对象和元素,方便控制对象的显示和编辑,从而提高绘制复杂图形的效率和准确性。

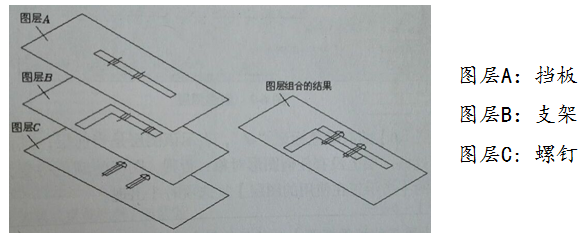

AutoCAD图层是透明的电子图纸。用户将各种类型的图形元素画在这些电子图纸上,AutoCAD将它们叠加在一起显示出来。

用AutoCAD绘图时,图形元素是处于某个图层上。默认情况下,当前层是0层,若没有切换到其他图层,则所画图形都在0层上。

每个图层都有与其关联的颜色、线型及线宽等属性信息,用户可以对这些信息进行设定或修改。

当在某一图层上作图时,生成的图形元素颜色、线型及线宽与当前层的设置完全相同。

【练习】如何创建和设置图层

步骤:

  • 创建图层

  • 指定图层颜色

  • 给图层分配线型

  • 设定线宽

(1)创建图层

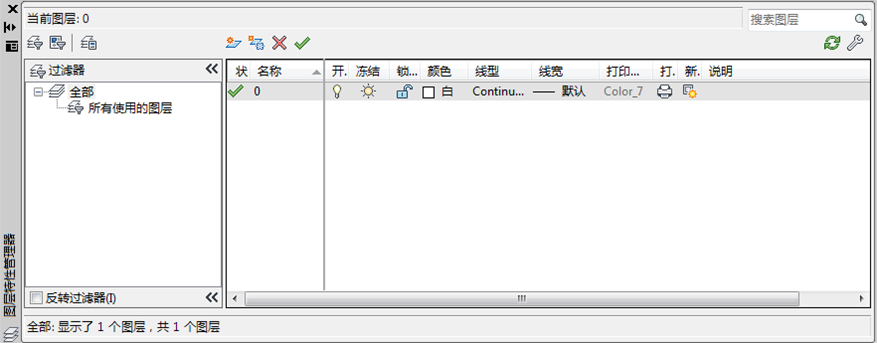

打开“图层特性管理器”,方法如下:

   命令行:Layer

   菜单:格式—〉图层

   工具栏:“图层”按钮

图层[0]前有绿色标记“√”,表示该图层是当前层。

其他图层名称前有白色的图标,表明这些图层上没有任何图形对象,否则图标的颜色将变为蓝色。

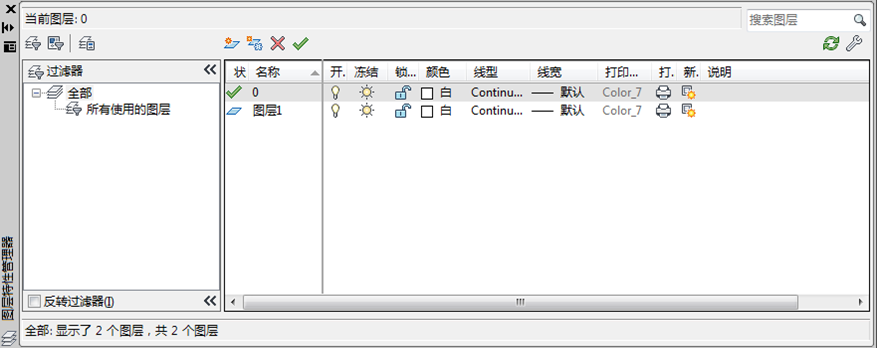

创建新图层:点击新建图层1。

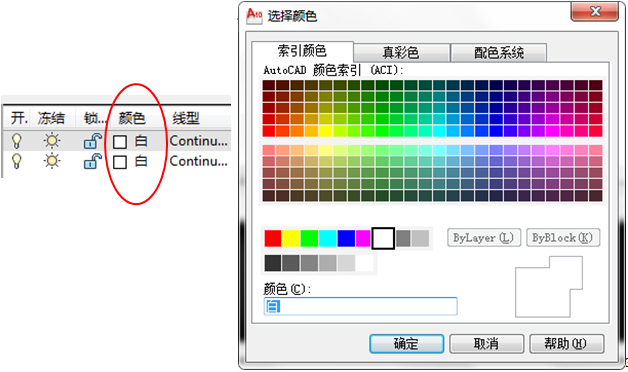

(2)指定图层颜色



3)给图层分配线型

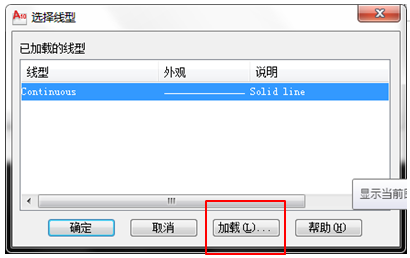

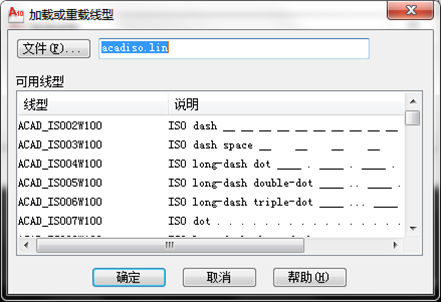

    选中图层,单击“加载”按钮。

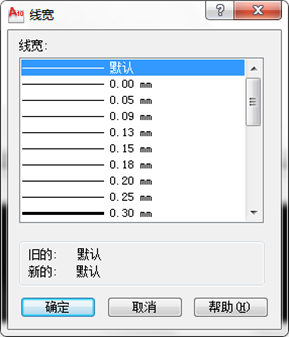

4)设定线宽

  • CAD默认线宽0.25mm

  • 机械图样中的图形是用各种不同型式的图线画成的.

  • 图线分为粗、细两种,粗线的宽度d应按图的大小和复杂程度,在0.5~2mm之间选择。
