修改非连续线型外观

5.5 修改非连续线型外观


讲课视频


非连续线型是由短横线、空格等构成的重复图案,图案中短线长度、空格大小是由线型比例来控制的。

绘图时,可能想画虚线或点划线,但是最终绘制出来的可能和连续线看起来一样,其原因是线型比例设置得不合适。

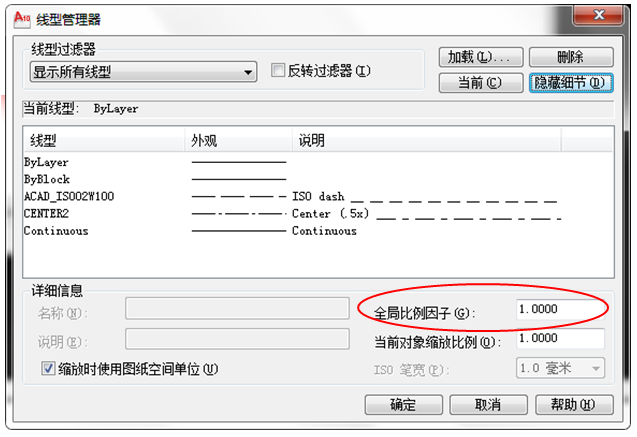

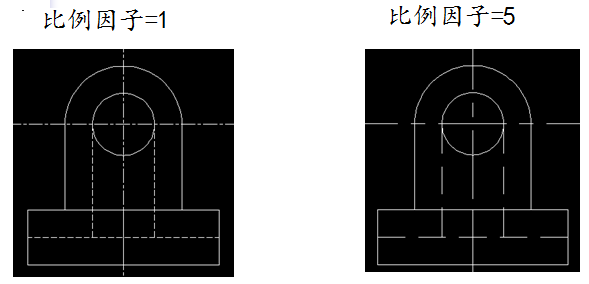

1)改变全局线型比例因子以修改线型外观

LTscale用来控制线型的全局比例因子,它将影响图样中所有非连续线型的外观。

当用户修改全局比例因子后,AutoCAD将重新生成图形,并使所有非连续线型发生变化。

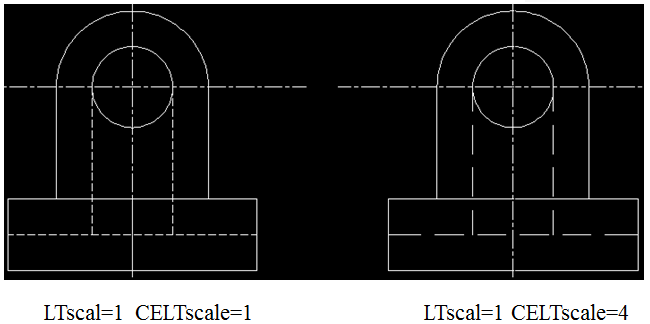

(2)改变当前对象线型比例

  • 有时需要为不同对象设置不同的线型比例,需要单独控制对象的比例因子,用CELTscale来设定。

  • 调整该值后所有绘制的非连续线均受它的影响。

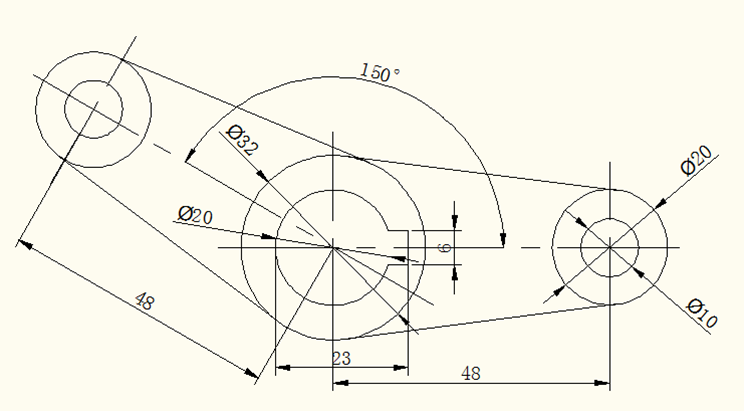

【操作题】绘制如下图形
