6.1 设置文字样式

讲课视频

文字对象是AutoCAD图形中很重要的图形元素，是机械制图和工程制图中不可缺少的组成部分。在一个完整的图样中，通常都包含一些文字注释来标注图样中的一些非图形信息。例如，在机械工程图样中标注技术要求、装配说明、填写标题栏以及工程制图中的材料说明、施工要求等。

设置文字样式

在AutoCAD中，所有文字都有与之相关联的文字样式。在创建文字注释和尺寸标注时，AutoCAD通常使用当前的文字样式。也可以根据具体要求重新设置文字样式或创建新的样式。

文字样式包括文字“字体”、“字型”、“高度”、“宽度系数”、“倾斜角”、“反向”、“倒置”以及“垂直”等参数。

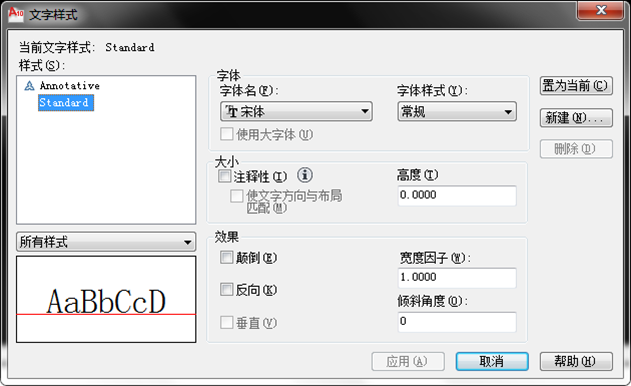

6.1.1 定义文字样式

命令行：style

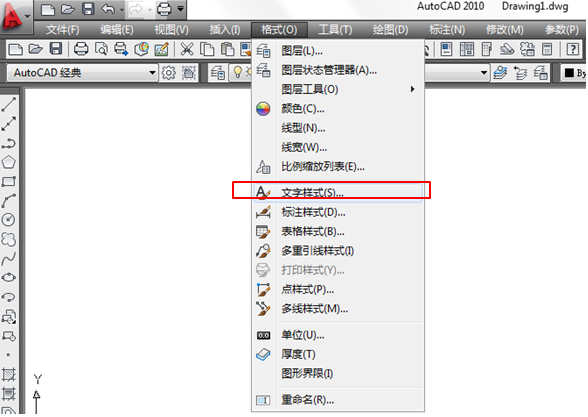

菜单：格式-〉文字样式

工具栏：文字-〉文字样式

【提示】

在默认情况下，当前文字样式名称为“Standard”，其字体为txt.shx，高度为0，宽度比例为1。

6.1.2 设置当前文字样式

如果想要换一种样式创建文字，需要将样式设置为当前文字样式。方法如下：

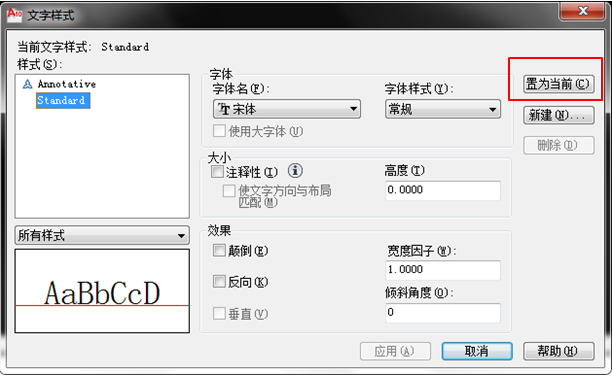

（1）在“文字样式”对话框设置

选择样式，点击“置为当前”

（2）在“样式”工具栏设置
