6.2 标注文字

讲课视频

6.2.1 标注单行文字

使用“文字”工具栏可以创建和编辑文字。对于单行文字来说，每一行都是一个文字对象，因此可以用来创建文字内容比较简短的文字对象，并且可以进行单户编辑。

标注单行文字

（1）命令行：text或dtext

（2）菜单：绘图-〉文字-〉单行文字

（3）工具栏：文字-〉单行文字

【提示】

由“单行文字”命令可以创建多行文本，但是这种多行文本每一行是一个对象，因此不能同时对几行文本进行编辑。

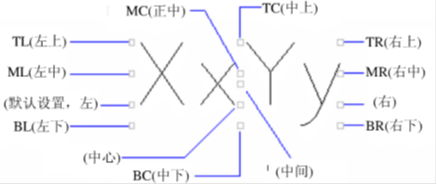

 文字的对正方式

6.2.2 特殊字符的输入

打开或关闭文字上划线       %%O

打开或关闭文字下划线       %%U

标注度符号                 %%D

标注正负公差符号           %%P

标注直径符号               %%C

标注%                      %%%

例如，在“输入文字：”提示后按顺序输入

AutoCAD 2020 %%U中文版

输入：%%C30%%P1.5 60%%D%%%90

6.2.3 标注多行文字

“多行文字”又称为段落文字，是一种更易于管理的文字对象，可以由两行以上的文字组成，而且各行文字都是作为一个整体处理。

标注多行文字

命令行：mtext

菜单：绘图-〉文字-〉多行文字

工具栏：绘图-〉多行文字或文字-> 多行文字

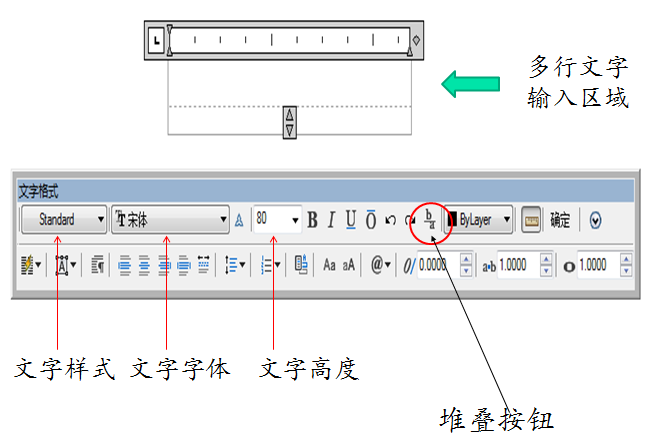

使用“堆叠”按钮进行特殊文本的输入

例如：输入 123/456，按下次按钮，得到

输入+0.028^+0.007,按下堆叠按钮，得到

输入：月#年，按下堆叠按钮，得到
