7.1 尺寸标注概述

讲课视频

尺寸标注是设计制图中一项十分重要的工作，图样中个图形元素的位置和大小要素要靠尺寸来确定。

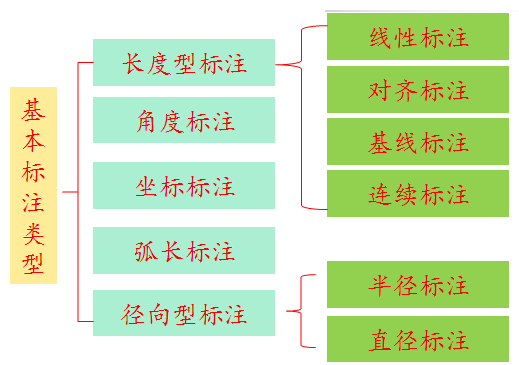

尺寸标注类型

AutoCAD的绘图过程可以分为四个阶段：

Ø  绘图

Ø  注释

Ø  查看

Ø  打印

其中，“注释”阶段设计者需要添加尺寸、文字、数字和其他符号以表达有关设计要求。

7.1.1 尺寸标注的规则

o  进行尺寸标注时，应遵循国家制图标准有关尺寸标注法的规定。

o  图样中尺寸以毫米为单位时，不需要标注计量单位的代号或名称。

o  如采用其他单位，则必须注明相应的计量单位的代号或名称

o  对象的真实大小应以图样上所标注的尺寸数值为依据。

7.1.2 尺寸标注的组成

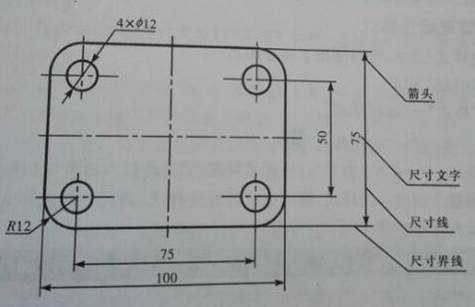

一个完整的尺寸标注应由尺寸数字、尺寸线、尺寸界线和箭头符号等组成。

o  尺寸线：尺寸线是两端带有箭头或起止符号的直线段或弧线段，尺寸文本可以置于尺寸线的上方或尺寸线的断开处。

o  尺寸界线：尺寸界线将尺寸线引出被标注的实体之外，一般垂直于尺寸线。

o  尺寸文本：包括公称尺寸、公差标注。公称尺寸通常由系统测量而得。

o  箭头：是尺寸线的起点和终点，系统提供了箭头、斜线、圆点等尺寸线起终端样式。
