7.2 设置尺寸标注样式

讲课视频

标注样式是尺寸标注对象的组成方式。诸如标注文字的位置和大小，箭头的形状等。设置尺寸标注样式可以控制尺寸标注的格式和外观，有利于执行相关的绘图标准。

在标注尺寸前一般都要创建尺寸样式，否则，AutoCAD将使用默认样式ISO-25生成尺寸标注。

尺寸标注的基本过程

（1）为尺寸标注创建一个独立的层，使之与图形的其他信息分开。

（2）为尺寸文本建立专门的文本字样和大小

（3）将尺寸单位设置为用户希望的计量单位，并将精度取到所希望的最小单位。

（4）充分利用目标捕捉方式，快捷拾取寻找点。

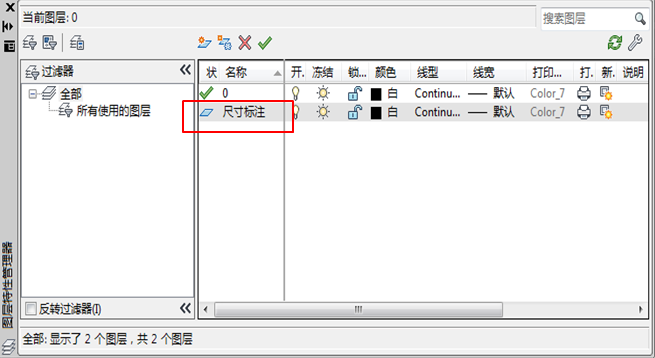

7.2.1 设置标注图层

在AutoCAD中编辑、修改工程图样时，由于各种图线与尺寸混在在一起，使得其操作非常不便。为了便于控制尺寸标注对象的显示与隐藏，在AutoCAD中应为尺寸标注创建独立的图层。

7.2.2 设置尺寸标注的文字样式

在建立尺寸标注文字类型时，应将文字高度设置为0，如果文字类型的默认高度不为0，则“标注样式”对话框中“文字”选项卡中的“文字高度”命令将不起作用。

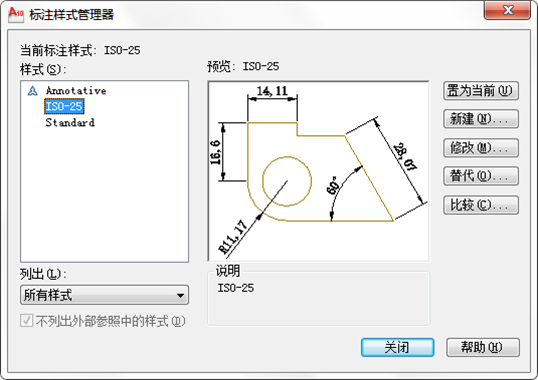

7.2.3 管理标注样式

启用标注样式命令方法：

o  命令：DIMSTYLE

o  菜单：格式-〉标注样式

o  工具栏：标注-〉标注样式

一个标注样式被修改后，用该标注样式标注的尺寸将被全部修改。

7.2.4 新建或修改标注样式

新建标注样式和修改标注样式对话框设置尺寸标注，对话框的选项相同。

选项：

• 线 （尺寸线、尺寸界线）

• 符号和箭头（箭头、圆心标记、弧长符号、折断标注、半径折弯标注、线性折弯标注）

• 文字 （文字外观、文字位置、文字对齐）

• 调整 （调整文字箭头、文字位置…）

• 主单位（线性标注、角度标注）

• 换算单位

• 公差

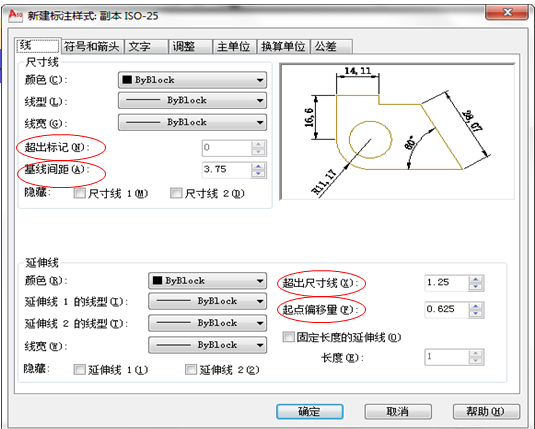

“线” 选项卡

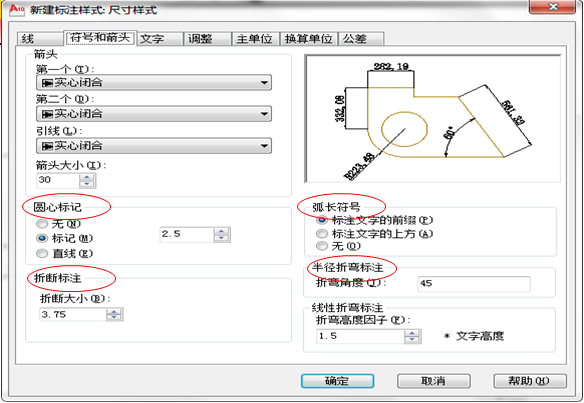

“符号和箭头” 选项卡

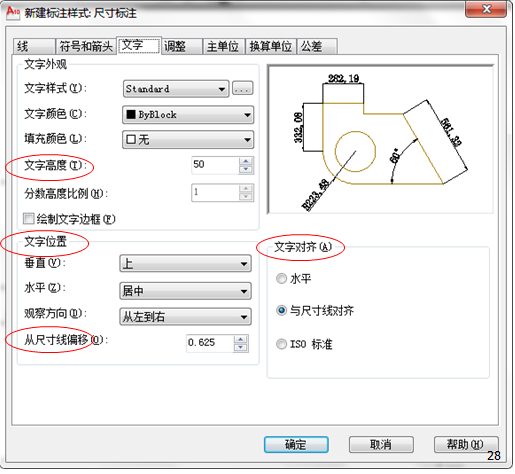

“文字” 选项卡

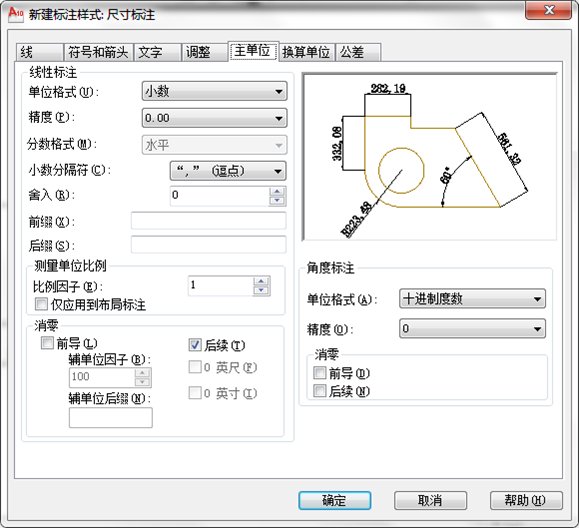

“主单位” 选项卡
