7.3 长度、角度与位置尺寸标注

讲课视频

长度尺寸标注是指在两个点之间的一组标注，这些点可以是端点、交点、圆心等；

角度标注用于标注两条相交直线之间的夹角；

位置标注用于通过标注选定点的坐标，来表明点的位置。

7.3.1 线性标注

方法

o  命令行：DIMLINEAR(或DIMLIN)

o  菜单：标注-〉线性

o  工具栏：标注-〉线性

7.3.2 对齐标注

使用“线性标注”标注倾斜结构尺寸时，须选择旋转角的方式标注，也可以使用对齐标注命令。

这种命令标准的尺寸线与所标注轮廓线平行，标注的是两点之间的距离尺寸。

方法：

o  命令:  DIMALIGNED

o  菜单：标注-〉对齐

o  工具栏：标注-〉对齐

7.3.3 角度型尺寸标注

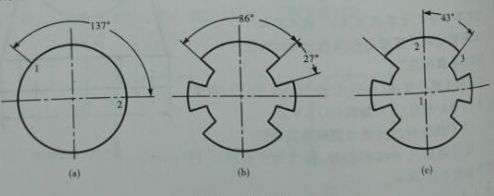

使用角度标注可以测量圆和圆弧的角度、两条直线间的角度或者3点之间的角度

启用“角度标注”命令，可以使用：

o  命令行：DIMANGULAR

o  菜单：标注-〉角度

o  工具栏：标注-〉角度

7.3.4 坐标标注

坐标标注以当前UCS的原点为基准，显示任意图形点的X或Y轴坐标。

方法：

o  命令行：DIMORDINATE

o  菜单：标注-〉坐标

o  工具栏：标注-〉坐标

7.3.5 基线标注

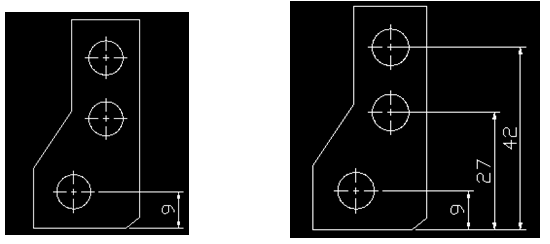

使用基线标注可以创建一系列基于同一条尺寸界线的尺寸标注，适用于长度标注、角度标注的。

要创建基线标注，必须先创建/选择一个线性或角度标注作为基准标注。基线标注将从基准标注的第一条尺寸界线处测量基线标注。

方法：

o  命令行：DIMBASELINE

o  菜单：标注-〉基线

o  工具栏：标注-〉基线

7.3.6 连续标注

连续标注用于多段尺寸串联，尺寸线在一条直线放置的标注。

要创建连续标注，必须先选择一个线性/角度标注作为基准标注。每个连续标注都从前一个标注的第二条尺寸界线处开始。

方法：

o  命令行：DIMCONTINUE

o  菜单：标注-〉连续

o  工具栏：标注-〉连续
