对象追踪

4.5 对象追踪


讲课视频


极轴追踪

极轴追踪就是AutoCAD中作图时可以沿某一角度追踪的功能。默认的极轴追踪是正交方向的，即0、90、180、270°方向。可以在草图设置中选择增量角度，如15°，那每增加15°的角度的方向都能追踪。还可自己设置特定追踪角度。

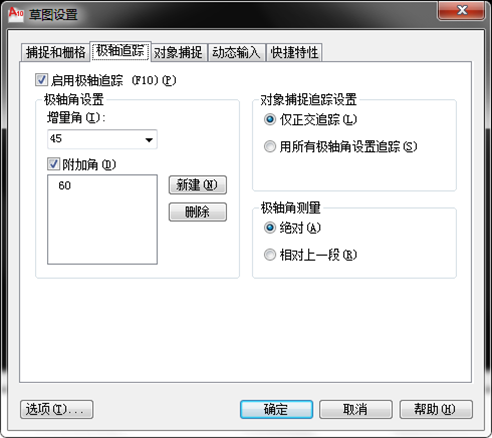

设置极轴追踪
