7.5 引线标注

讲课视频

AutoCAD提供了引线标注功能，可以标注特定的尺寸，如圆角、倒角等，还可以在图中添加多行旁注、说明。

引线标注中，指引线可以是折线，也可以是曲线，指引线端部可以有箭头，也可以没有箭头。

注释文字写在引线末端

有关引线标注命令：

• mleaderstyle——设置多重引线标注格式

• mleader——多重引线标注

• mleaderedit——添加引线

• mleaderalign——对齐多重引线标注（水平/垂直）

• mleadercollect——多重引线水平合并排列

• leader——引线标注

7.5.1 多重引线标注

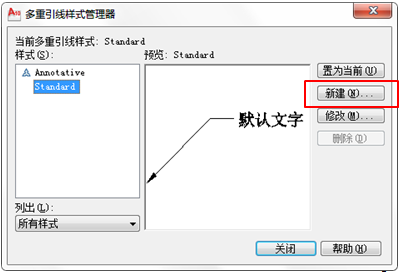

定义多重引线样式

命令行：MLEADERSTYLE

• 引线格式

• 引线结构

• 内容

多重引线标注

多重引线对象或多重引线可先创建箭头，也可先创建尾部或内容。

命令行：MLEADER

添加引线

将引线添加至多重引线对象。根据光标的位置，新引线可添加到选定多重引线的左侧或右侧。

命令：mleaderedit

多重引线对齐MLEADERALIGN

 多重引线合并

将内容为块的多重引线对象按水平方向合并排列。

方法：

命令行：MLEADERCOLLECT

菜单：修改-〉对象-〉多重引线-〉合并

工具栏：多重引线-〉合并

7.5.2 引线

用LEADER命令也可以创建引线标注，引线标注的设置与多重引线标注基本相同，引线标注的内容可以是形位公差，或是从图形其他部位拷贝的部分图形，还可以是一个图块。

命令行：LEADER

• 命令: leader

• 指定引线起点:

• 指定下一点:

• 指定下一点或 [注释(A)/格式(F)/放弃(U)] <注释>:  <正交 开>

• 指定下一点或 [注释(A)/格式(F)/放弃(U)] <注释>:

7.5.3 快速引线标注

利用QLEADER可以进行快速生成指引线及注释。与LEADER命令不同的是该命令可以通过命令行优化对话框进行用户自定义。
