8.1草绘环境概述

    草绘环境是Pro/E的一个独立模块，在其中绘制的所有界面图形都具有参数化尺寸驱动特性。在该环境下不仅可以绘制特征的截面草图、轨迹线和基准曲线，还可以根据个人的使用习惯设定草绘环境的绘图区背景、栅格密度和参考坐标的形式等多种属性。

8.1.1进入草绘环境

1.新建草绘文件进入草绘环境

新建文件时在【新建】对话框中选择【草绘】单选按钮，并制定文件名称。然后单击【确定】按钮，即可进入草绘环境。如图8-1所示

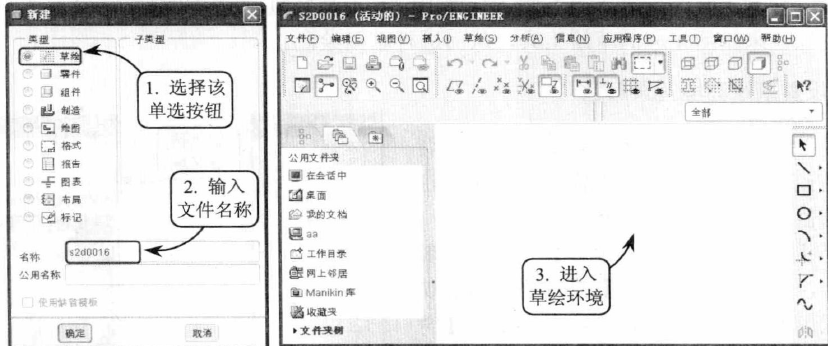

                  图8-1新建草绘文件进入草绘环境

2.单击[草绘]按钮进入草绘环境。在新建的【零件】或【组件】环境界面中，单击右侧工具栏中的【草绘】按钮，进入草绘环境。3.利用建模工具进入草绘环境    在特初建模过程中，单击特征操拄面板中的【放置】按钮，并在下滑面板中单一击【定义内部草绘】按钮。然后在打开的【草绘】对话框，分别指定草绘平面和视图参照方向，即可进入草绘环境，效果如图8-2所示。

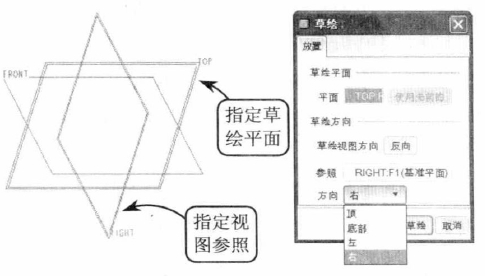

                     图8-2从建模环境进入草绘环境

8.1.2设置草绘环境

    草绘环境界面是绘制草图的基本界面，所有草图的绘制都要在这个界面中进行。该界面提供了各种绘制工具。可以单击右侧工具栏中的各工具按钮，也可以选择【草绘】下拉菜单中的各选项，来激活相应的草绘工具，从而进行草图绘制。

1.设置草绘环境背景颜色

    当进入草绘环境后，系统默认的绘图区背景颜色是蓝色，用户可以根据需要来设定自己喜爱的颜色，具体设置方法如下。    选择【视图】l【显示设置】l【系统颜色】选项，打开【系统颜色】对话框。然后切换至【图形】选项卡中单击【背景】选项左侧的颜色块按钮，即可在打开的【颜色编辑器】对话框中设置不同颜色的背景，效果如图8-3所示。

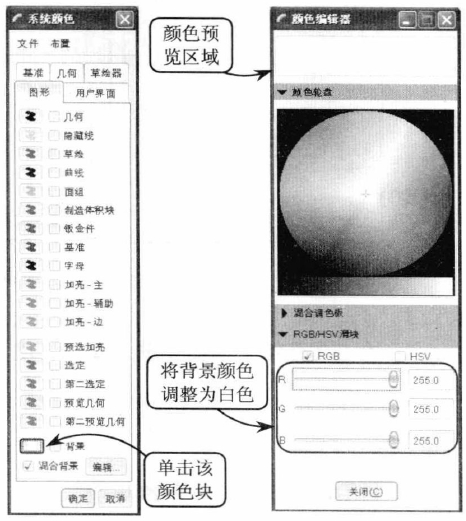

                        图8-3背景颜色设置

2.设置草图图元颜色

   利用草图颜色设置功能可以对草图中的几何图元、几何约束和曲率显示等草图各类元索的显示颜色进行修改。这在绘制包含较多图元线条和尺寸标注复杂截面图形时，方便设置不同的颜色加以区分，并给图形绘制和修改带来很大帮助。

选择【视图】l【显示设置】l【系统颇色】选项，在打开的【系统颜色】对话框中切换至【草绘器】选项卡。该选项片中列出了各类图形元素的名称和名称所对应的图形颜色，单击各选项左侧的颜色块按钮，即可打开图元颜色列表框。此时选择所需的颜色选项，草图中相应的图元颜色也将随之变化，效果如图8-4所示。

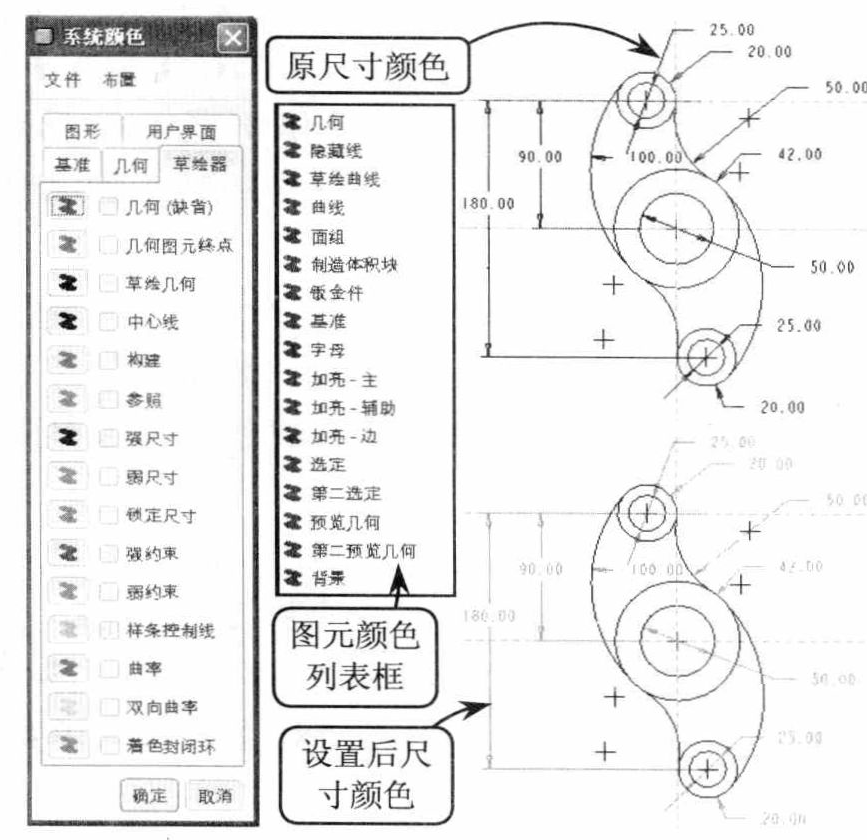

                        图8-4 设置草图颜色
