基准特征

9.1基准特征


     基准特征是进行建模的重要参考。不管是绘制草图或实体建模,都需要一个或多个基准来确定其在空间的具体位置。因此基准特征在设计时主要起辅助作用,而在打印图纸时基准特征并不显示。

9.1.1基准点

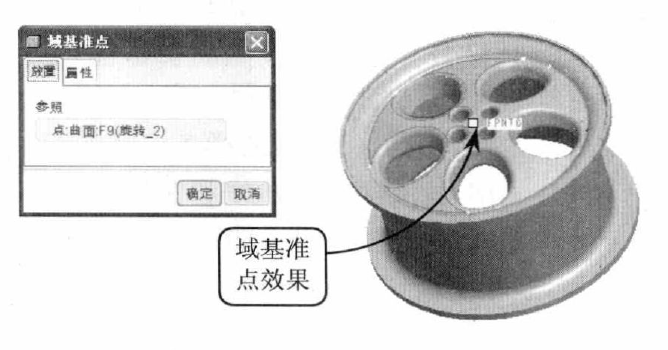

    基准点既可以构造基准曲线和基准轴等基准特征,也可以作为创建倒圆角时的控制点。此外还可以作为创建拉伸、旋转等基础特征的终止参照平面,或作为创建孔特征、筋特征的偏移或放置参照对象来使用。

1、一般基准点

 一般基准点是在图元的交点或偏移某图元所创建的基准点。创建一般基准点首先需要定义基准点的放置参照(包括曲而、曲线、边或基准平面等),以指定基准点的位置然。然后选择偏移参照,设置定位尺寸确定点的位置。          单击【基准点】按钮,打开【基准点】对话框。此时该对话处于半激活状态,当在绘图区选取一个参照对象后,可以将其全部激活。下图所示为选取实体边线,此时基准点以白色方框显示,可通过设置该点在边线上的比例值来确定点的具体位置。

  在【基准点】对话框中,可通过【偏移参照】选项组中的两种方式设置偏移参照。

   (1)【曲线末端】方式

设置偏移距离有两种方式:

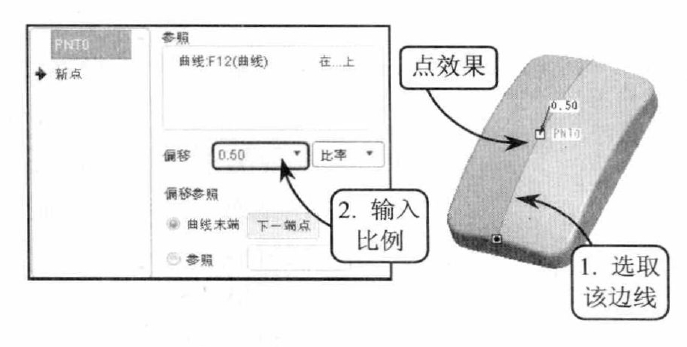

比率

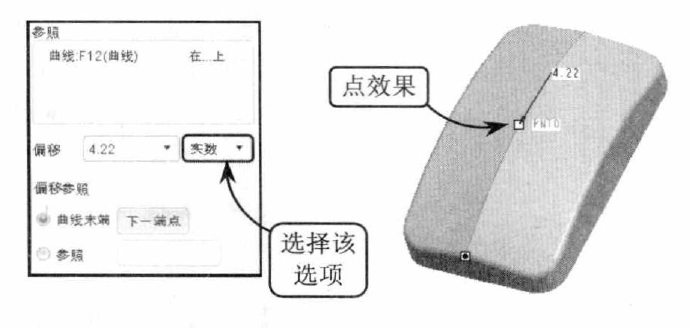

实数

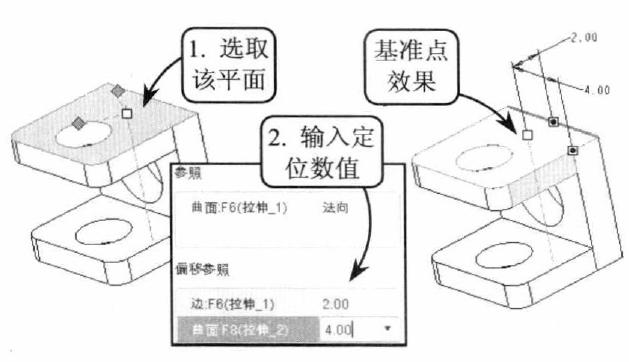

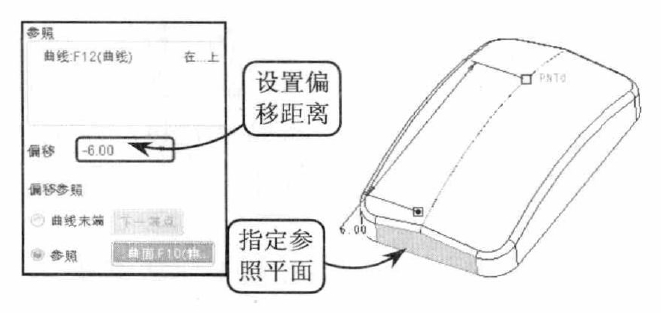

(2)【参照】方式

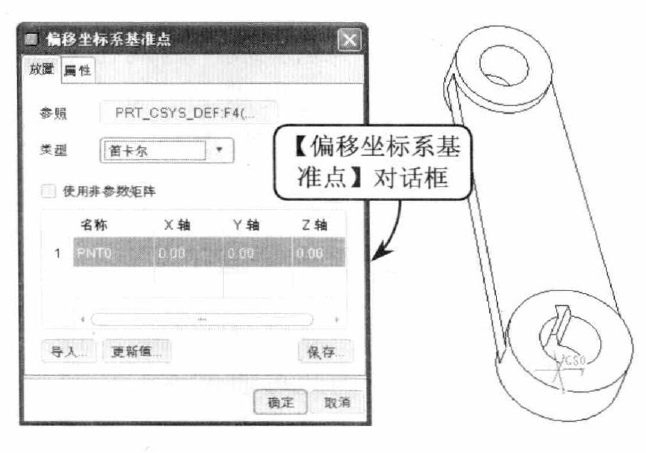

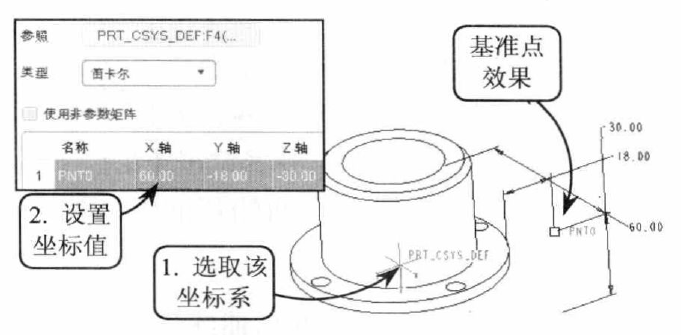

2、偏移坐标系基准点




9.1.2基准轴

    基准轴既可以作为盘类零件的中心轴线,还可以作为特征创建的定位参照,也可以用于特征环形阵列时的中心参照,此外还可以直接作为几何放置参照使用。

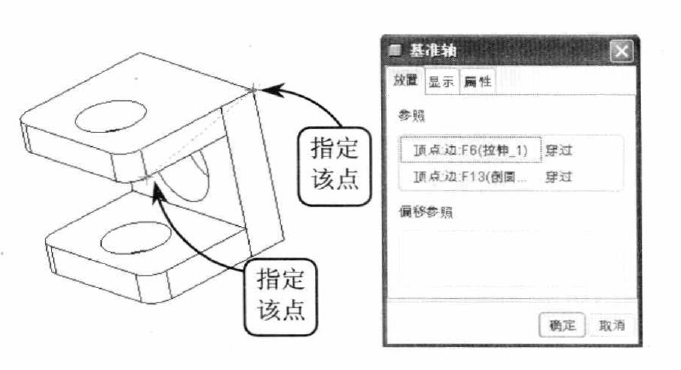

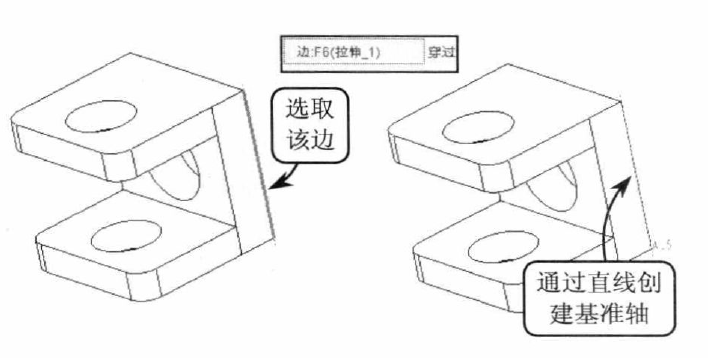

1、通过两点

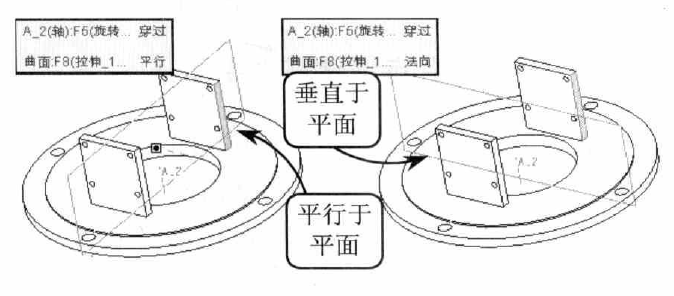

2、通过平面上一点且垂直于平面

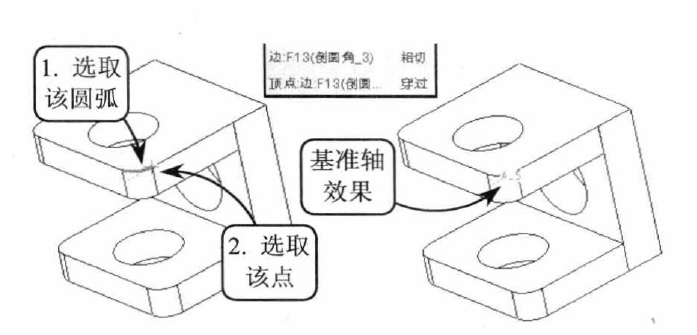

3、通过曲线上一点并与曲线相切

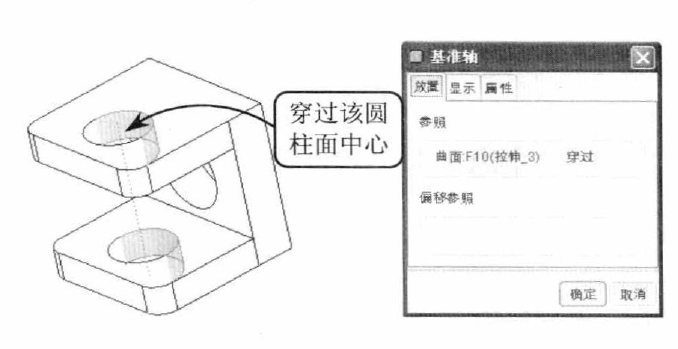

4、通过圆柱面的轴线


9.1.3基准曲线

    曲线是创建曲面的基本元素,如何快速有效地创建曲线,是创建曲面的关键。基准曲线是创建基准曲面的基础,可作为扫描或扫描混合特征等的辅助线或参考线。

    创建基准曲线可以在草绘环境中直接绘制,也可以由指定的基难点或剖截面来创建。下面介绍6种创建基准曲线的方法。

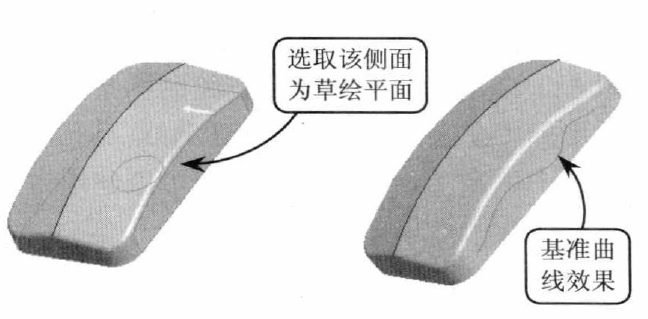

1、草绘基准曲线

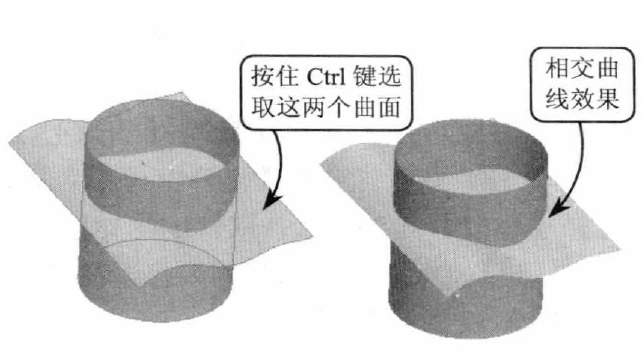

2、曲面相交创建基准曲线

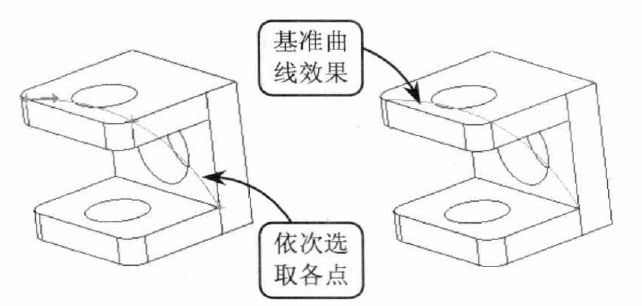

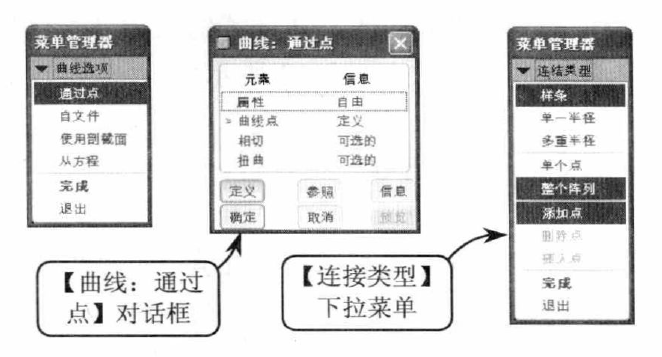

3、经过点创建基准曲线

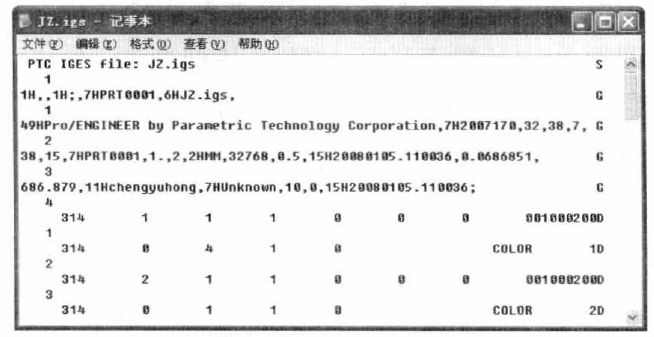

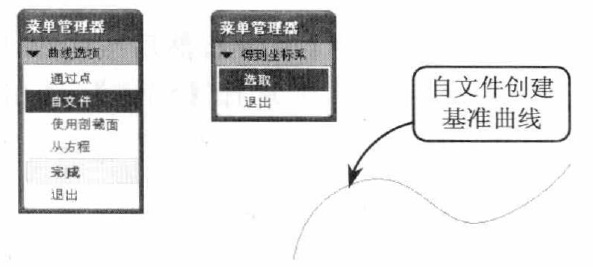

4、自文件创建基准曲线

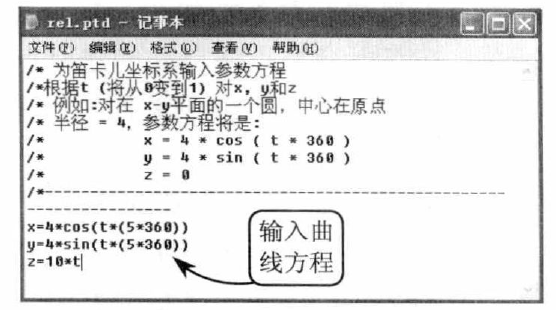

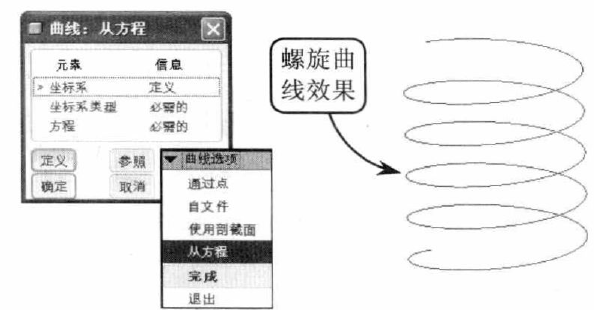

5、从方程创建基准曲线

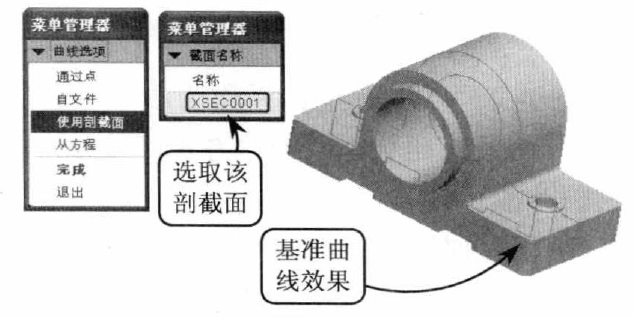

6、使用剖界面创建基准曲线

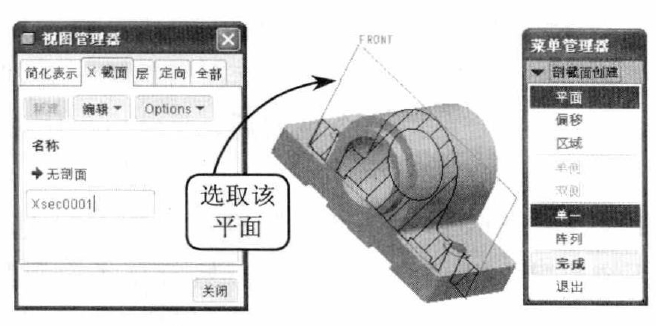

    该方式是通过一个平面与实体相截,从而创建相交边界线,以此边界线作为基准曲线。使用该方式创建基准曲线的关键是创建剖截面。



8.1.4基准坐标系

    坐标系由1个原点和3个坐标轴构成,它是创建特征的基础,也是零件设计或组装的基准。包括笛卡尔、柱坐标和球坐标3种类型

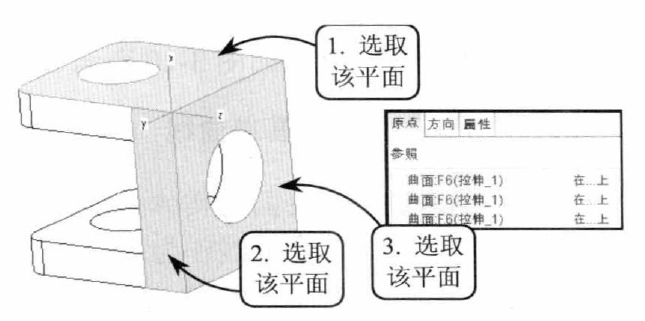

1、通过3个平面

    该方式是指通过指定3个平面的交点确定坐标系的原点。其中第一平面法向为X轴方向,第个平面法向为Y轴方向,第三个平面将坐标系定位。

    具体步骤如下图所示。

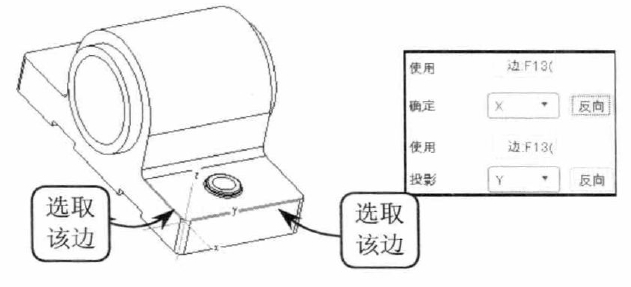

2、通过两轴线

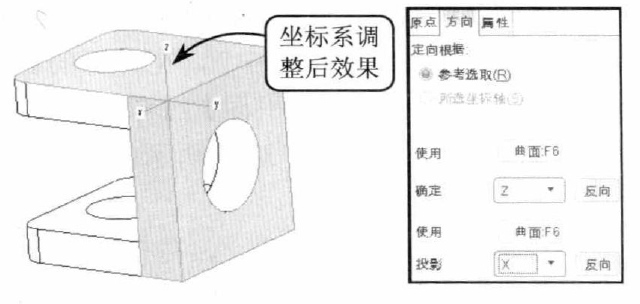

3、偏移或旋转坐标系

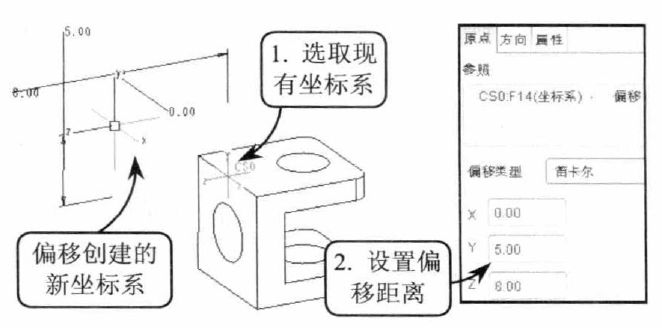

(1)偏移创建坐标系

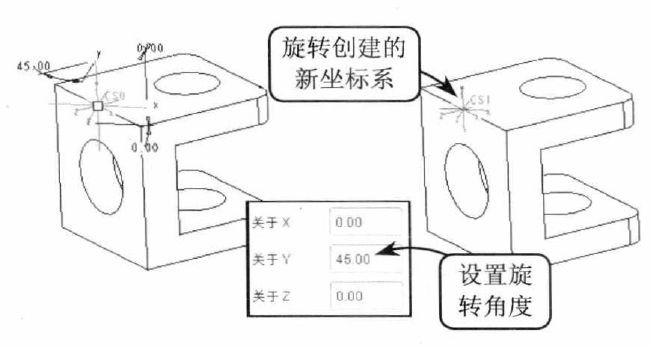

(2)旋转创建坐标系


9.1.5基准平面

基准平面是一个作为后续特征的参考平面。它可以用作特征的尺寸标注参照、剖面草图的草绘平面、剖面草绘平面的定向参照面和视角方向的参考。此外,基准平面还可作为装配时零件相互配合的参照面、创建剖视图的参考面,以及镜像特征时的参考面等。

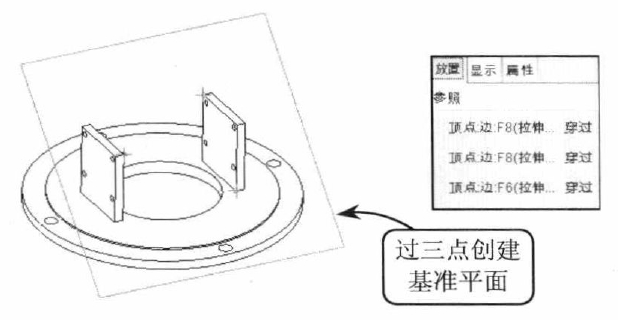

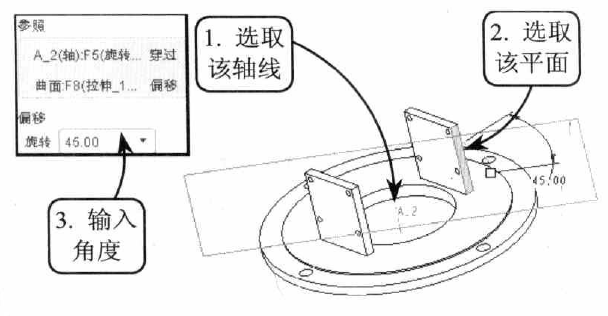

1、通过3个点创建基准平面

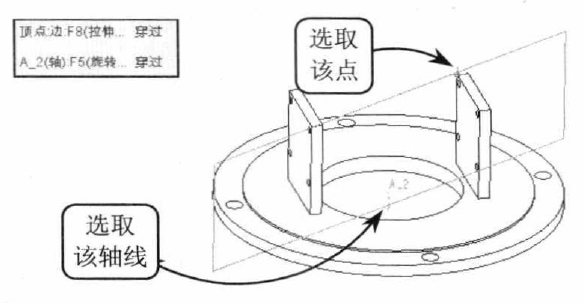

2、通过一点和一直线创建基准平面


3、通过一直线与平面创建基准平面

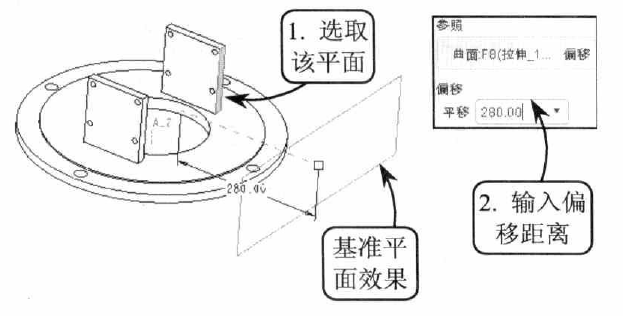

4、通过一平面创建基准平面

该方式是通过选取的实体表面、基准平面或其他形状的任意平面为参照对象,通过偏移一定距离来创建基准平面。
