孔特征


11.1孔特征

    孔特征是在模型上切除实体材料后留下的中空回转结构。在零件设计中孔特征是最常见的特征,它虽可以通过拉伸剪切或旋转剪切创建,但这些方法效率较低。为了提高设计效率,Pro/E提供了专门的孔特征,主要包括简单孔、草绘孔和标准孔3种。

11.1.1创建简单孔

    简单孔又称为直孔,是最简单的孔特征类型。它放置于曲面并延伸到指定的终止曲面,或者由用户自定义深度。

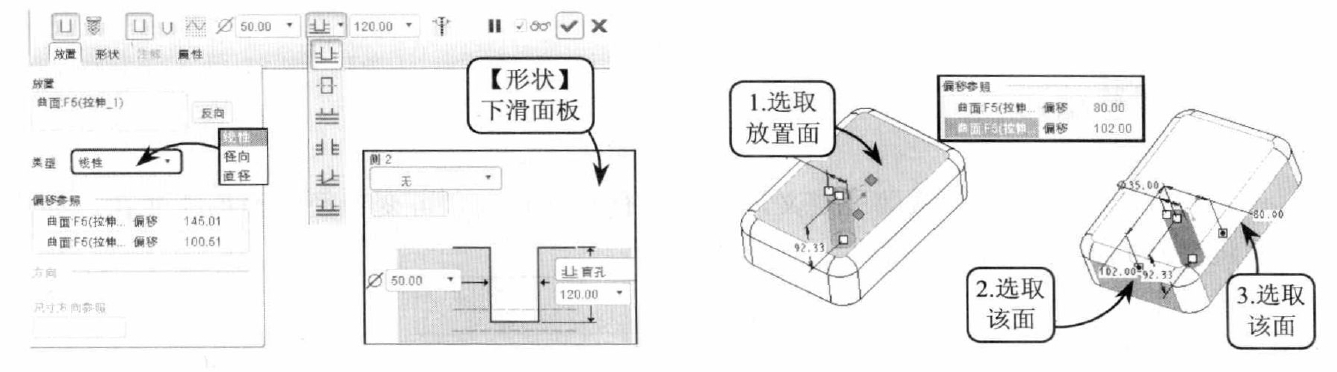

    在【工程特征】工具栏中单击[【孔】按钮,将打开【孔特征】操控面板,效果如图所示。在该操控面板中根据放置参照的不同,简单孔可分为以下两种类型。

1、线性

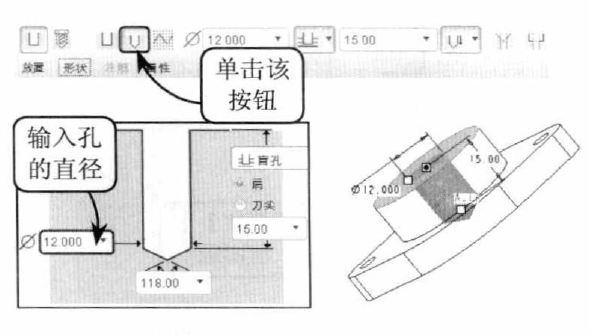

    该孔方式是通过两个线性尺寸对孔进行定位。通过该方式创建孔,需要在模型下指定一个用于放置孔的参照平面和两个用于定位孔的偏移参照。然后设置偏移参数和孔形状参数,即可完成创建。

   下图所示为选取实体顶而为孔的放置面,此时图中将预览孔的放置效果。然后拖动孔两侧的两个绿色图柄,分别至相应的边、点、轴线或平面,确定孔的定位参照,并分别设置两个参照的距离。


孔深度的设置方式有6种:

(1)盲孔

(2)到下一个

(3)穿透

(4)对称

(5)到选定的

(6)穿至

2、径向和直径

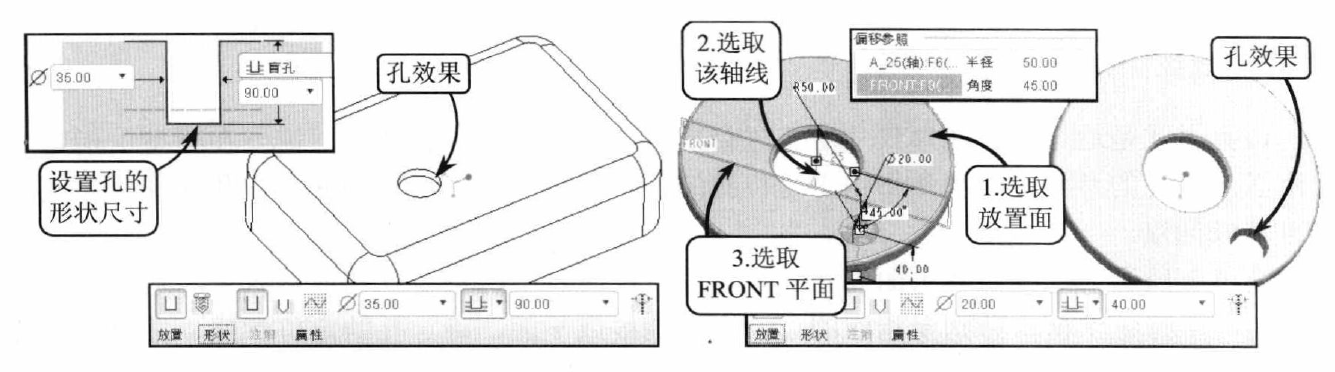

    径向和直径都是通过平面极坐标系来定义孔的位置。因此在选取放置面后,必须指定用于确定角度值的参考平面和确定径向值的中心参考轴线。然后设置具体偏移尺寸、孔径和孔深等参数即可。

    下图所示为选取实体项向为孔的放置面后,拖动孔的一侧绿色图柄至一轴线,并拖动孔的另一侧绿色图柄至一平面。然后分别设置径向半径和角度数值确定孔位置,单击【应用】按钮,即可完成孔的创建。


11.1.2创建草绘孔

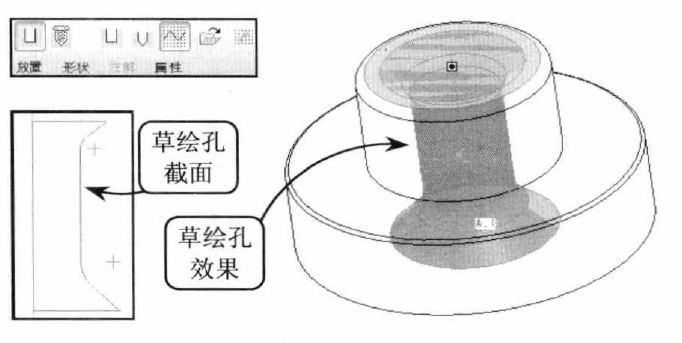

 在【孔】操控面板中单击【使用草绘定义钻孔轮廓】按钮,此时该按钮的右侧将出现两个按钮:单击【打开现有的草绘轮廓】按钮,可打开现有的草绘文件作为孔的侧向截而;单击【激活草绘器以创建剖面】按钮,可进入草绘环境绘制孔的剖面轮廓。然后退出草绘环境后,即可按照上面所介绍的方法对孔进行定位,效果如图所示。


11.1.3创建标准孔

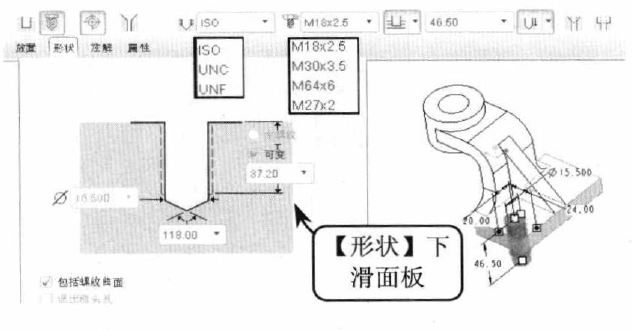

     利用【孔】工具可以创建ISO,UNC和UNF这3种通用规格的标准孔。在【】操控面板中单击【创建标准孔】按钮,即可将控制面板切换至标准孔界面。其中在【螺钉尺寸】下拉列表和【形状】下滑面板中,可以选择孔的标准,并可以对标准孔的具体形状作进-修改,效果如图所示。

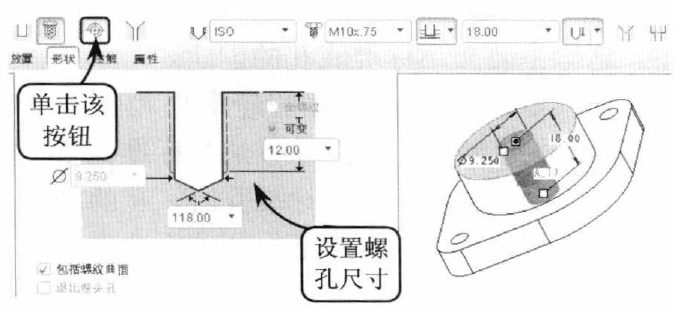

1、攻丝

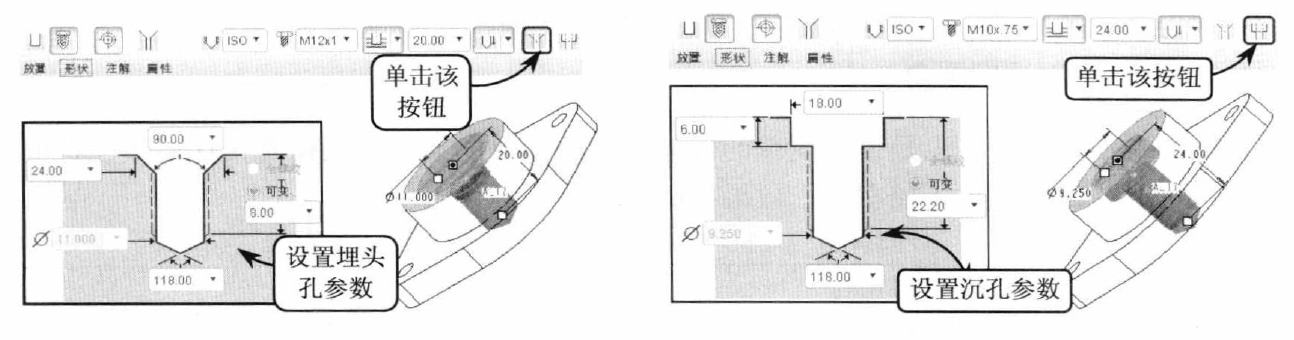

2、埋头孔

3、沉孔


4、矩形孔和标准底孔
