组件装配概述

12.1组件装配概述

    一个成功的产品,不光需要有高质量的零件,还需要按设计要求将各个零件组装起来,才能发挥其功能。Pro/E提供的装配功能即是通过设置零件间的约束,来限制零件间的自由度,以虚拟模拟现实生活中机构零件的装配效果。

12.1.1组件装配方法

    组件装配就是使用各种约束方法,定义组件中各零件间的相对自由度。研究制定合理的装配工艺,采用有效的保证装配精度的装配方法,对提高产品质量具有十分重要的意义。常用的装配方法主要有以下两种。

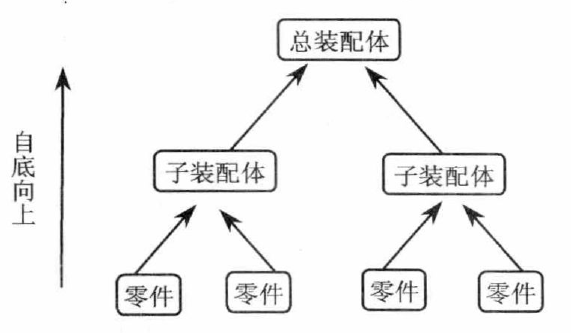

1、自底向上的装配设计方法

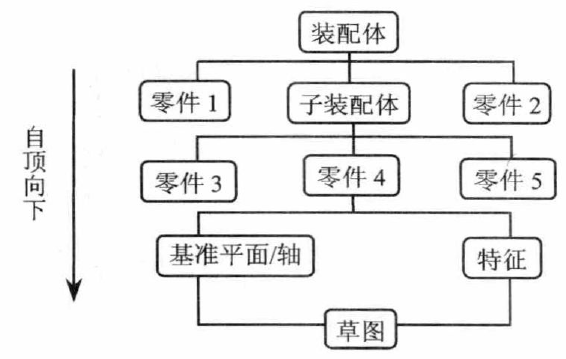

2、自顶向下的装配设计方法


12.1.2组件装配的基本知识

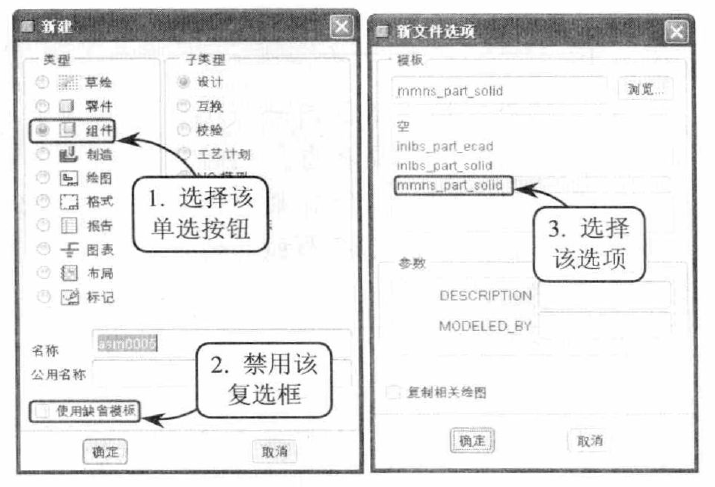

1、创建装配文件

    单击【新建】按钮,在打开的【新建】对话框总选择【组件】单选按钮,并禁用【使用缺省模板】复选框。然后单击【确定】按钮,在打开的【新文件选项】对话框中包括多个模板供用户选择,效果如图所示。


2、操作装配文件

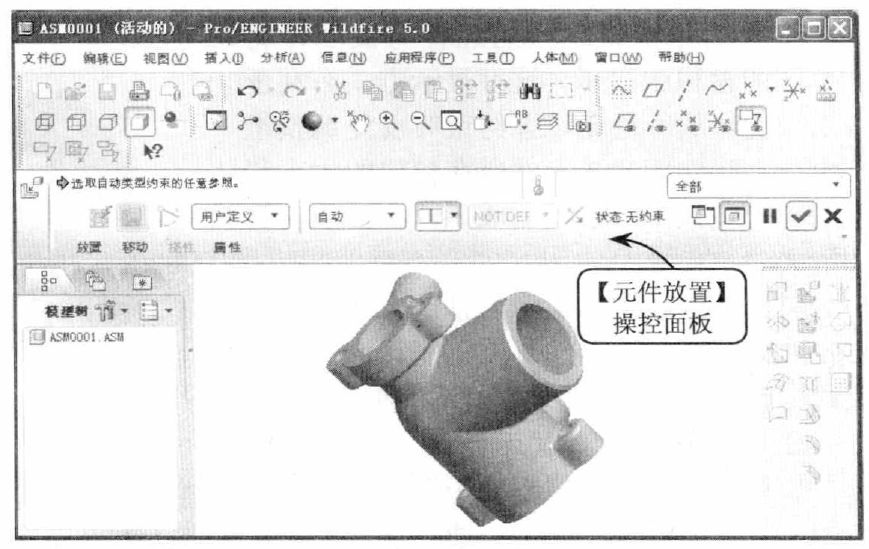

(1)装配元件

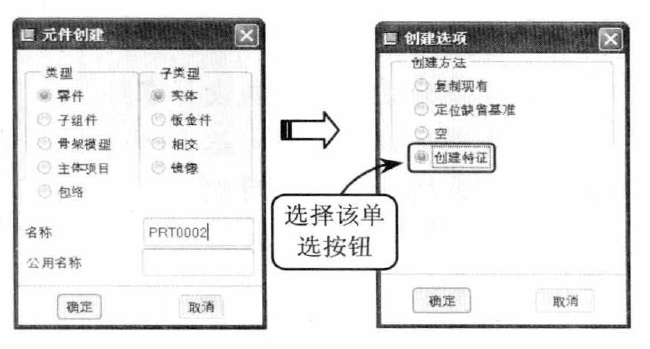

(2)创建元件


3、显示装配文件

(1)组件窗口显示文件

(2)独立窗口显示文件

(3)两种窗口同时显示文件
