8.4标注草绘

    当草绘图形绘制好后，尺寸标注即自动添加。但这些自动添加的尺寸与设计要求之间往往存在一定的差距，致使草图对象无法满足所需的设计要求。此时便可以利用系统提供的尺寸标注工具，对草图对象进行合适的尺寸标注，以创建出满足设计要求的草图。

8.4.1 尺寸标注方法

弱尺寸修改为强尺寸。

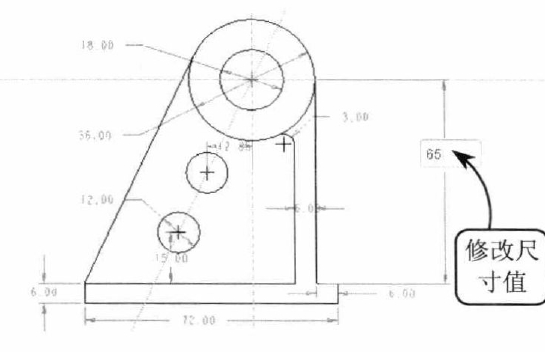

1、双击修改

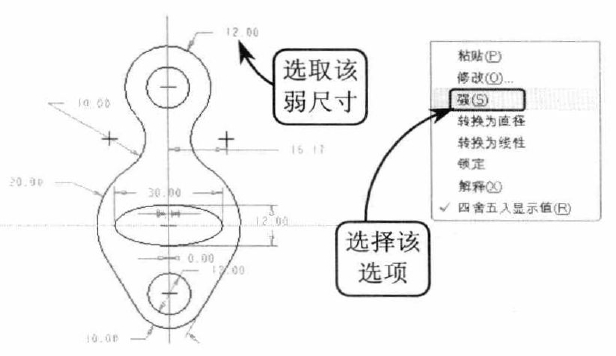

2、弱尺寸转换为强尺寸

3、尺寸标注工具

8.4.2线型尺寸标注

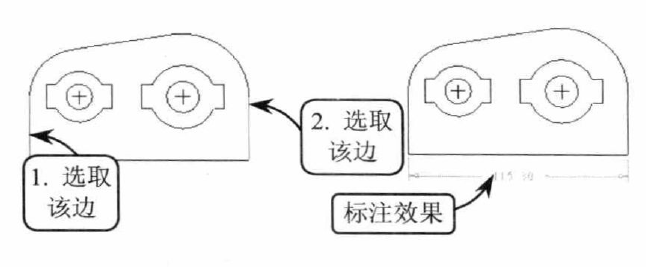

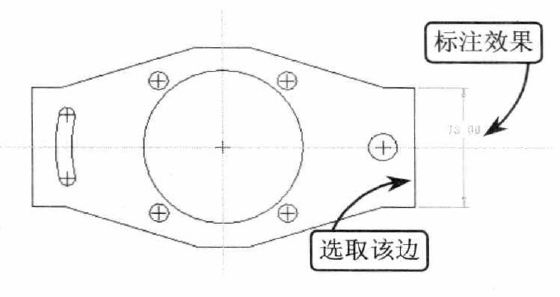

1、标注直线长度

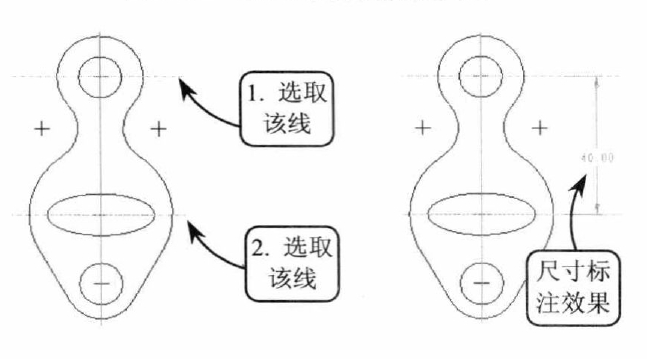

2、标注直线垂直距离

8.4.3角度标注

利用该工具可以为两直线之间的夹角和圆弧的圆心角添加角度标注。这两种角度标注类型介绍如下。

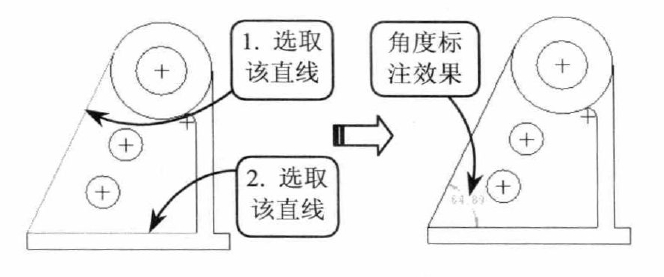

1、标注两直线夹角

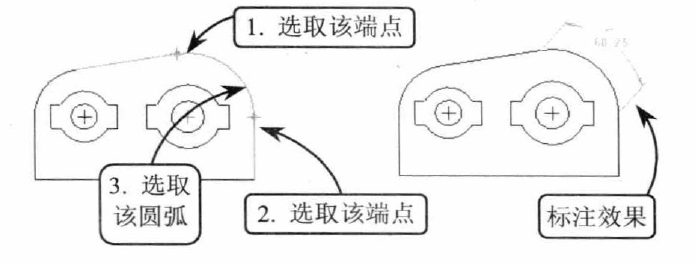

2、标注圆弧圆心角

8.4.4径向尺寸标注

径向尺寸标注包括圆直径、半径的标注和椭圆半轴的标注两种类型。接下来分别介绍这两种类型的标注。

1.标注圆的直径和半径

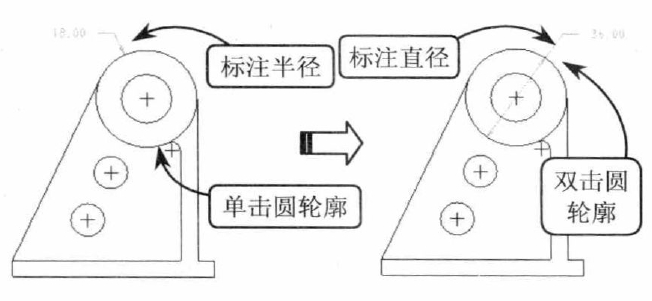

    标注圆的半径与直径或弧的曲率半径与直径时，在所选图元下单击则标注半径，双击则标注直径，效果如图所示。

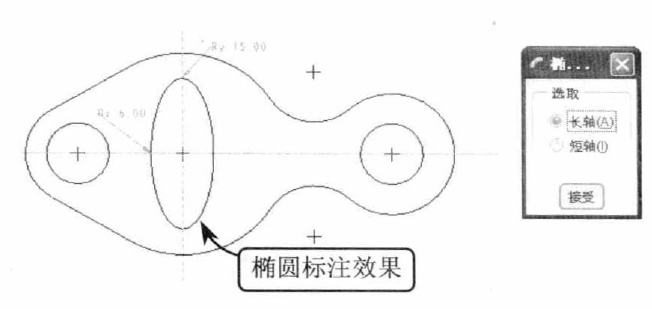

2.标注椭圆
