9.2 注释特征

    注释特征是在三维模型中注释的文字、符号，以及关系式等信息内容，主要用于说明或反映模型加工的重要尺寸、精度、公差和公差配合等技术信息。

9.2.1注释

    注释是为了补充说明某一设计结构或表达特殊设计要求而加入的注释文本，如向模型中添加带引线或无导引线标志的注释信息，包括文字、几何图形等信息内容。

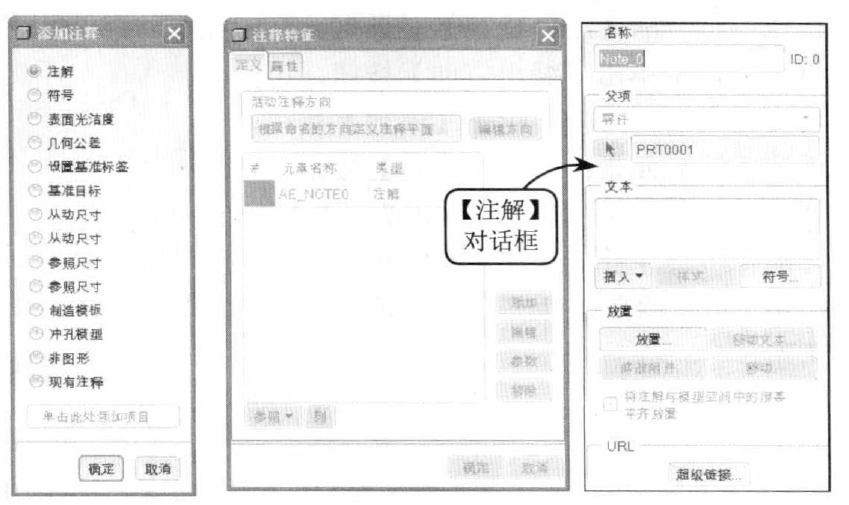

    单击【插入注释特征】按钮，打开【添加注释】对话框和【注释特征】对话框。然后在【添加注释】对话框中单击【确定]按钮，便可在打开的【注解】对话框中设置注释文本名称和编辑注释信息。

1、名称

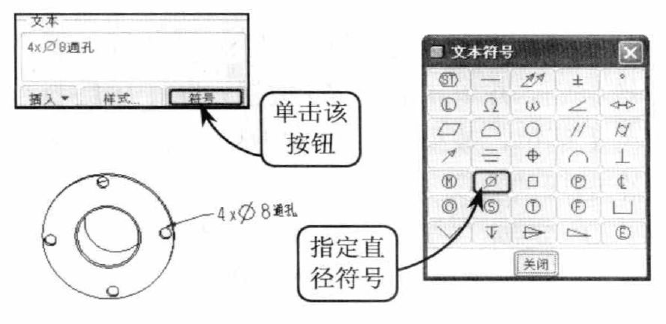

2、文本

    在该选项中可编辑注释的文字信息。

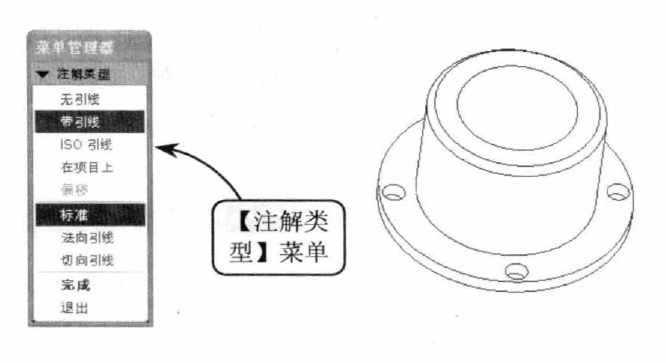

3、放置

（1）无引线

（2）带引线

（3）ISO导引

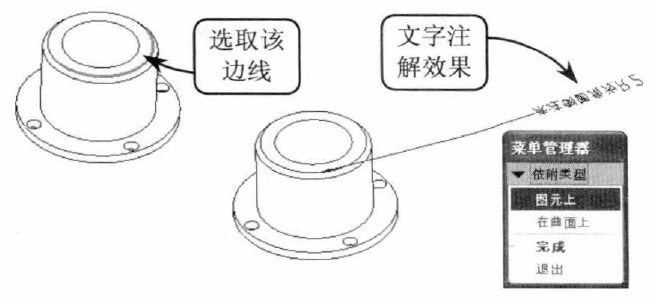

（4）在项目上

（5）偏移

（6）标准

（7）法向引线

（8）切向引线

9.2.2符号

符号足通过选取或自定义方式向模型中添加的几何符号信息，包括表面粗糙度、电器符号和标牌等标志符号。

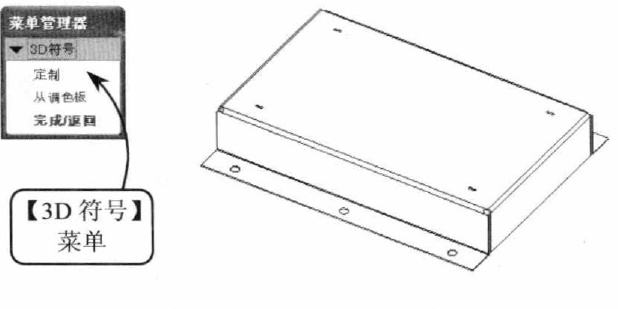

    在【添加注释】对话框中选择【符号】单选按钮，并单击【确定】按钮，将打开【3D符号】菜单，效果如图所示。该菜单中两个选项的含义介绍如下。

   （1）定制

   （2）从调色板

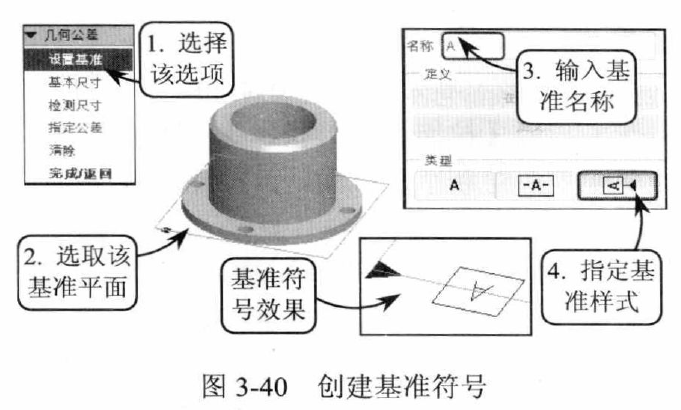

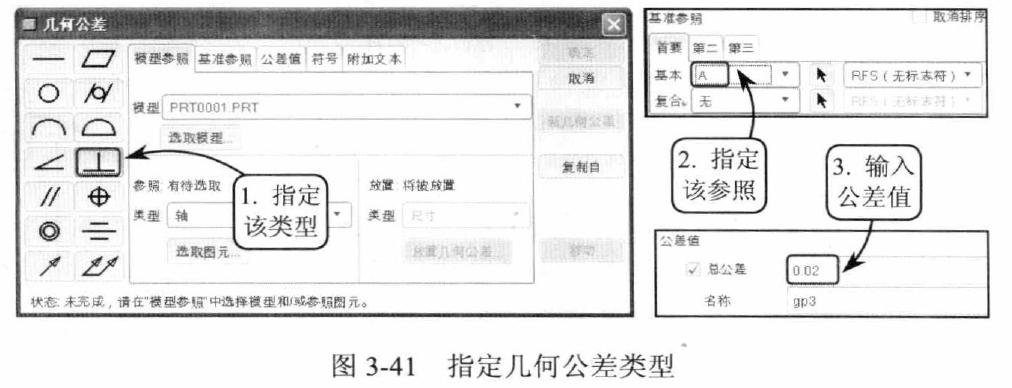

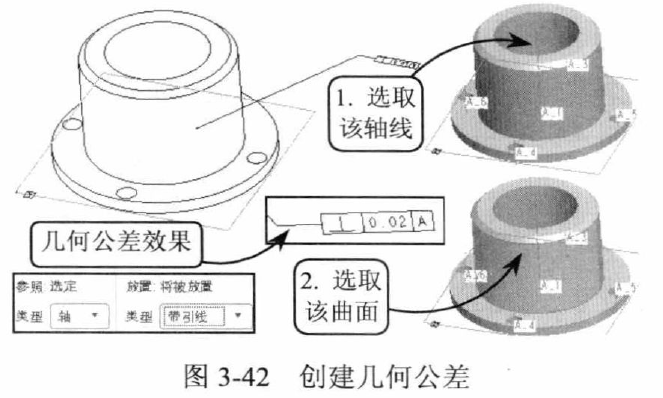

9.2.3几何公差

    几何公差是用来指定在设计过程产品零件的尺寸和形状与精确位之间允许的最大偏差。几何公差不会对模型几何的再生产生任何影响，主要包括形位公差、基准符号、公差值以及其附加文本等内容。
