10.2 拉伸特征

    拉伸特征是最基本的基础特征，也是定义三维集合的一种基本方法。该特征是将二维截面延伸到垂直于草绘平面的指定距离处来形成实体。在建模过程中经常利用该_工具创建比较规则的模型。

10.2.1创建拉伸特征

    拉伸特征是剖截面沿一定方向延伸所创建的特征。通过该操作既可以向模型中添加材料，也可以从模型中去除材料。其中添加或去除材料后的每一部分特征都是独立的个体，可以对其进行单独编辑或修改。

    在【基础特征】工具栏中单击【拉伸】按钮，将打开【拉伸】操控面板，效果如图所示。在该操控而板中既可以进入草绘环境绘制截面图形，还可以设置拉伸特征的类型、深度和方向，以及预览拉伸特征的效果。该操控面板包括实体和曲面两种类型。

1、创建拉伸实体

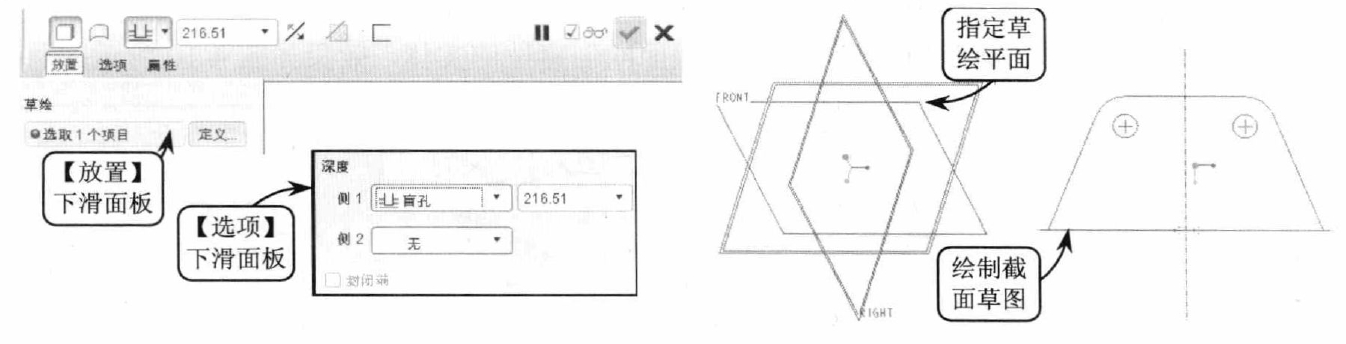

    在【拉伸】操控面板中单击【实体】按钮，下滑面板，并在该下滑面板中单击【定义】按钮。指定要创建的特征类型。然后展开【放置】即可进入草绘环境绘制截面草图，效果如图所示。

【拉伸】操控面板包括以下3种拉伸深度方式。

（1）盲孔

（2）对称

（3）拉伸至

（4）穿至

（5）穿透

（6）到下一个

2、创建拉伸曲面

    创建拉伸曲面特征，其所绘的拉可申截面既可以是开放的单条直线、圆弧或多段线等，也可以是封闭的轮廓曲线。

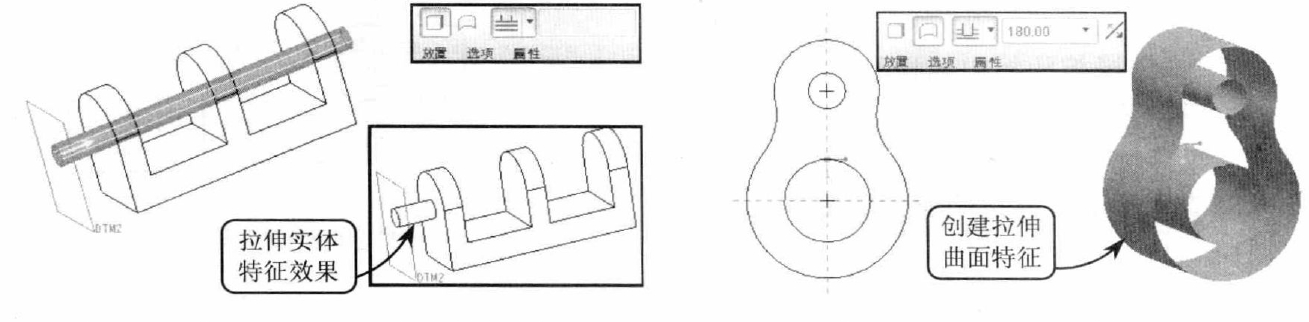

    在【拉伸】操控面板中单击【曲面】按钮，并绘制截面草图。然后设置相应的拉伸深度，即可创建拉仲曲面特征，效果如图所示。

10.2.2创建拉伸薄壁特征

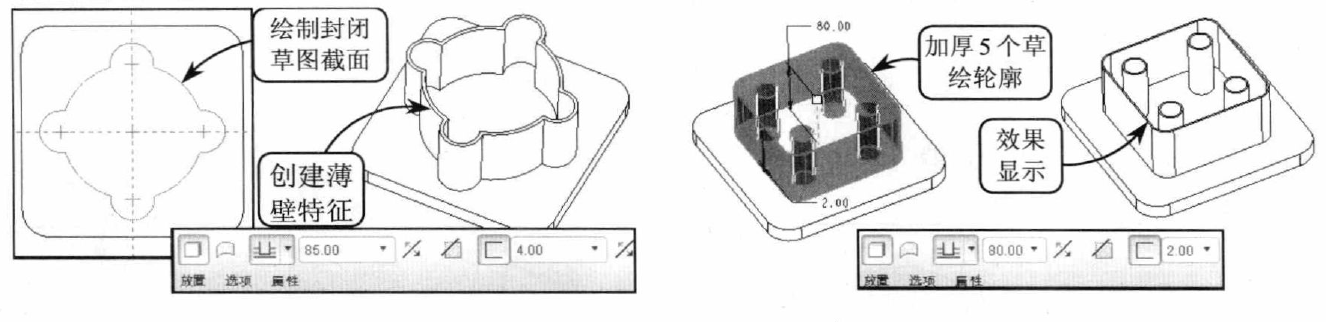

10.2.3 创建拉伸剪切特征

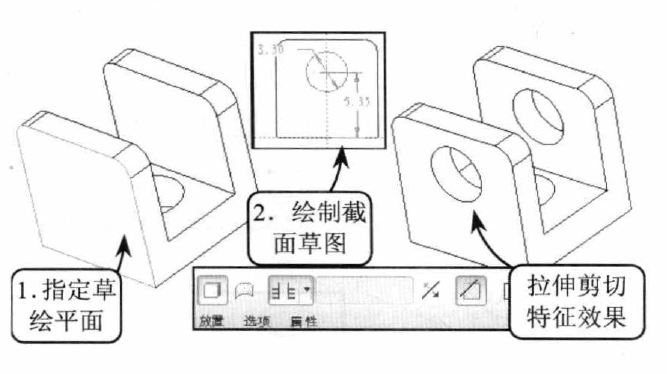

    在【拉伸】操控面板中选择【实体】类型，并单击【去除材料】按钮。然后进入草绘环境绘制截面草图，并设置拉伸深度值，即可创建拉伸剪切特征，效果如图所示。
