10.3 旋转特征

    旋转特征是将草绘截面绕定义的中心线旋转一定角度所创建的特征。与拉伸特征类型一样，旋转特征也是最基本的特征之一。创建旋转特征时，需指定的特征参数包括剖面所在的草绘平面、剖面的形状、旋转方向和旋转角度。

10.3.1 创建旋转特征

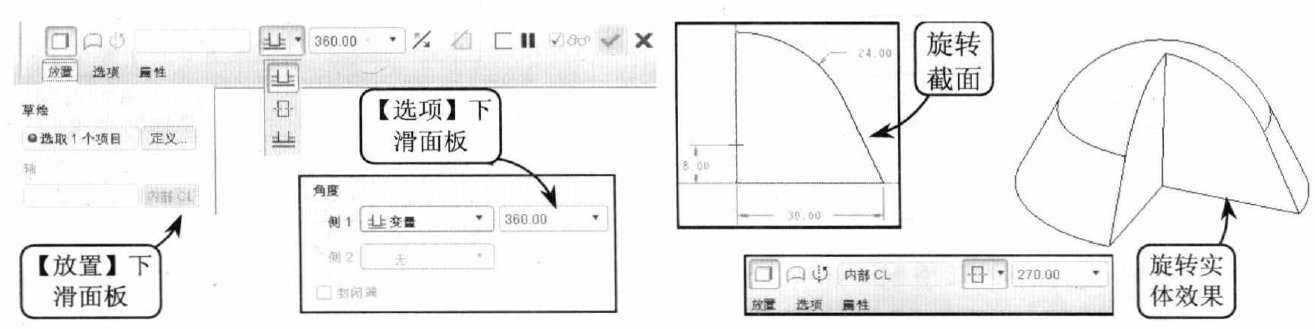

    单击【旋转】按钮，将打开【旋转】操控面板，效果如图所示。在该面板中包括实体和曲面两种类型。其中实体特征又分为实心实体和薄壁两种。如果要创建实体特征，绘制的剖截面必须是封闭的轮廓曲线;如果要创建曲面特征，则剖截面可以是单个的直线、圆弧、样条曲线或封闭的曲线组合。

    在【旋转】操控面板中可设置以下3种旋转角度方式。

（1）盲孔

（2）对称

（3）旋转至

10.3.2 创建旋转剪切特征

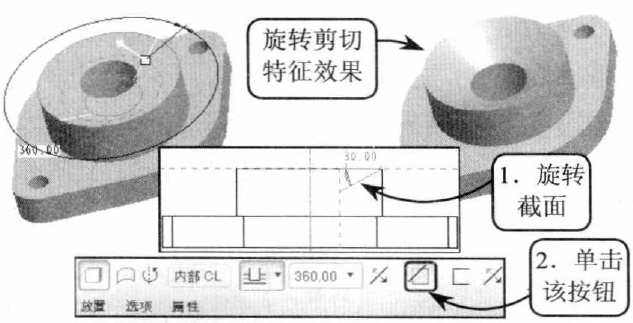

     在【旋转】操控面板上选择【实体】类型，并单击【去除材料】按钮。然后在【放置】下滑面板中单击【定义】按钮，进入草绘环境绘制截面草图。接着返回到特征操控面板，设置旋转角度方式，并设置旋转角度，创建旋转剪切特征，效果如图所示。
