10.4扫描特征

    扫描特征是通过草绘或者选取轨迹线，沿该轨迹线对草绘截面进行扫描所创建的扫描实体、薄板或曲而特征。利用该工具，可以创建形状比较复杂的零件。常规的截面扫描，可使用创建特征时所草绘的轨迹，也可以指定从基准曲线或边作为扫描轨迹。

10.4.1创建恒定剖面扫描特征

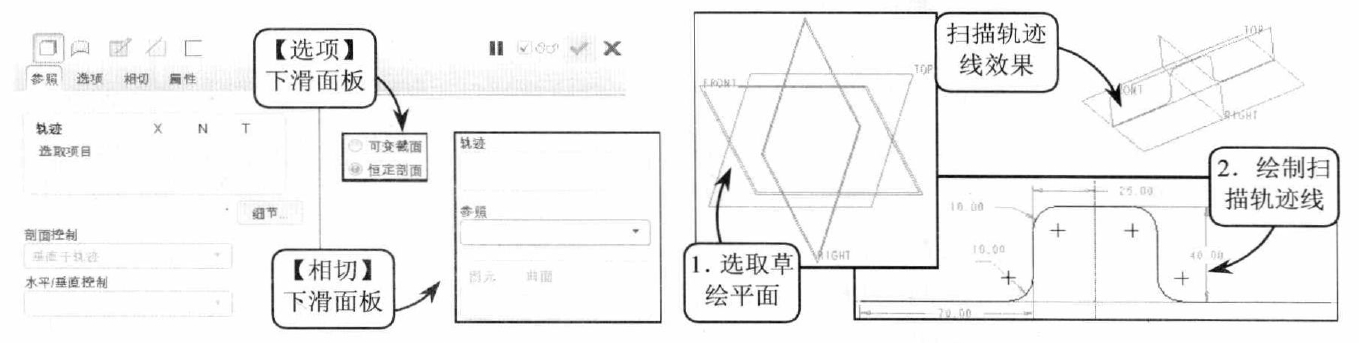

单击【变截面扫描】按钮，将打开【扫描】操控面板，效果如图所示。在该操控面板中单击【实体】)或【曲面】按钮，可创建实体和曲面类型的扫描特征；单击【创建薄板特征】按钮，可创建扫描薄壁特征;而单击【去除材料】按钮，可将扫描特征从实体模中去除材料。

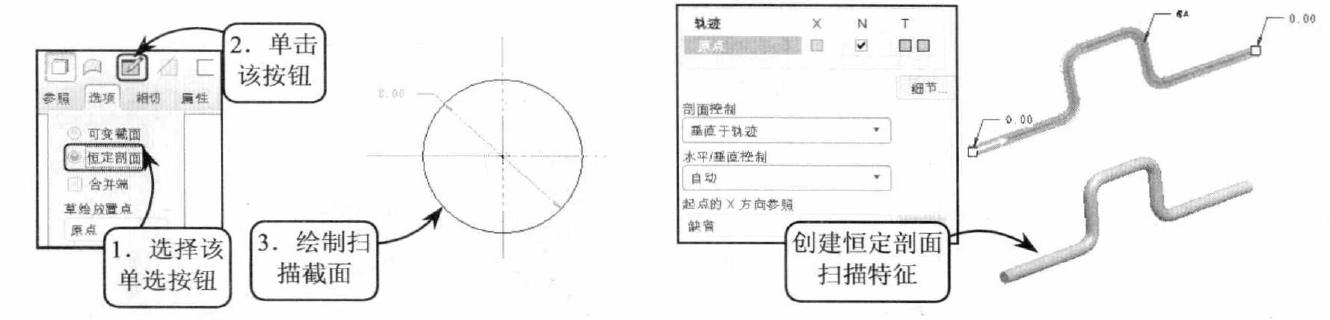

    绘制好扫描轨迹线后，单击【可变制面扫描】按钮，在打开的【扫描】操控而板中选择特征的类型，并在【选项】下滑面变中选择【恒定剖面】单选按钮。然后单击【草绘扫描剖面】按钮，进入草绘环境绘制扫描截面，效果如图所示。

    接下来在【参照】下滑面板中定义原点轨迹线、剖界面和轨迹线的位置关系。一般系统默认设置扫描全程中扫描截面始终垂直于扫描轨迹，并自动设定X和Y向参照。最后单击【应用】按钮}，即可创建恒定扫描特征，效果如图所示。

10.4.2创建可变剖面扫描特征

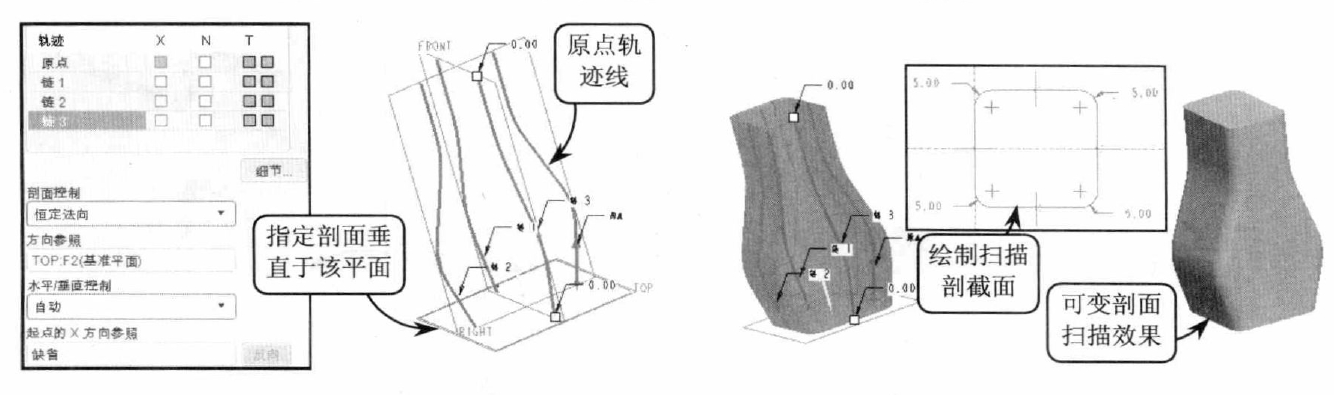

    可变剖面扫描特征是沿轨迹线有规律延伸，而剖截面呈无规则变化的实体和曲而特征。 一般通过扫描轨迹线来控制剖截面扫掠过程。在绘制剖截面过程中，需要设定草图对象与扫描轨迹线之间的几何约束关系，从而创建形态多变的实体模型。
