10.5 混合特征

    混合特征是将多个截面通过一定的方式连在一起而创建的特征，因此创建混合特征必须绘制多个截面，并且截面的形状以及连接方式决定了混合特征鼓后的成形形状。当一个模型中有多个不同的截面时，经常利用该工具进创建。

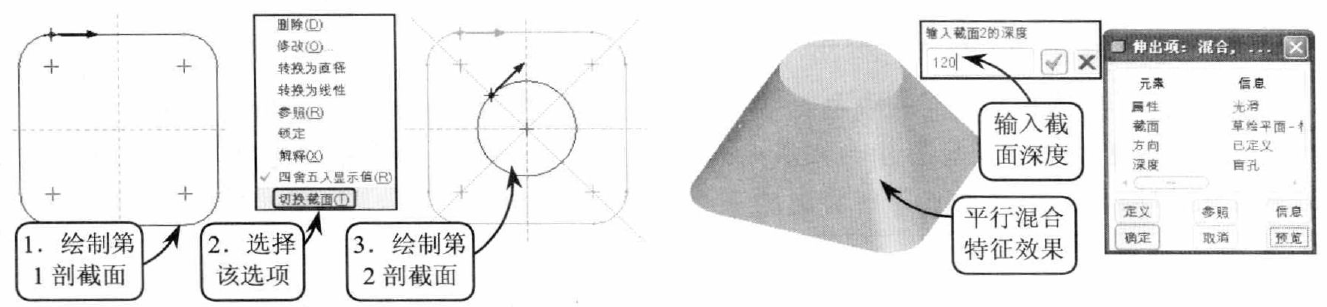

10.5.1平行混合特征

   平行混合特征是按照平行混合的方式，连接两个或两个以上的平行剖截面而创建的特征。其中所有的剖截面均在同一草绘环境下绘制，并且均互相平行。在创建该混合特征时，需要指定各截面之间的距离来决定混合特征的深度。

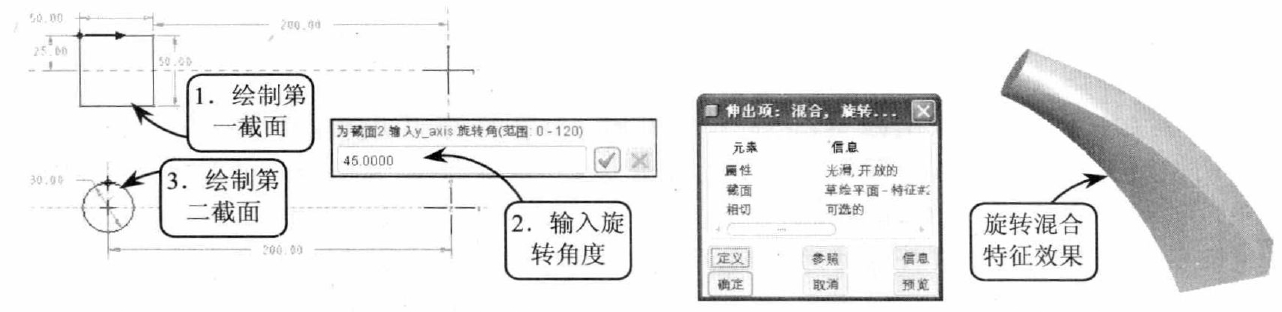

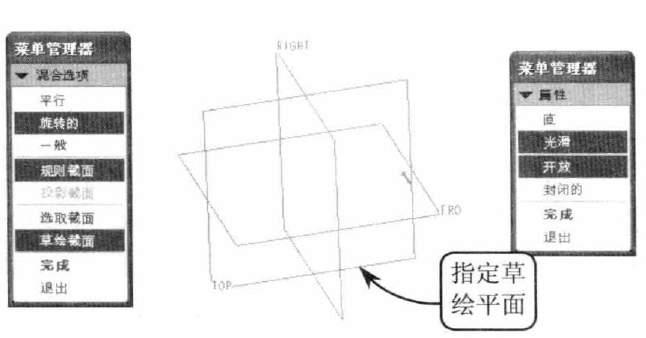

10.5.2旋转混合扫描

    旋转混合扫描每个剖界面都要在不同的草绘环境中单独草绘，而且各个剖界面由于旋转空间位置发生了改变，还需要在每个草绘截面创建一个坐标系，并且要对齐各个坐标系，从而确定各个剖截面的空间方位。

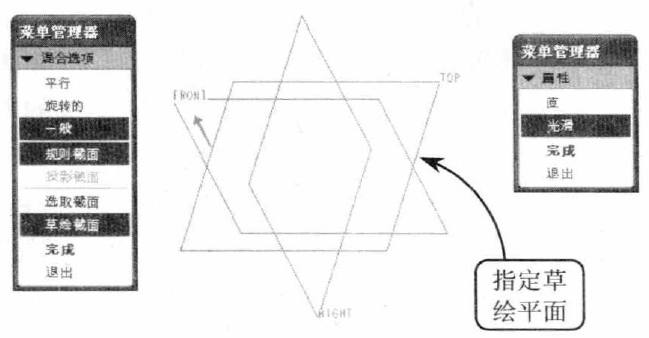

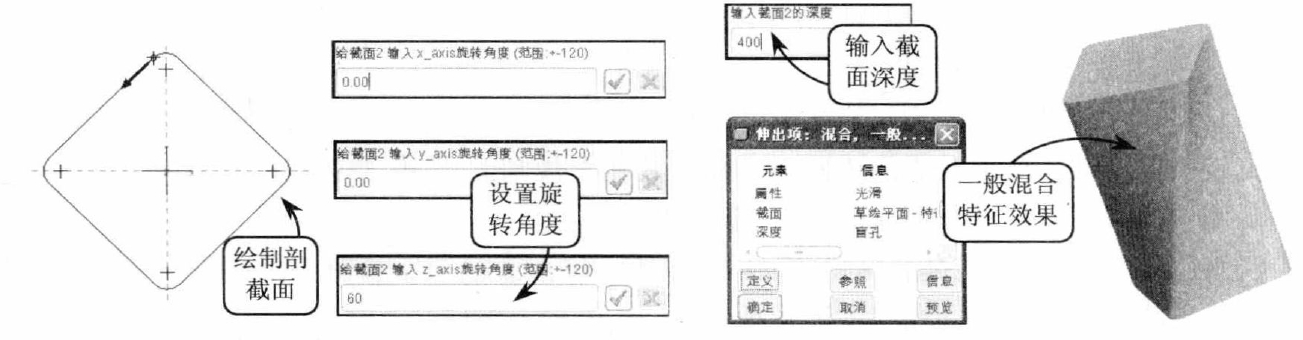

10.5.3 一般混合特征

    创建一般混合特征时，首先在打开的【混合选项】菜单中选择【一般】∣【规则截面】∣【草绘截面】∣【完成】选项。然后设置属性，并指定草绘平面进入草绘环境，效果如图所示。
