筋特征

10.6 筋特征

   筋特征是连接到实体曲面的薄板或腹板的实体特征,主要用于加固零件,防止出现必要的弯折。筋特征必须是在其他特征之上,并且其草绘剖面必须是开放的。此外筋特征也可以通过拉伸特征来创建。

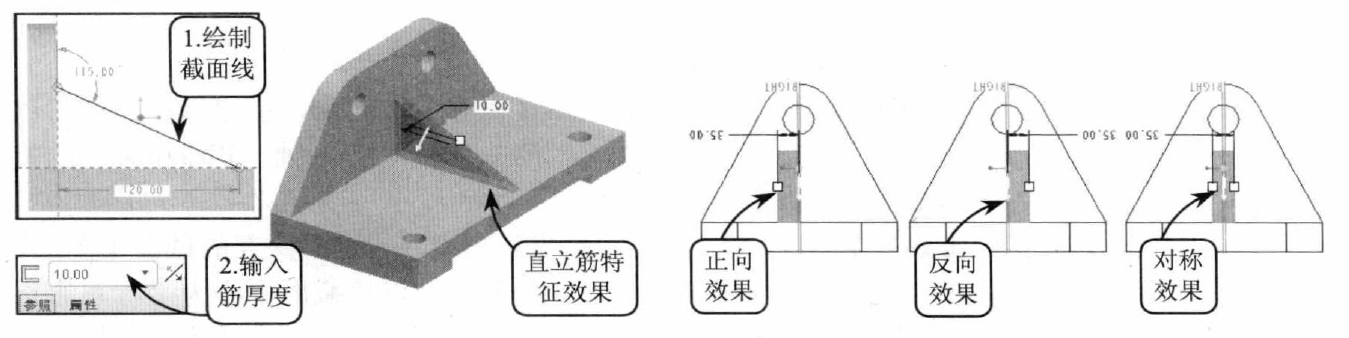

10.6.1创建直立式筋特征

 直立式筋特征是指与筋特征所接触表面都是平面的情况下所创建的筋特征,如矩形表而等。这种筋的创建方法类似于拉伸特征。

    单击【筋特征按钮,将打开【筋特征】操控面板。然后在【参照】下滑面板中单击【定义】按钮,进入草绘环境绘制筋的截面直线。接着指定筋的厚度和方向,即可完成该类筋特征的创建,效果如图所示。

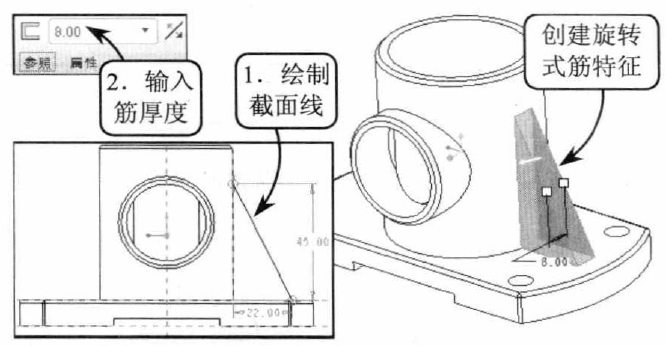

10.6.2创建旋转式筋特征

    选择【筋特征】工具后,在[【参照】下滑面板中单击【定义】按钮,进入草绘环境绘制筋的截而直线。接着指定筋的厚度和方向,即可完成该类筋特征的创建,效果如图所示。

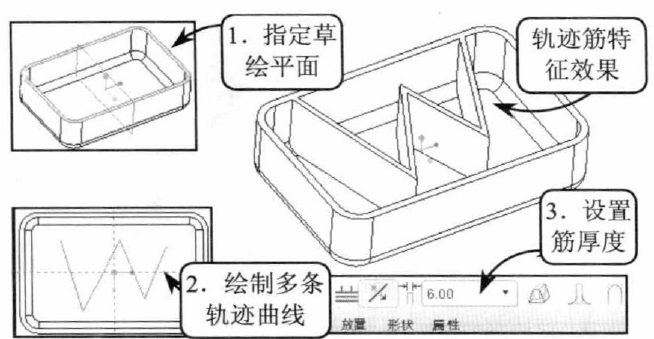

10.6.3创建轨迹筋特征

    单击【轨迹筋】按钮,打开【轨迹筋】操控面板。然后在【放置】下滑面板中单击【定义】按钮,并选取草绘平面进入草绘环境绘制多条截面线段。接着设置厚度参数,即可创建轨迹筋特征。
