倒角特征


11.4倒角特征

    通过倒角可以对模型的边或拐角进行斜切削,以避免产品周围的棱角过于尖锐。可以进行倒角操作的对象包括实体的表而或曲面。倒角类型主要包括边倒角和拐角倒角两种。

11.4.1边倒角

    边倒角是常用的一种倒角形式。该类倒角是以模型上的实体边线为参照,通过移除共有该边的两个原始曲面之间的材料来创建斜角曲面。

    单击【边倒角】按钮,打开【边倒角】操控面板。然后在实体模型中选取边线,设置倒角类型并输入参数值,即可创建边倒角特征,效果如图所示。其中【边倒角】操控面板种各选项的义介绍如下。


1、边倒角类型

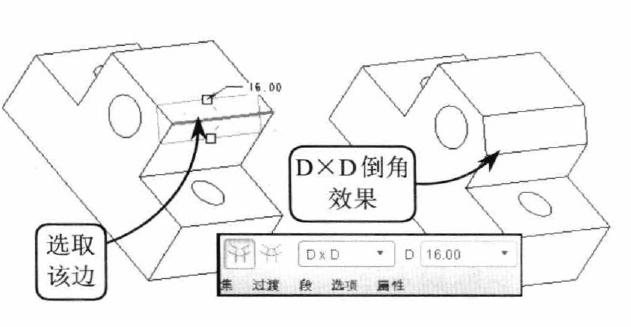

(1)D×D

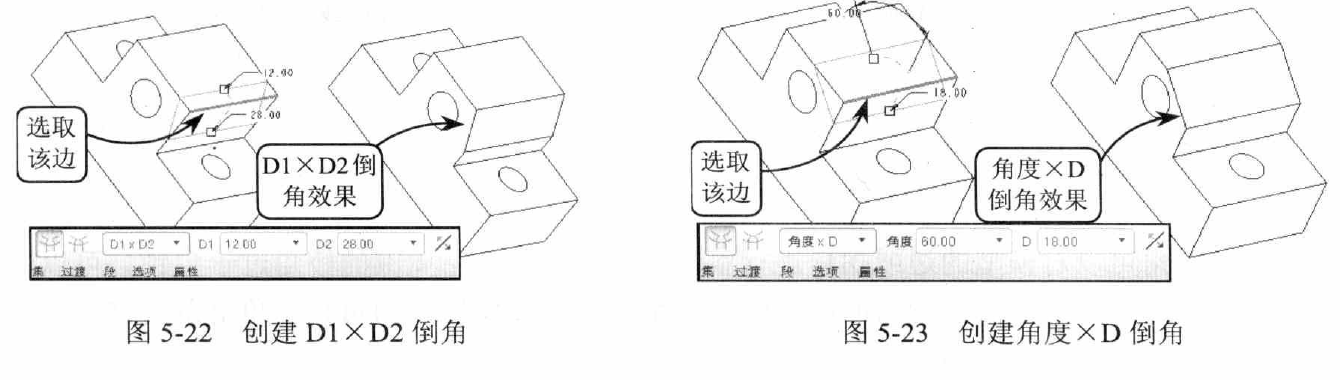

(2)D1×D2

(3)角度×D

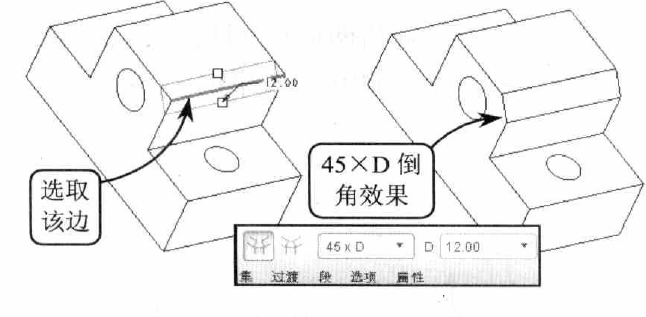

(4)45×D

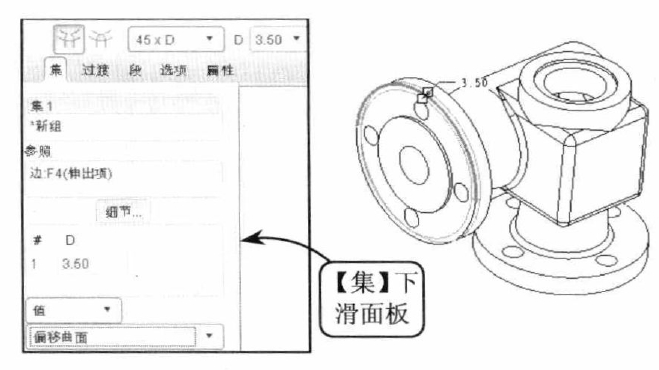

2、【集】下滑面板

【集】下滑面板中可以一次同时定义多个倒角参数、添加或删除倒角参数。

(1)参照选择区

(2)参照设置区

(3)创建方式

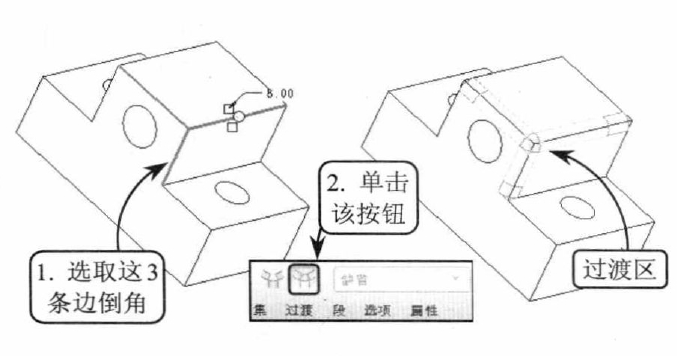

3、边倒角过渡设置

   如果有多组倒角相接时,在相接处常常会发生故障,或者需要修改过渡类型。此时可在【边倒角】操控面板中单击【过渡】按钮,切换至过渡显示模式,模型窗口中将显示过渡区域的形式,效果如图所示。


(1)缺省

(2)曲面片

(3)拐角平面

11.3.2拐角倒角

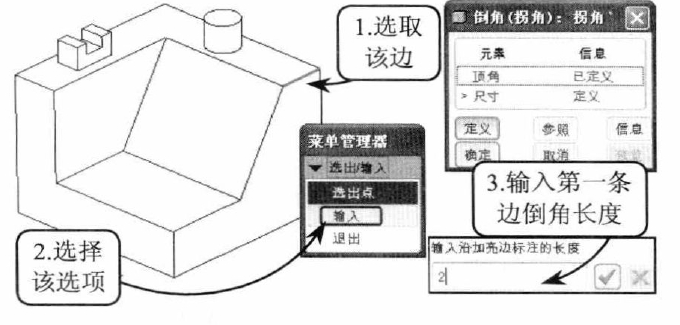

1、创建拐角倒角

    选择【插入】∣【倒角】∣【拐角倒角】选项,打开【倒角(拐角):拐角】对话框。然后选取模型顶点的一条边线确定拐角,并在打开的【选出/输入】菜单中选择【输入】选项。此时输入沿该边的倒角距离,即可完成第成第一条拐角边的设置,效果如图所示。

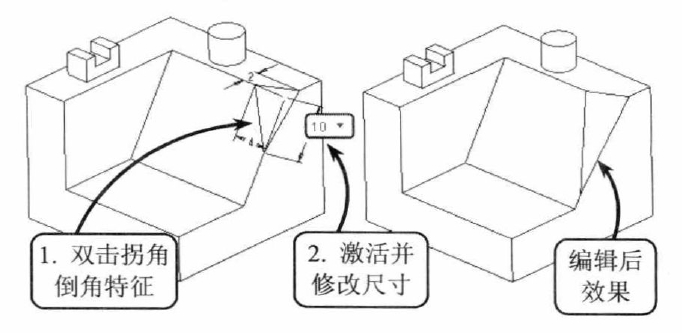

2、编辑拐角倒角

    当所创建的拐角倒角不符合设计要求时,可以双击倒角特征显示倒角尺寸。然后双击要修改的倒角尺寸对其进行修改,并单击【再生】按钮,将显示编辑后的倒角效果,如图所示。
