壳特征


11.4壳特征

    壳特征指将实体内部掏空,只留有一个特定壁厚的壳。其中可以选取一个或者多个曲面作为壳移除的参照面。如果用户没有指定所要移除的面,系统将自动创建一个封闭的壳体,将零件的整个内部都掏空,且空心内部没有入口。

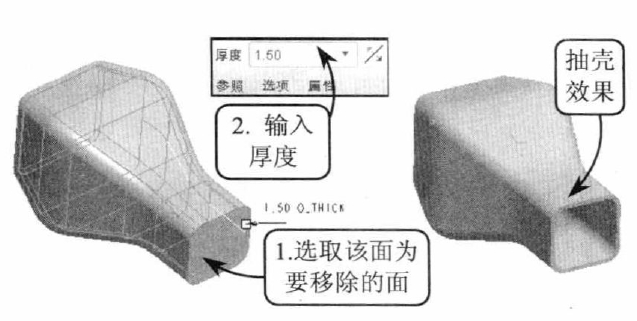

11.4.1删除面抽壳

    选择【壳】工具后,按住Ctrl键依次选取模型上要删除的面,并设置壳体厚度,即可创建均匀厚度的壳体特征,效果如图所示。

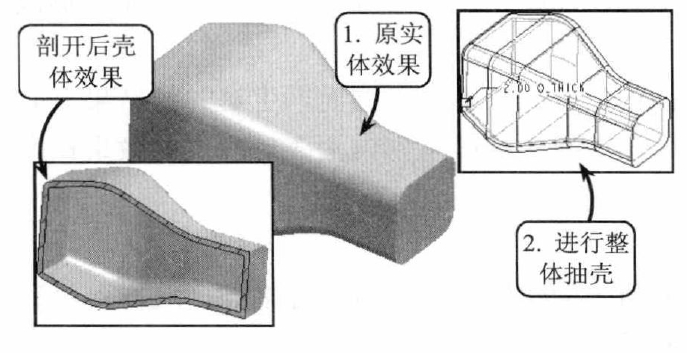

11.4.2保留面抽壳

     该方法是将整个实体内部挖空,以在实体中建立一个封闭的壳。在创建各类球模型和气垫等空心模型时较为常用。

    选择【壳】工具后,选取一封闭的实体。然后在【壳特征】操控面板中设置抽壳后的壁厚度,即可完成该类壳体的创建,效果如图所示。

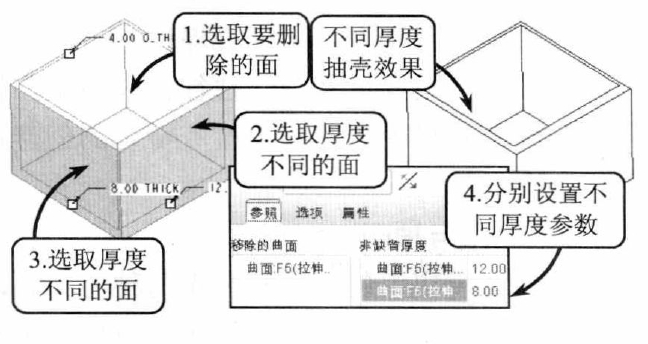

11.4.3不同厚度抽壳

    选取要删除的面后,在【参照】下滑面板中激活【非缺省厚度】收集器。然后按住Ctrl键选取击要进行厚度设置的模型表面,并在该收集器中设置厚度值,即可创建不同厚度的壳特征,效果如图所示。
