拔模特征

11.5拔模特证

    在塑料拉伸件、金属铸造件和锻造件中,为了便于加工脱模,在成品模具壁之间一般均会制作1°~5°的倾斜角,称为“拔模角”或“脱模角”。在实际生产中拔模角度所允许的范围在-30°+30°之间。

11.5.1创建一般拔模特征

    在创建一般拔模特征时,拔模枢轴是不变的,拔模曲面围绕拔模枢轴进行旋转,从而创建拔模特征。

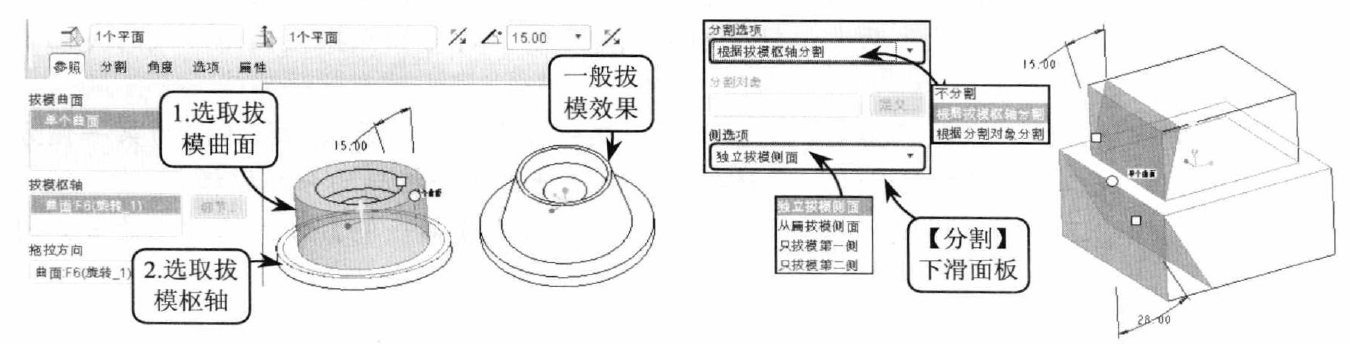

    单击【拔模】按钮,打开【拔模特征】操控面板。然后选取拔模曲面,并指定拔模枢轴和拔模角度,即可创建一般拔模特征,效果如图所示。【拔模】操控面板中各选项的含义介绍如下。

1、参照    在该下滑面板中可指定【拔模曲向】、【拔模枢轴】和【拖拉方向】等参照对象。这几个选项的含义介绍如下。

(1)拔模曲面 指要进行拔模操作的模型表面,可以是一个或多个。

(2)拔模枢轴 拔模中性面或中性线。即在拔模过程中拔模曲面绕着该平面或者曲线进行旋转变形,而其本身或者拔模曲面在该平面或曲线的交线并不变形。

(3)拖拉方向  指用于测量拔模角度的方向,通常为模具开模的方向可通过选取平面、直边、基准轴、两点或坐标系对其进行定义。拖拉方向一般都垂直于拔模枢轴,一般系统会自动设定,而不需要手动设定。

2、分割

    在该下滑而板中可对拔模曲面进行分割,并可以设置拔模面上的分割区域,以及各区域是否进行拔模,效果如图所示。该面板中的各分割选项将在后面的分割拔模中详细介绍。


3、角度

角度是指拔模方向与创建的拔模曲面之间的夹角。

4、选项

(1)拔模相切曲面

(2)延伸相交曲面

11.5.2创建分割拔模特性

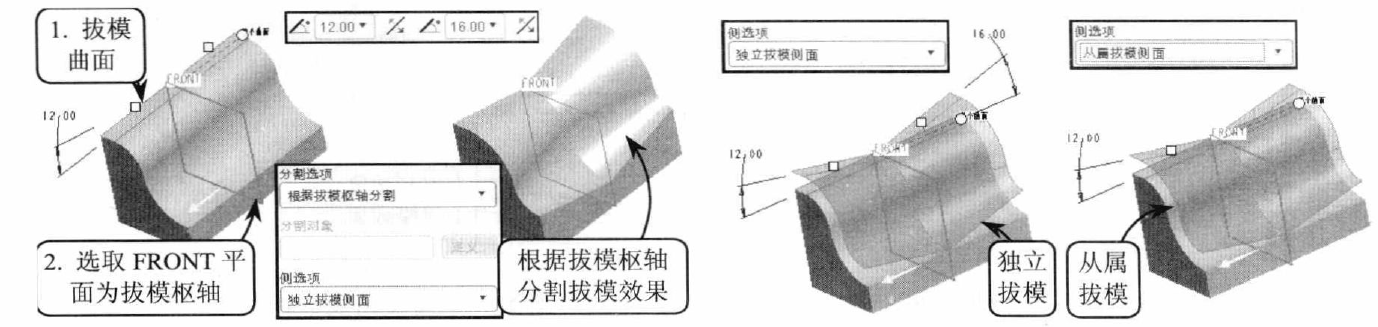

1、根据拔模枢轴分割

    所谓拔模枢轴分割,即是拔模曲面在拔模枢轴相交的位置,分别向两个方向旋转一定角度,创建两个方向的拔模特征

    选择拔模工具后,分别指定拔模曲面和拔模枢轴。然后在【分割】下滑面板中选择【根据拔模枢轴分割】选项,并分别指定位于拔模枢轴两侧拔模曲面的拔模角度和方向,即可创建该类拔模特征,效果如图所示。

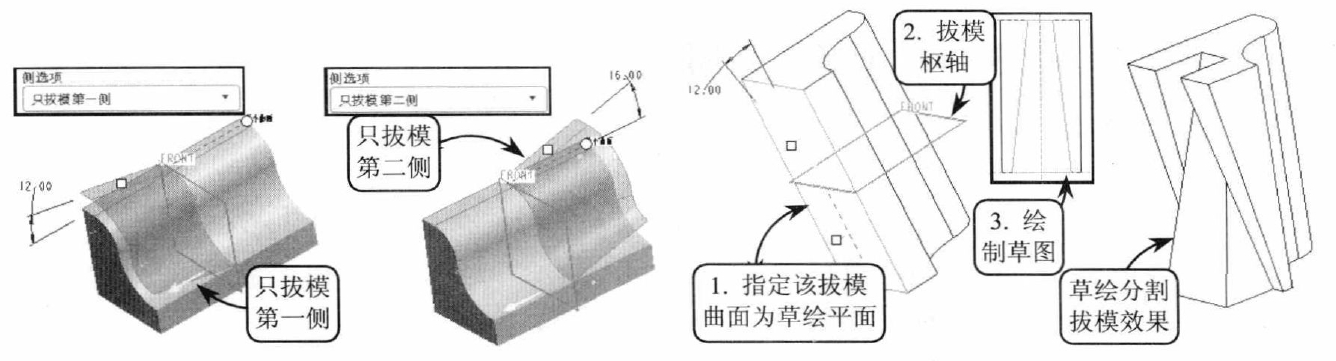

2、根据分割对象分割

     创建该类拔模特征,首先指定好拔模曲面和拔模枢轴后,在【分割选项】下拉列表中选择【根据分割对象分割】选项。然后单击【分割对象】右侧的【定义】按钮,选取拔模曲面或一基准曲面为草绘平面,绘制用以确定分割区域的封闭草绘轮廓。接着分别设定两个区域的拔模角度和方向即可,效果如图所示。

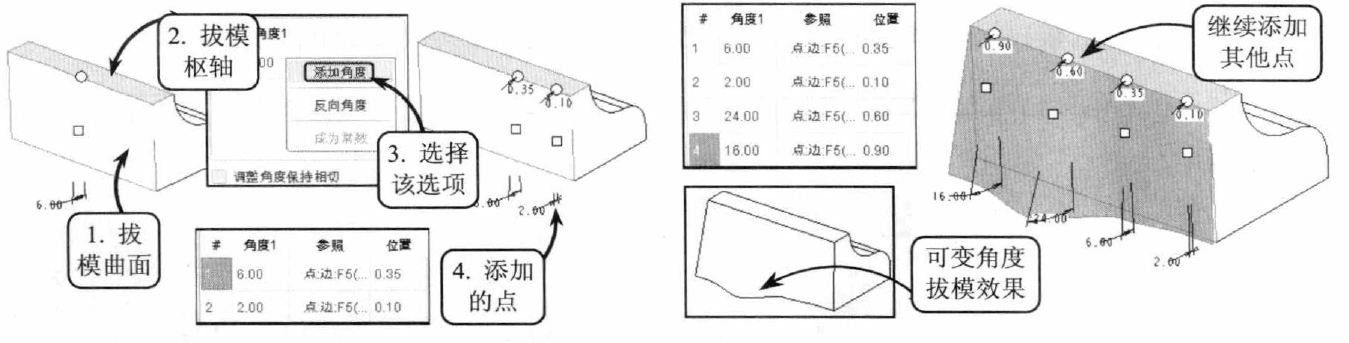

11.5.3创建可变角度拔模特征

    下图所示为选择拔模工具后,指定模期侧面为拔模曲面,并指定模型顶面为拔模枢轴,设置拔模角度。然后在【角度】下滑面板中选择拔模角度,并单击右键,在打开的快捷菜单中选择【添加角度】选项。接着设置第二点的位置和该位置处的拔模角度。

    按照上面的方法,继续添加其他位置的点,并设置各点的位置参数,以及各点处的拔模角度。然后单击【应用】按钮,即可创建可变角度拔模特征,效果如图所示。


绘图练习:起重钩子零件建模
