12.2 放置约束

放置约束用于指定新载入的元件相对于装配体的放置方式，从而确定新载入的元件在装配体中的相对位置。在元件装配过程中约束的设计是整个装配设计的关键。

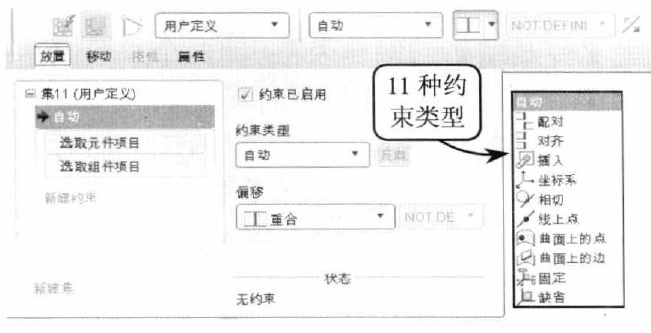

    载入元件后，展开【元件放置】操控而板中的【放置】面板。在该面板中的【约束类型】下拉列表中包括11种类型的放置约束，效果如图所示。

12.2.1 配对

    通过该约束方式，可以定位两个选定的参照(实体而或基准平面)，使两个面相互贴合或定向，也可以保持一定的偏移距离或成一定的角度。

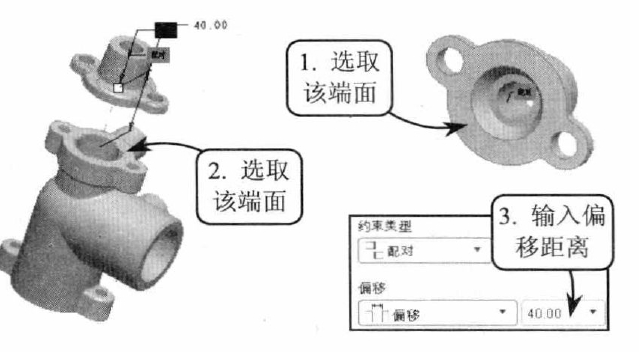

1、偏移

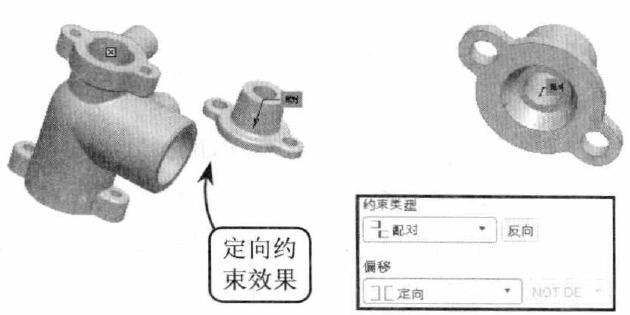

2、定向

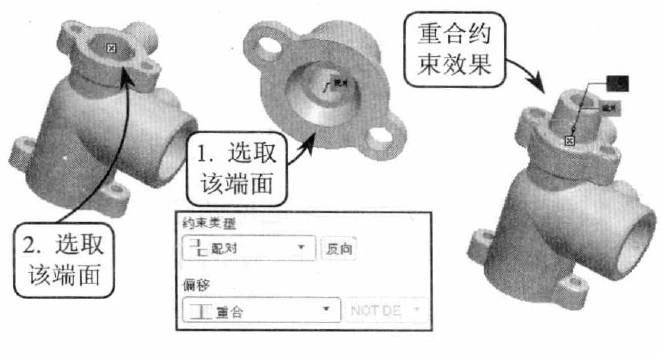

3、重合

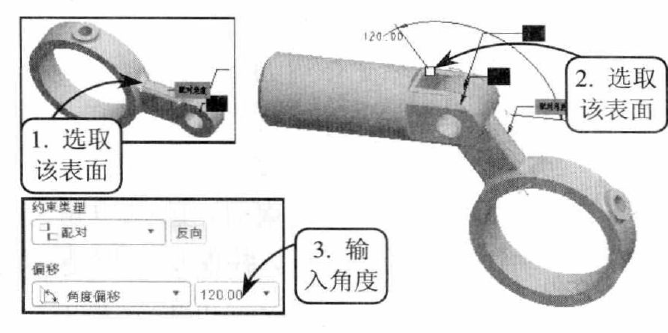

4、角度偏移

12.2.2 对齐

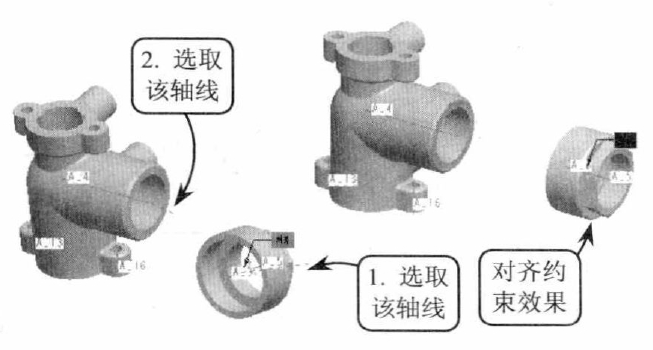

    使用该约束可以对齐两个选定的参照，使其朝向相同，并可以将两个选定的参照设置为重合、定向或者偏移。

12.2.3 插入

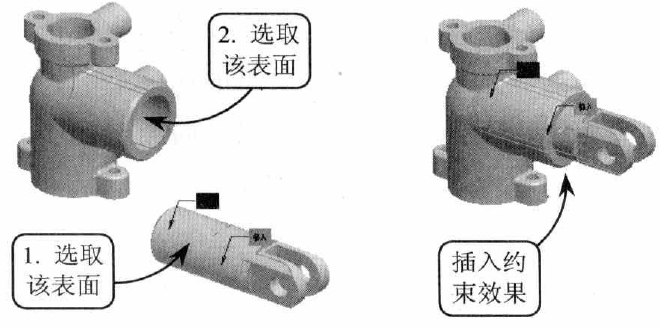

    使用该约束可将一个旋转曲面插入另一个旋转曲面中，并且可以对齐两个曲面的对应轴线。在选取轴线无效或不方便时，可以使用该约束方式。该约束的对象主要是弧形面元件。

12.2.4 缺省、自动和坐标系

（1）缺省约束

（2）自动约束

（3）坐标系约束

12.2.5 相切

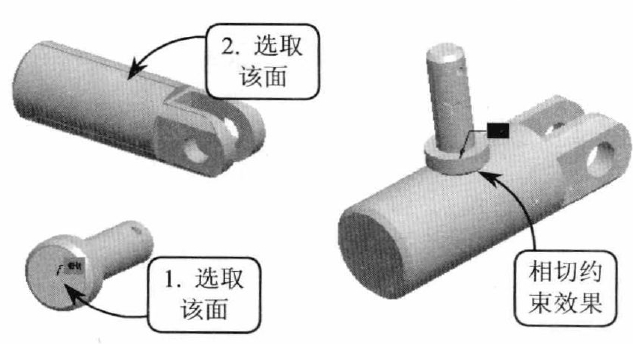

   该约束方式是通过控制两个曲面在切点位置的接触，即新载入的元件与指定元件以对应曲面相切进行装配。该约束功能与配对约束相似，因此这种约束将配对曲面，而不对齐曲面，效果如图所示。

12.2.6 线上点

12.2.7 曲面上的点和边

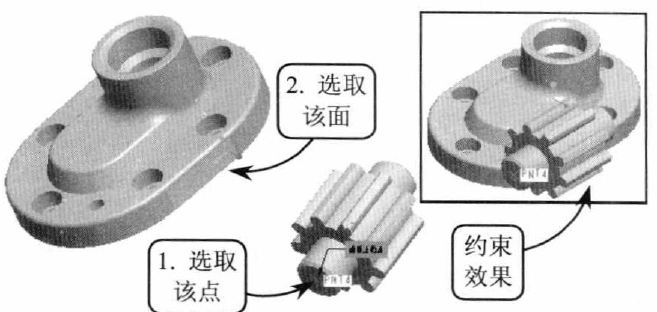

1、曲面上的点约束

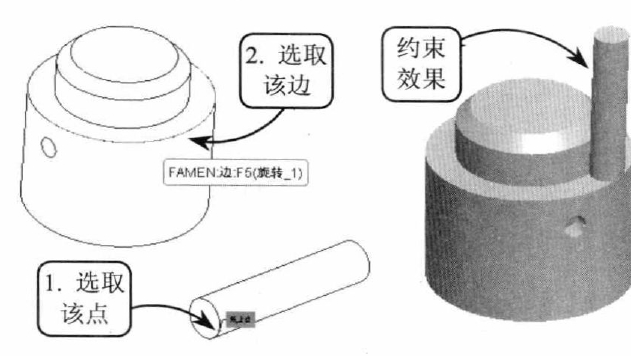

2、曲面上的边约束
