12.3 调整元件或组件

   在元件进行相应的放置约束之后，还需要对其进行更加细致的移动或旋转，来弥补放置约束的局限性，从而准确地装配元件。特别是在装配一些复杂的零件时，经常需要对其进行移动，以达到所需的装配一设计要求。

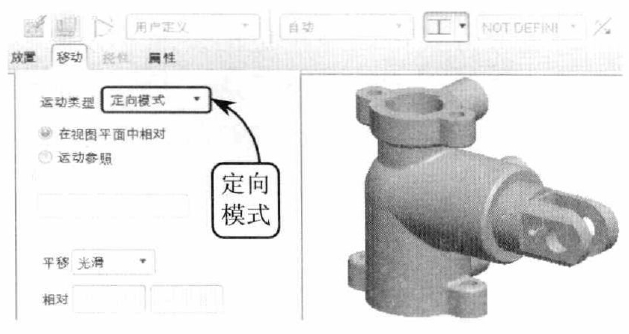

9.3.1定向模式

    在【装配】操控面板中展开【移动】下滑面板，并在【运动类型】下拉列表中选择【定向模式】选项。此时系统提供了该类型下的两种移动方式，效果如图所示。

1、在视图平面中相对

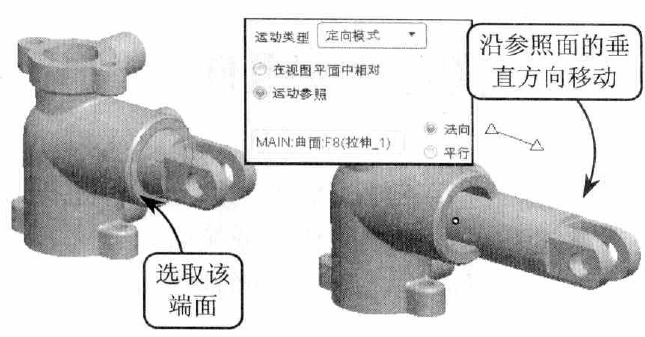

2、运动参照

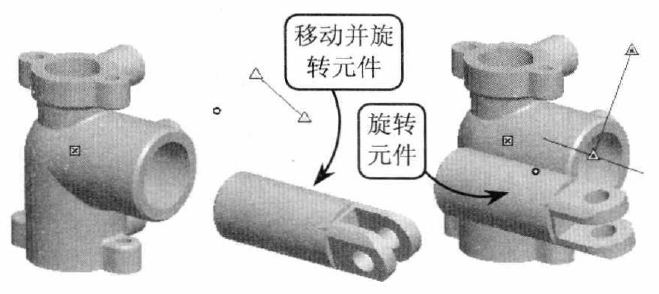

12.3.2 平移和旋转元件

    平移或旋转元件，只需选取新载入的元件，然后拖动鼠标即可将元件移动或旋转至组件窗口中的任意位置。

（1）平移元件

（2）旋转元件

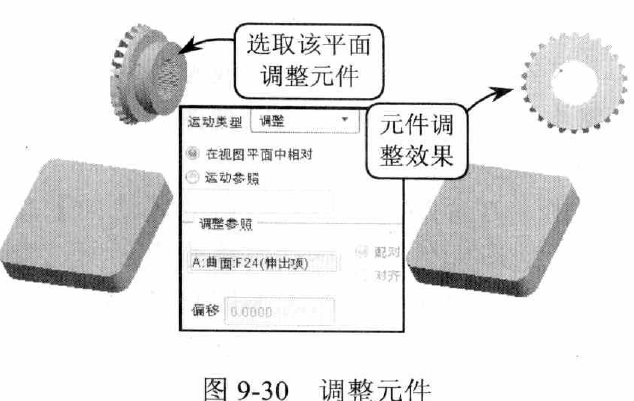

12.3.3 调整元件

    通过该力方式可以为元件添加新的约束，并可以通过指定参照对元件进行移动。该移动类型对应的选项中新增加了【配对】和【对齐】两种约束，并可以在下面的【偏移】文本框中输入偏移距离来移动元件，效果如图所示。

12.3.4 隐含和恢复

1、隐含元件或组件

  在模型树中按住Ctrl键选取要隐含的组件，并单击右键，在打开的快捷菜单中选择【隐含】选项。

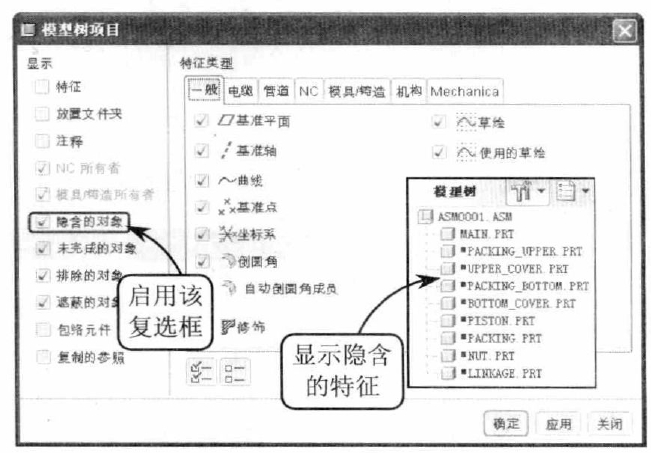

2、恢复隐含对象

   要恢复所隐含的对象，可在模型树中单击【设置】按钮。并在其下拉列表中选择【树过滤器】选项。然后在打开的【模型树项目】对话框总启用【隐含的对象】复选框，则所有隐含的对象将显示在模型树中，效果如图所示。
