编辑装配体

12.4 编辑装配体

    在装配过程中,可对当前环境中的元件或组件进行各种编辑操作,如替换元件、修改约束方式和约束参照,对相同的元件进行重复装配和队列装配,以大大减少装配的步骤。此外还可创建装配体的爆炸图,清楚地观察装配体的定位结构。

12.4.1修改元件

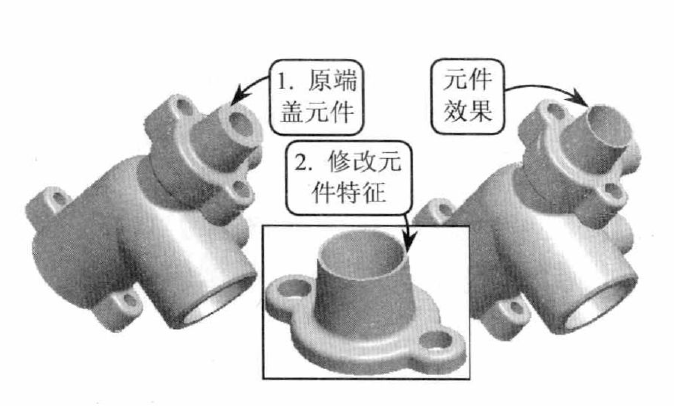

1、修改元件结构特征

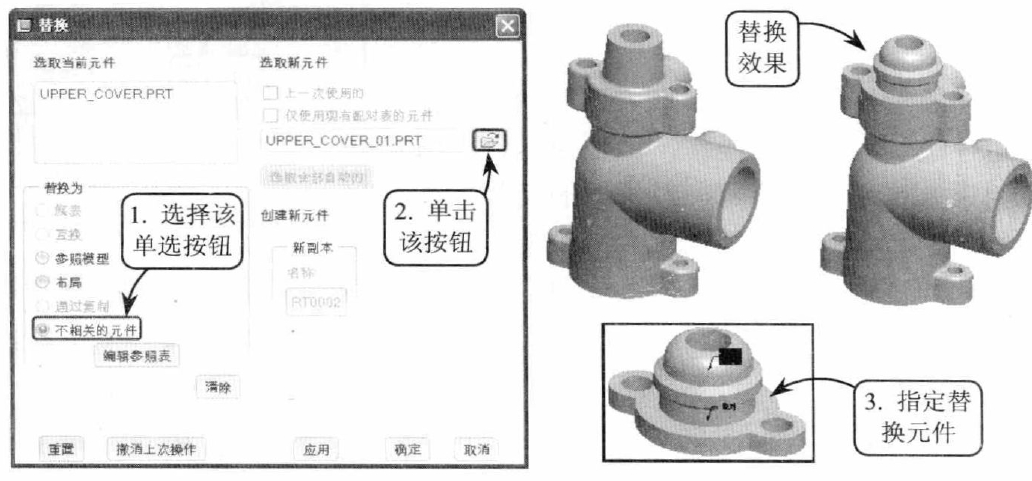

2、替换元件

   在模型树中选择一元件,并单击右键,在打开的快捷菜单中选择【替换】选项。然后在打开的【替换】对话框中选择【不相关的元件】单选按钮,并单击【打开】按钮,指定替换元件。接着单击【确定】按钮,即可将儿件桥换为指定的新元件,效果如图所示。


3、控制元件显示

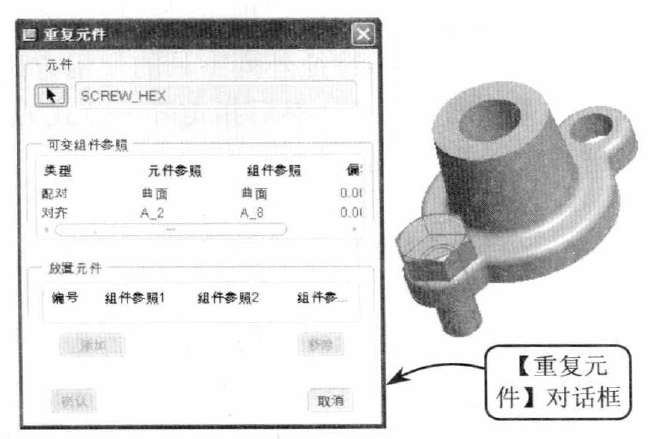

12.4.2 重复装配

1、指定元件

   在【元件】收集器中可选择需重复装配的元件。系统一般默认选取在执行【重复】命令之前所选取的元件。如果要指定新的元件,也可以单击【指定元件】按钮,在绘图区选取需重复装配的元件。


2、可变组件参照

3、放置元件

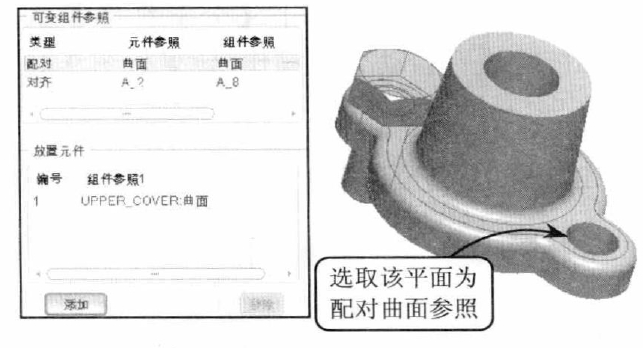

    在【可变组件参照】列表框中选择一参照类型,并单击下方的【添加】按钮,从组件总选取参照。此时所选组件参照将显示在【放置元件】列表框中,效果如图所示。

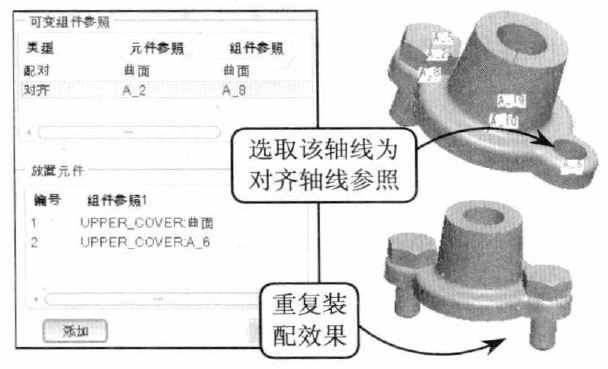

   然后在【可变组件参照】列表框中选择第二个参照类型,可在第一个参照类型中单击取消该参照类型的选取。然后单击下方的【添加】按钮,从组件重选取参照,单击【确认】按钮,即可完成重复装配操作,效果如图所示。

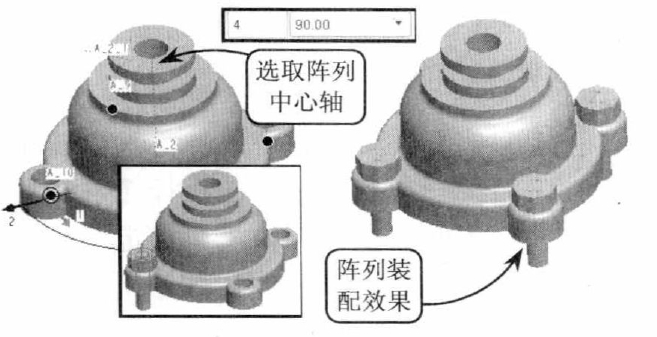

12.4.3阵列装配元件

   阵列装配工具和体征阵列工具的使用办法基本相同。图中所示为选取一元件,并选择【编辑】〡【阵列】选项。然后指定阵列方式为【轴阵列】,选取一轴线为阵列中心轴,并设置阵列参数,创建阵列装配。


12.4.4分解装配体

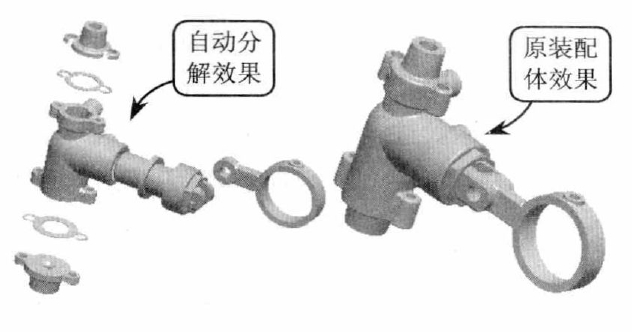

1、自动分解视图


2、自定义分解视图

(1)平移

(2)旋转

(3)视图平面

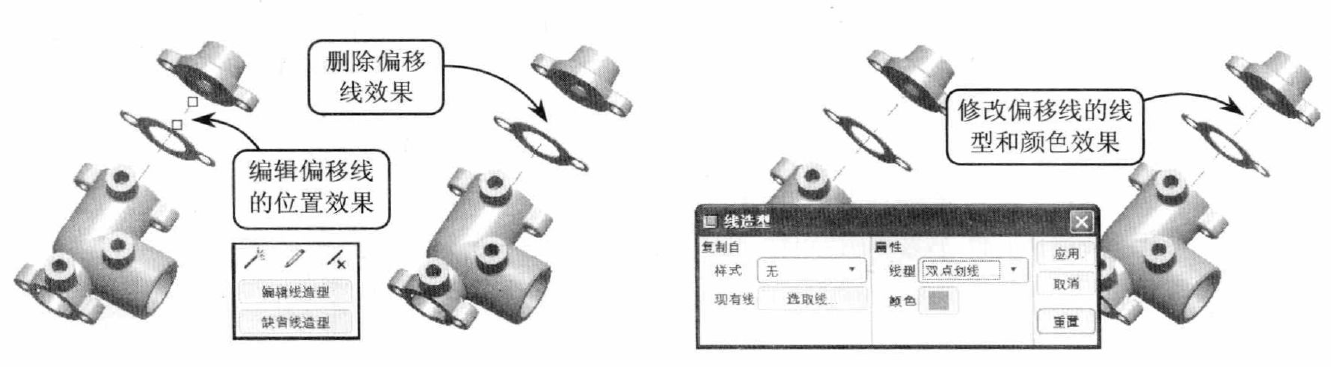

3、偏移线

(1)创建偏移线

(2)编辑偏移线

(3)修改线体
