二 三相异步电动机常用控制电路

一、三相异步电动机的基本运行控制

1.点动控制

所谓点动控制，即按下控制按钮时，电动机开始运行，松开按钮后，电动机立即停止运行。点动控制一般不能成为连续运行的控制方式，主要用来实现对生产设备的手动调整、定位、维修处理等。

2.自锁控制

当按下控制按钮时，电动机开始运行，松开按钮后，电动机仍继续运行。这是因为在按钮旁并联安装了一个接触器的常开辅助触点，它的功能是实现自锁。要想停止电动机运行，必须按下停止按钮。

3.多点控制

多点控制是利用来自不同地方的控制信号实施对同一台电动机的控制。

4.顺序控制

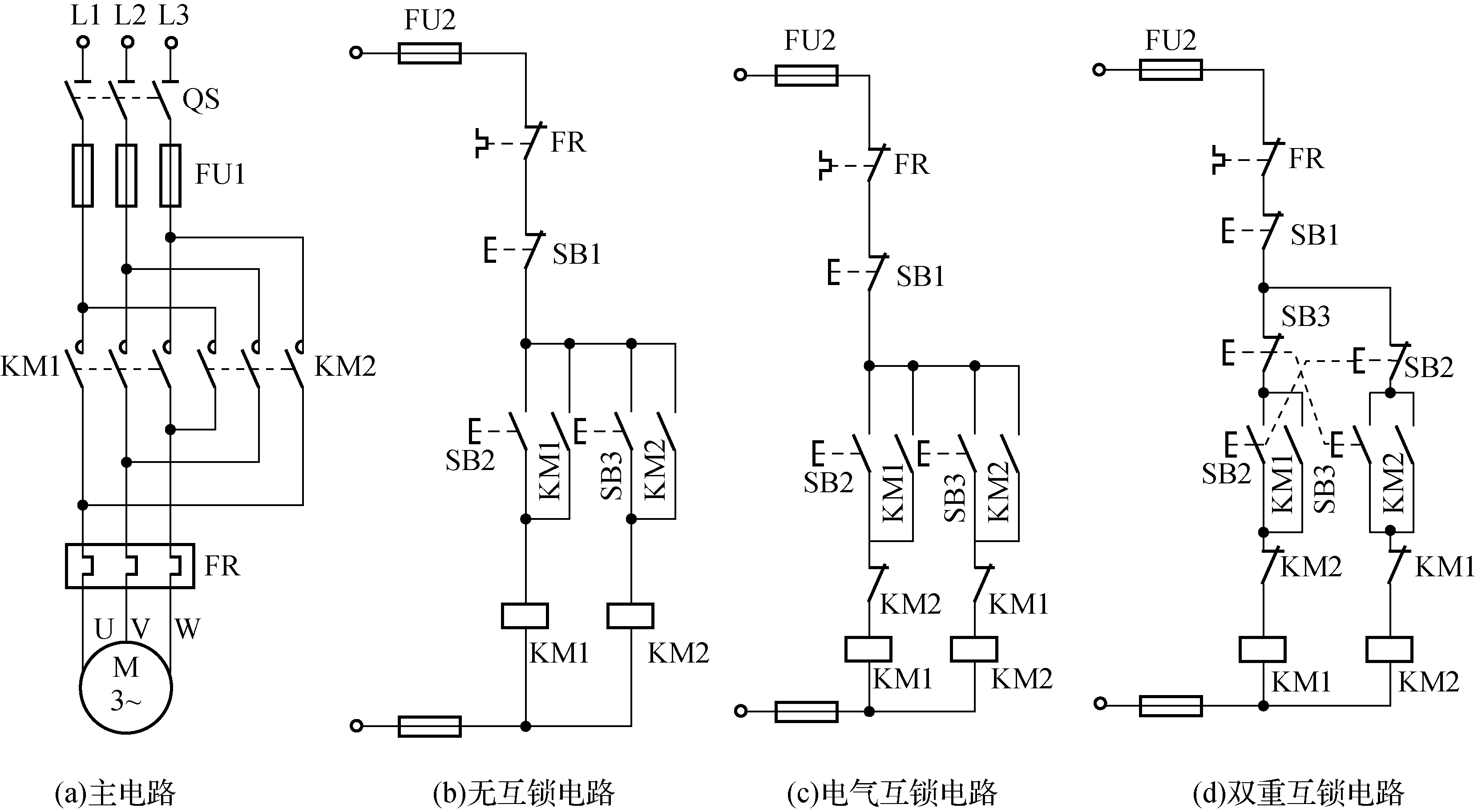

5.互锁控制

6.行程控制

行程控制是对生产机械某一运动部件的行程和位置变化情况进行控制。其控制对象是行程开关，它是靠机械外力对行程开关实施碰撞来发出信号（接近开关是通过与外部设备之间的非接触发讯）的

7.时间顺序控制

二、三相异步电动机的减压起动控制

1.定子绕组串联电阻的减压起动控制电路

三相异步电动机定子绕组与外加电源之间串联电阻，使三相异步电动机在起动过程中定子线圈上得不到全电压（电源电压被电阻分压了一部分），从而减小了定子线圈上的起动电压和起动电流，待电动机起动完成后，切除所串联的电阻将电源电压全部加在三相异步电动机的定子线圈上，电动机实施全压运行。

2.Y-△减压起动控制电路

三相异步电动机Y△起动只适用于电动机正常运行且定子绕组为三角形联结的情况。在起动过程中，定子线圈先被联结成星形，线圈上的电压为交流220 V；随着起动过程的完成（利用时间继电器的延时），再将定子线圈联结成三角形，线圈上的电压为交流380 V，起动过程中电动机处于减压运行。

3.自耦变压器减压起动控制电路

自耦变压器起动只适用于三相鼠笼式异步电动机且定子绕组为星形联结的情况。自耦变压器实际上是一组调压器，输入端直接与三相交流电源连接，输出端通过不同的抽头（输出不同级别的电压）与电动机定子线圈连接。电动机起动时，先由加在三相交流电源的自耦变压器输出端供电，经过延时转换为全压起动。三相电源直接加在三相异步电动机的定子线圈上。

三、三相异步电动机的制动控制

1.机械制动控制电路

1）通电制动

2）断电制动

电磁制动器断电制动是指电动机处于运行状态时，电磁制动器线圈得电，电动机停止运行时，电磁制动器线圈断电并开始制动。

2.能耗制动控制电路

三相异步电动机能耗制动是在电动机断开三相交流电源后，在定子任意两相绕组线圈中通入直流电压，使其产生励磁电流，定子绕组产生一个恒定的磁场。此时，电动机转子由于惯性还在旋转并切割该恒定磁场。根据电磁感应原理，电动机转子导体中的感应电流与恒定磁场作用后产生反向制动转矩。当电动机转速接近零时，定子绕组与直流电源断开。

3.反接制动控制电路

四、三相异步电动机的调速控制

三相异步电动机的调速主要是通过改变电动机的磁极对数、改变供电电源的频率实现电动机的转速变化，这里主要介绍通过改变电动机的磁极对数实现速度变化的控制电路。

三相异步电动机采用改变磁极对数进行速度变化时须使用双速电动机。

〖补充知识〗

常用电工工具与材料

1.电工工具

1)电工螺丝刀2)电工尖嘴钳3)电工断线钳4)电工剥线钳5)电工刀6)扳手7)手电钻

8)冲击电钻

2.电工材料

1)BV铜芯塑料导线2)BVR铜芯塑料导线3)RVX铜芯塑料导线4)电工绝缘黑胶布5)尼龙绑扎带
